Гидроцилиндр ковша — HITACHI UH041

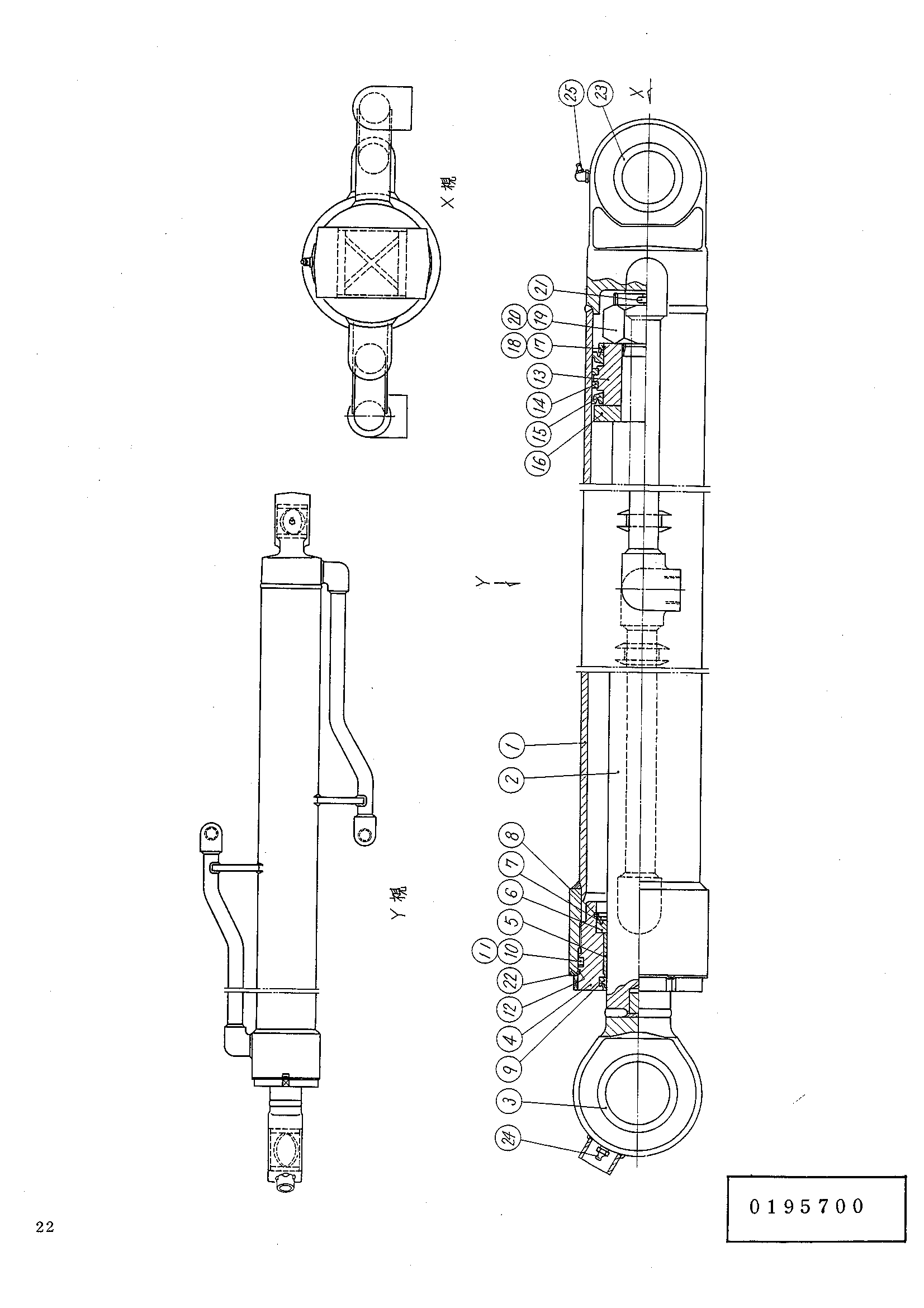

Заводская схема «Гидроцилиндр ковша» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021479 | Гидроцилиндр ковша | 1 | |
| 01 | 0195701 | Трубка | 1 |
| 02 | 0195702 | Шток поршня | 1 |
| 03 | 4085458 | Втулка | 1 |
| 04 | 0195703 | Головка гидроцилиндра | 1 |
| 05 | 988670 | Втулка | 1 |
| 06 | 0195704 | U-образная манжета | 1 |
| 07 | 4507912 | Проставка | 1 |
| 08 | 4507913 | Стопорное кольцо | 1 |
| 09 | 4043315 | Пылезащитное уплотнение | 1 |
| 10 | 4513526 | Уплотнительное кольцо | 1 |
| 11 | 4510878 | Опорное кольцо | 1 |
| 12 | 4103701 | Уплотнительное кольцо | 1 |
| 13 | 0195705 | Поршень | 1 |
| 14 | 955014 | Поршневое кольцо | 2 |
| 15 | 0195706 | U-образная манжета | 2 |
| 16 | 0195707 | Держатель | 1 |
| 17 | 994021 | Держатель | 1 |
| 18 | 963657 | Ограничитель | 1 |
| 19 | 4004669 | Регулировочная шайба | 1 |
| 20 | 4004673 | Корончатая гайка | 1 |
| 21 | 4004674 | Шплинт | 1 |
| 22 | 4510892 | Стопорная шайба | 1 |
| 23 | 0195708 | Втулка | 1 |
| 24 | J75481 | Штуцер | 1 |
| 25 | J75581 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
