Основные гидролинии — HITACHI UH041

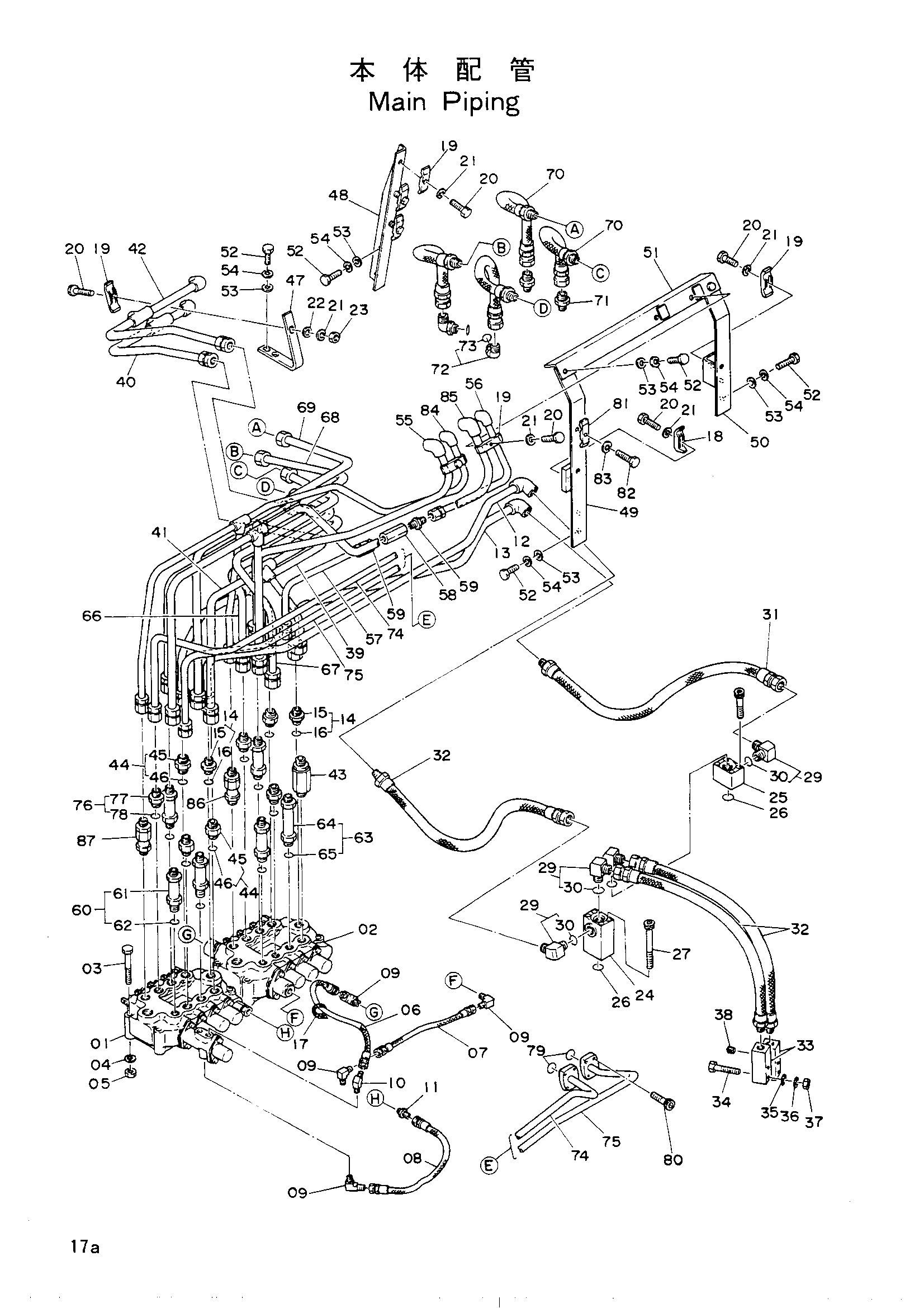

Заводская схема «Основные гидролинии» для HITACHI UH041. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4114911	Гидрораспределитель	1
02	4114912	Гидрораспределитель	1
03	M111000	Болт	6
04	A590910	Пружинная шайба	6
05	M501008	Гайка	6
06	4058740	Шланг	1
07	4513022	Шланг	1
08	4513020	Шланг	1
09	94-1401	Угловой штуцер	4
10	94-1501	Угловой штуцер	1
11	94-1301	Адаптер	1
12	8023976	Трубка	1
13	8024082	Трубка	1
14	4042040	Адаптер	2
15	4042020	Адаптер	1
16	U12547U	Уплотнительное кольцо	1
17	4055312	Ленточный зажим	1
18	4053595	Хомут трубки	1
19	4053596	Хомут трубки	7
20	M111263	Болт	8
21	A590912	Пружинная шайба	8
22	A590112	Шайба	1
23	M501210	Гайка	1
24	3023200	Блок	1
25	3022231	Блок	1
26	A811030	Уплотнительное кольцо	2
27	M341001	Болт с внутренним шестигранником	4
28	M341056	Болт с внутренним шестигранником	4
29	4065118	Угловой штуцер	4
30	4506424	Уплотнительное кольцо	1
31	4055255	Шланг	1
32	4130568	Шланг	3
33	4117758	Блок	2
34	M111271	Болт	4
35	A590112	Шайба	4
36	A590912	Пружинная шайба	4
37	M501210	Гайка	4
38	94-2011	Пробка	2
39	8024071	Трубка	1
40	8024072	Трубка	1
41	8024073	Трубка	1
42	8024074	Трубка	1
43	9042071	Клапан слов обратный	1
44	4065782	Адаптер	5
45	4065781	Адаптер	1
46	U12547U	Уплотнительное кольцо	1
47	4119711	Опора	1
48	8024079	Опора	1
49	9714468	Опора	1
50	9715482	Опора	1
51	9715483	Опора	1
52	M111225	Болт	10
53	A590112	Шайба	10
54	A590912	Пружинная шайба	10
55	8021571	Трубка	1
56	8024819	Трубка	1
57	9715327	Трубка	1
58	4128674	Клапан слов обратный	1
59	94-1303	Адаптер	2
60	4065123	Адаптер	5
61	4065109	Адаптер	1
62	U12547U	Уплотнительное кольцо	1
63	4128402	Адаптер	1
64	4128401	Адаптер	1
65	U12547U	Уплотнительное кольцо	1
66	8024075	Трубка	1
67	8024076	Трубка	1
68	8024077	Трубка	1
69	8024078	Трубка	1
70	4055241	Шланг	4
71	4131885	Адаптер	2
72	4131886	Угловой штуцер	2
73	4506418	Уплотнительное кольцо	1
74	8024080	Трубка	1
75	8024081	Трубка	1
76	4120198	Адаптер	2
77	4120196	Адаптер	1
78	U12547U	Уплотнительное кольцо	1
79	A811030	Уплотнительное кольцо	2
80	M341036	Болт с внутренним шестигранником	8
81	4053593	Хомут трубки	1
82	M111045	Болт	1
83	A590910	Пружинная шайба	1
84	7011773	Трубка	1
85	8024070	Трубка	1
86	9045683	Обратный клапан	1
87	9045684	Клапан слов обратный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH041 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
