Муфта главный гидроцилиндр <WH03> — HITACHI UH04

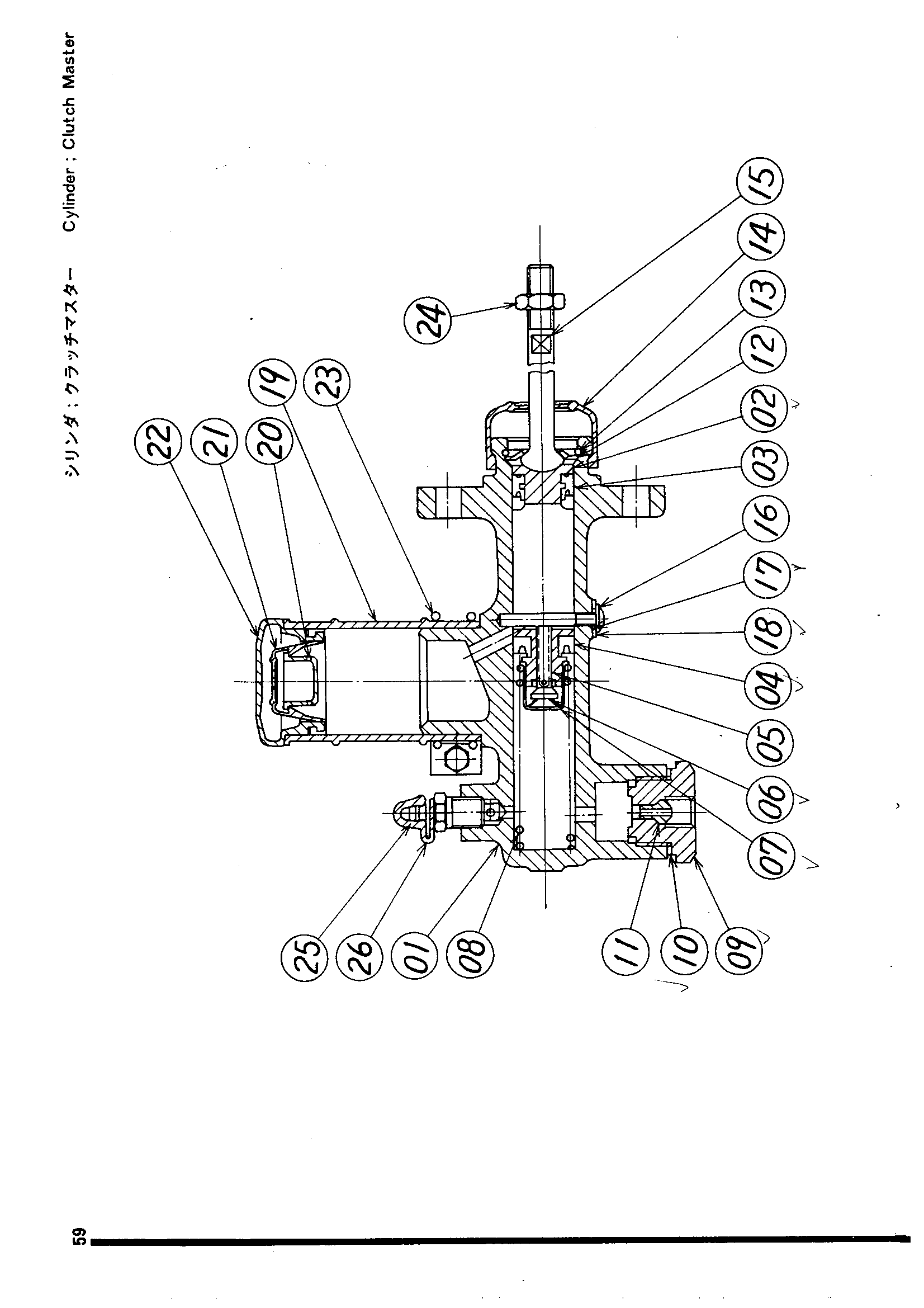

Заводская схема «Муфта главный гидроцилиндр <WH03>» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505303 | Гидроцилиндр. масляный | 1 | |
| 01 | 4508012 | Корпус гидроцилиндр | 1 |
| 02 | 4508013 | Поршень | 1 |
| 03 | 4508014 | Муфта | 1 |
| 04 | 4508015 | Муфта | 1 |
| 05 | 4508016 | Шток | 1 |
| 06 | 4508017 | Пружина | 1 |
| 07 | 4508018 | Седло пружины | 1 |
| 08 | 4508019 | Пружина | 1 |
| 09 | 4508020 | Колпачок клапан | 1 |
| 10 | 4508021 | Прокладка | 1 |
| 11 | 4508022 | Сиденье | 1 |
| 12 | 4508023 | Пластина | 1 |
| 13 | 4508024 | Провод | 1 |
| 14 | 4508025 | Защитный чехол | 1 |
| 15 | 4508026 | Шток пусх | 1 |
| 16 | 4508027 | Палец | 1 |
| 17 | 4508028 | Кольцо | 1 |
| 18 | 4508029 | Прокладка | 1 |
| 19 | 4508030 | Ресервер | 1 |
| 20 | 4508031 | Баффле | 1 |
| 21 | 4508032 | Клапан колпачок | 1 |
| 22 | 4508033 | Колпачок резервный | 1 |
| 23 | 4508034 | Пластина | 1 |
| 24 | 4508035 | Гайка | 1 |
| 25 | 4508036 | Клапан бреадер | 1 |
| 26 | 4508037 | Колпачок бреадер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
