Кабина в сборе — HITACHI UH04

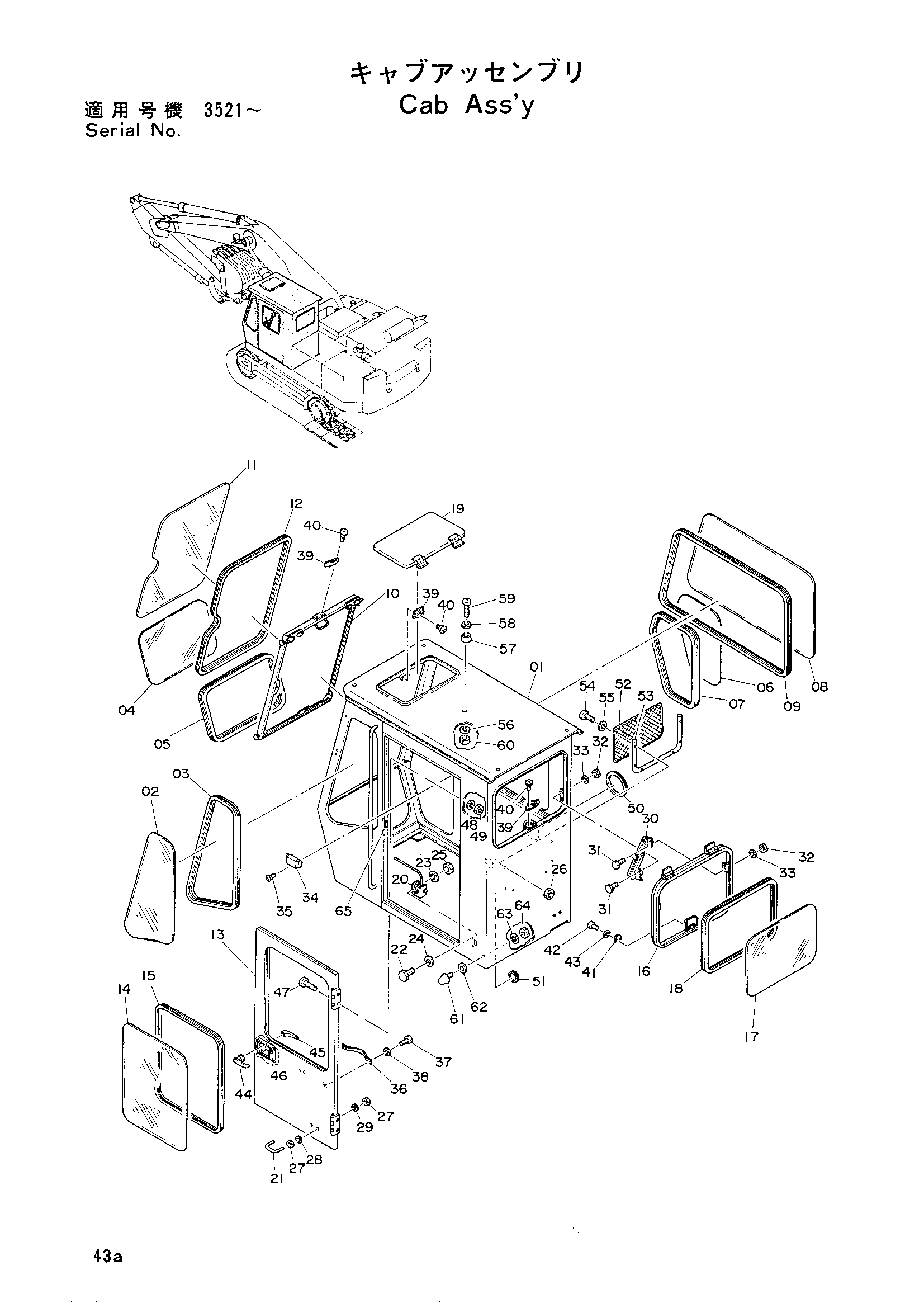

Заводская схема «Кабина в сборе» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4054862	Кабина в сборе	1
01	4057387	Кабина	1
02	4056963	Стекло	1
03	4503184	Резиновая прокладка	1
04	4057324	Стекло	1
05	4506960	Резиновая прокладка	1
06	4043517	Стекло	1
07	4506960	Резиновая прокладка	1
08	4056962	Стекло	1
09	4506953	Резиновая прокладка	1
10	4057386	Рама	1
11	4057323	Стекло	1
12	4503185	Резиновая прокладка	1
13	4056988	Дверь	1
14	4056958	Стекло	1
15	4503184	Резиновая прокладка	1
16	4056989	Рама	1
17	4056961	Стекло	1
18	4504499	Резиновая прокладка	1
19	4056991	Крышка	1
20	9017124	Замок	1
21	4034014	Штанга блокировка	1
22	M200816	Болт	2
23	A590908	Пружинная шайба	2
24	A590108	Шайба	2
25	M500807	Гайка	2
26	M500403	Гайка	6
27	M500807	Гайка	4
28	A590108	Шайба	2
29	A590908	Пружинная шайба	2
30	3000563	Стойка	2
31	M200616	Болт	8
32	M500605	Гайка	8
33	A590906	Пружинная шайба	8
34	3501677	ASH трай	1
35	M470406	Винт	3
36	4507439	Лента	1
37	M430316	Винт	4
38	A590903	Пружинная шайба	4
39	4056993	Замок	3
40	M470410	Винт	6
41	4514800	Замок	1
42	M430408	Винт	2
43	A590904	Пружинная шайба	2
44	4004134	Рукоятка наружный	1
45	4004135	Рукоятка внутренний	1
46	3000564	Короб шпонка	1
47	M111025	Болт	4
48	A590910	Пружинная шайба	4
49	M501008	Гайка	4
50	4038615	Резиновая прокладка	1
51	4038616	Резиновая прокладка	1
52	4507582	Поккет	1
53	4507583	Поккет направляющая	1
54	M480416	Винт	6
55	A590904	Пружинная шайба	6
56	A590905	Пружинная шайба	1
57	485013	Амортизатор	1
58	A590105	Шайба	1
59	M430528	Винт	1
60	M500504	Гайка	1
61	487195	Ограничитель	2
62	4043611	Шайба	2
63	A590910	Пружинная шайба	2
64	M501008	Гайка	2
65	4503190	Кеепер дверь	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
