Основные гидролинии — HITACHI UH04

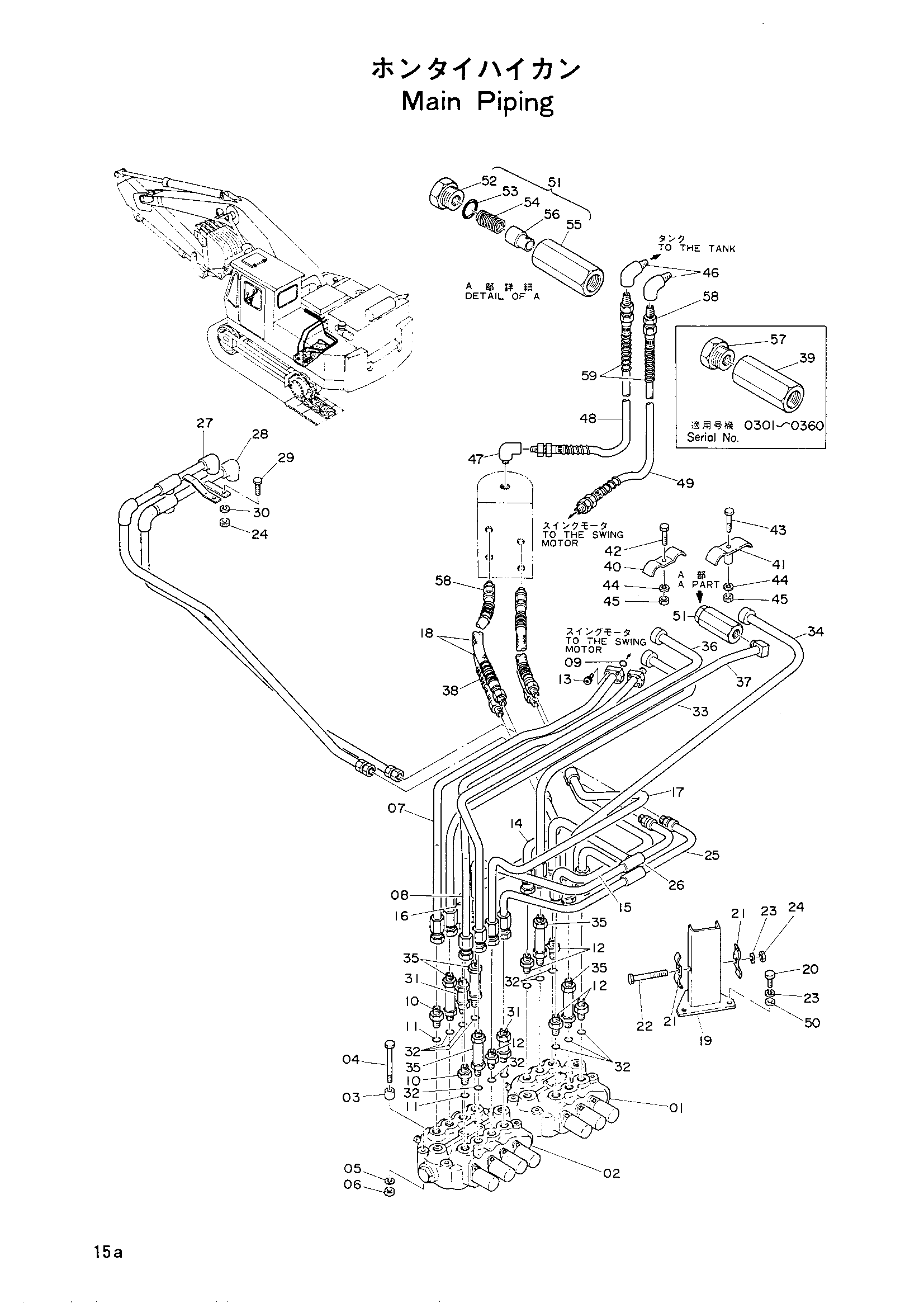

Заводская схема «Основные гидролинии» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	973333	Гидрораспределитель	1
02	4045268	Гидрораспределитель	1
02	973334	Гидрораспределитель	1
03	434935	Проставка	8
04	M111201	Болт	8
05	A590012 замена: A590912	Пружинная шайба	8
05	A590012 замена: A590912	Пружинная шайба	8
05	A590912	Пружинная шайба	8
05	A590912	Пружинная шайба	8
06	M501210	Гайка	8
07	7003736	Трубка	1
07	7501052	Трубка	1
08	7003735	Трубка	1
08	7501053	Трубка	1
09	954492	Уплотнительное кольцо	2
09	A811025	Уплотнительное кольцо	2
10	4042047	Адаптер	2
10	445161	Адаптер	2
11	954492	Уплотнительное кольцо	2
11	R26906R	Уплотнительное кольцо	2
12	445161	Адаптер	5
13	M340832	Болт с внутренним шестигранником	8
13	M340836	Болт с внутренним шестигранником	8
14	8007009	Трубка	1
14	8501769	Трубка	1
15	7003733	Трубка	1
15	7501056	Трубка	1
16	7003734	Трубка	1
16	7501054	Трубка	1
17	7003732	Трубка	1
17	7501055	Трубка	1
18	4054342	Шланг	4
18	949196 замена: 4054342	Шланг	4
18	949196 замена: 94-1303	Шланг	4
19	8007010	Опора	1
19	813697	Опора	1
20	M111018	Болт	3
21	4053596	Хомут трубки	2
21	445052	Хомут трубки	2
22	M111000	Болт	1
22	M111001	Болт	1
22	M111004	Болт	1
23	A590010 замена: A590910	Пружинная шайба	4
23	A590010	Пружинная шайба	4
23	A590910	Пружинная шайба	4
23	A590910	Пружинная шайба	4
24	M511008	Гайка	3
25	8007015	Трубка	1
25	85715	Трубка	1
26	8007016	Трубка	1
26	85716	Трубка	1
27	7003738	Трубка	1
27	75522	Трубка	1
28	7003737	Трубка	1
28	75521	Трубка	1
29	M111025	Болт	2
30	A590010 замена: A590910	Пружинная шайба	2
30	A590010	Пружинная шайба	2
30	A590910	Пружинная шайба	2
30	A590910	Пружинная шайба	2
31	445409	Адаптер	2
32	954492	Уплотнительное кольцо	12
33	8007012	Трубка	1
33	85676	Трубка	1
34	8007013	Трубка	1
34	85677	Трубка	1
35	445162	Адаптер	5
36	8007011	Трубка	1
36	8501770	Трубка	1
37	713580	Трубка	1
37	8007014	Трубка	1
38	4053915	Защитный кожух	4
38	448626 замена: 4053915	Защитный кожух	4
39	3000560	Соединение	1
40	4053600	Хомут трубки	1
40	445287	Хомут трубки	1
41	9700437	Хомут трубки	1
41	9800799	Хомут трубки	1
42	M111050	Болт	1
42	M111071	Болт	1
43	M111071	Болт	1
44	A590010 замена: A590910	Пружинная шайба	2
44	A590010	Пружинная шайба	2
44	A590910	Пружинная шайба	2
44	A590910	Пружинная шайба	2
45	M501006	Гайка	2
45	M501008	Гайка	2
46	446749	Угловой штуцер	2
46	94-0632	Угловой штуцер: S	2
47	446749 замена: 94-0648	Угловой штуцер	1
47	94-0648	Угловой штуцер	1
48	315185 замена: 4054359	Шланг	1
48	315185 замена: 94-1303	Шланг	1
48	4054359	Шланг	1
49	3502225 замена: 4054360	Шланг	1
49	3502225 замена: 94-1303	Шланг	1
49	4054360	Шланг	1
50	4506149	Шайба	2
51	9403129	S-R клапан в сборе	1
52	4512853	Адаптер	1
53	4506429	Уплотнительное кольцо	1
54	4512604	Пружина	1
55	3502622	Корпус	1
56	4512852	Поршень	1
57	458143	Адаптер	1
58	94-1303	Адаптер	8
59	4044420	Защитный кожух	2
