Ходовой трубопроводы — HITACHI UH04

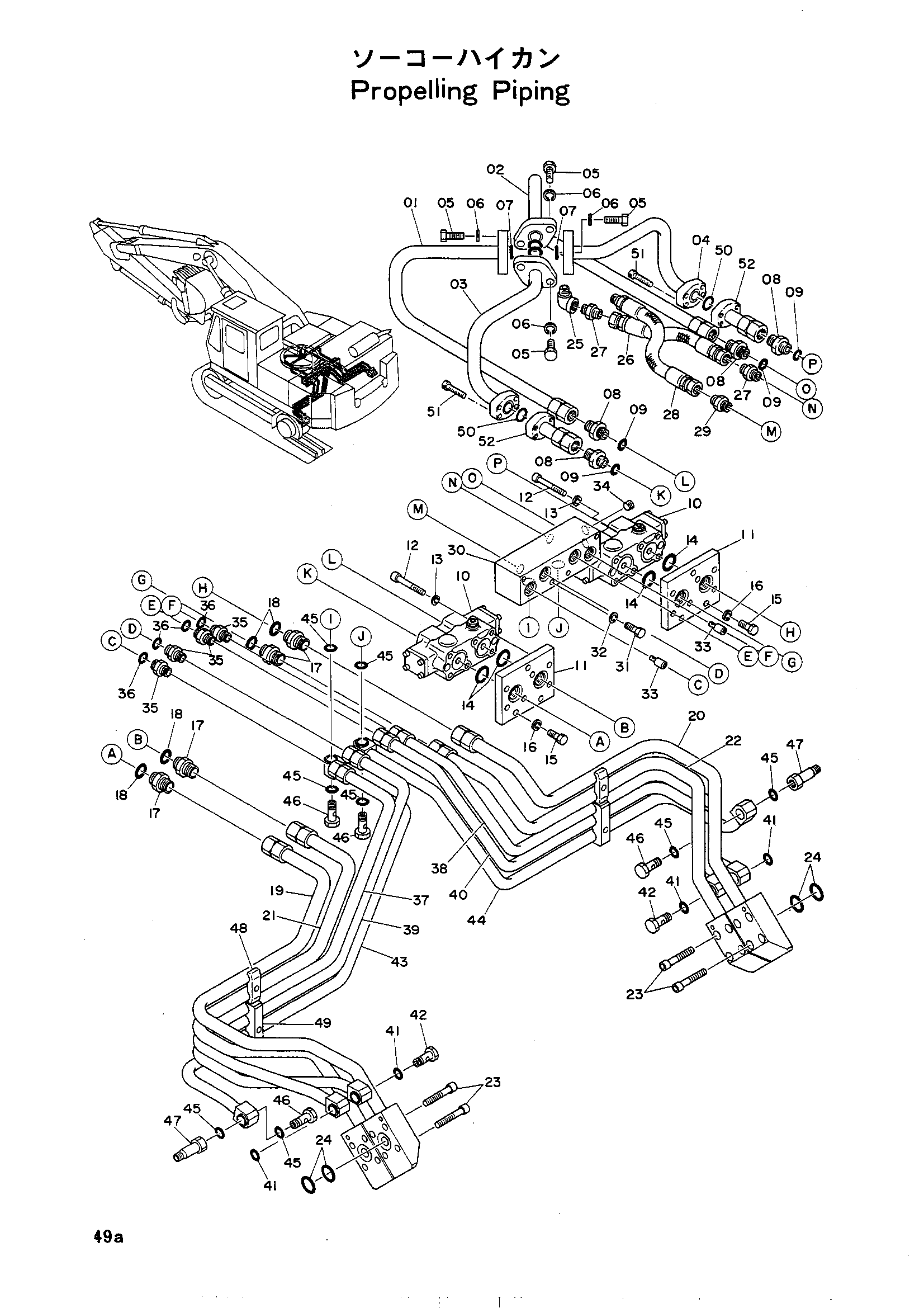

Заводская схема «Ходовой трубопроводы» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9016357	Трубка в сборе	1
01	8007137	Трубка	1
02	8007138	Трубка	1
03	8008310	Трубка	1
04	8008311	Трубка	1
05	M121236	Болт	8
06	A590912	Пружинная шайба	8
07	A810025	Уплотнительное кольцо	4
08	4512685	Адаптер	4
09	954492	Уплотнительное кольцо	4
10	4062653	Тормозной клапан	2
11	3008239	Фланец	2
12	M351290	Болт с внутренним шестигранником	12
13	495841	Пружинная шайба	12
14	A810035	Уплотнительное кольцо	4
15	M121228	Болт	6
16	A590912	Пружинная шайба	6
17	4042033	Адаптер	4
18	4506424	Уплотнительное кольцо	4
19	7003799	Трубка	1
20	7003801	Трубка	1
21	7003802	Трубка	1
22	7003800	Трубка	1
23	M341450	Болт с внутренним шестигранником	16
24	A811035	Уплотнительное кольцо	4
25	94-0648	Угловой штуцер	1
26	4054361	Шланг	1
27	94-1303	Адаптер	2
28	4061721	Шланг	1
29	94-1303	Адаптер	1
30	2005614	Блок	1
31	M121228	Болт	4
32	A590912	Пружинная шайба	4
33	9014784	Дроссель	2
34	94-2013	Пробка	2
35	4042047	Адаптер	4
36	R26906R	Уплотнительное кольцо	4
37	7003795	Трубка	1
38	7003804	Трубка	1
39	7003796	Трубка	1
40	7003803	Трубка	1
41	954493	Уплотнительное кольцо	8
42	4055998	Болт	4
43	7003798	Трубка	1
44	7003797	Трубка	1
45	954493	Уплотнительное кольцо	8
46	4055998	Болт	4
47	4051170	Адаптер	2
48	4053597	Хомут трубки	2
49	4055999	Хомут трубки	2
50	A811030	Уплотнительное кольцо	2
51	M351040	Болт	8
52	9705263	Трубка	2
