Рычаг управления (4-рычаг тип) — HITACHI UH04

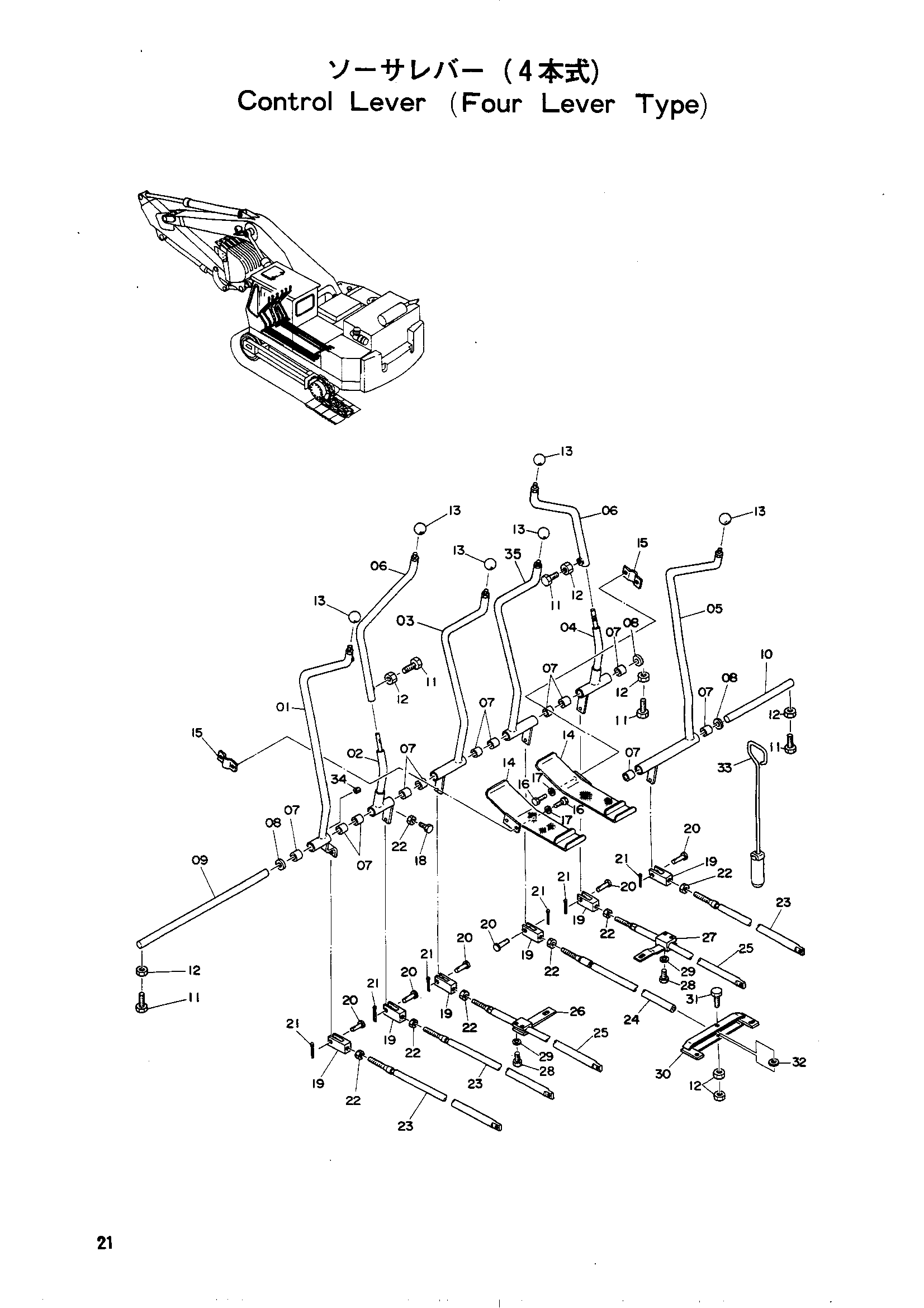

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7003676 | Рычаг поворот | 1 |
| 02 | 7003677 | Рычаг рукоять | 1 |
| 03 | 7003678 замена: 7005135 | Рычаг ход | 2 |
| 03 | 7005136 замена: 7005136 | Рычаг ход | 1 |
| 04 | 7003679 | Рычаг ковш | 1 |
| 05 | 7003680 | Рычаг стрела | 1 |
| 06 | 7001787 | Рычаг | 2 |
| 07 | 4005993 | Втулка | 12 |
| 08 | A590120 | Шайба | 3 |
| 09 | 4054175 | Палец | 1 |
| 10 | 4054176 | Палец | 1 |
| 11 | M111032 | Болт | 5 |
| 12 | M501008 | Гайка | 7 |
| 13 | 499845 | Рукоятка | 6 |
| 14 | 87646 | Педаль | 2 |
| 15 | 4507563 | Опора | 2 |
| 16 | M111025 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | M161245 | Болт | 1 |
| 19 | M981266 | Концевой вилка | 6 |
| 20 | A741232 | Палец | 6 |
| 21 | A764020 | Шплинт | 6 |
| 22 | M501210 | Гайка | 7 |
| 23 | 4004596 | Шток | 3 |
| 24 | 9704592 | Шток | 1 |
| 25 | 4513464 | Шток | 2 |
| 26 | 8502084 | Рычаг | 1 |
| 27 | 8502085 | Рычаг | 1 |
| 28 | M121232 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 8006923 | Тяга | 1 |
| 31 | M111056 | Болт | 1 |
| 32 | A590110 | Шайба | 1 |
| 33 | 9704685 | Блокировка поворот | 1 |
| 34 | 487081 | Резиновая втулка | 1 |
| 35 | 7005135 | Рычаг ход | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
