Гидроцилиндр стрелы (левый) — HITACHI UH04

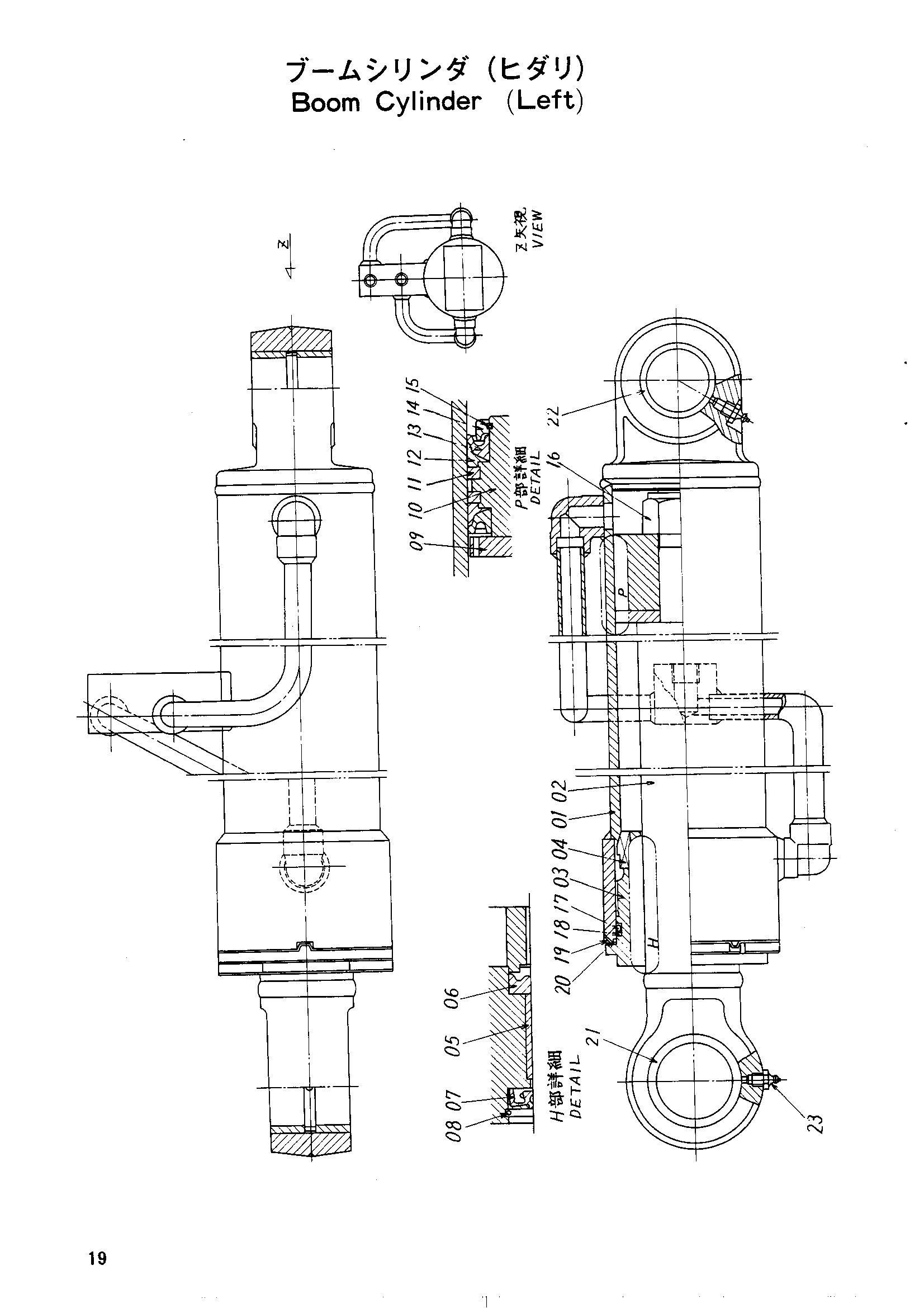

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4512389 | Гидроцилиндр.. стрела (левый) | 1 | |
| 01 | 3001118 | Труба гидроцилиндра | 1 |
| 02 | 3001124 | Шток поршня | 1 |
| 03 | 3000629 | Головка гидроцилиндра | 1 |
| 04 | 3000630 | Проставка | 1 |
| 05 | 4004659 | Втулка | 1 |
| 06 | 4509735 | U-образная манжета | 1 |
| 07 | 955968 | Грязесъёмное кольцо | 1 |
| 08 | 4004660 | Кольцо фиксатор | 1 |
| 09 | 4004668 | Держатель | 1 |
| 10 | 4004667 | Поршень | 1 |
| 11 | 955975 | Поршневое кольцо | 2 |
| 12 | 955976 | Уплотнение нейлоновый | 2 |
| 13 | 4004680 | Кольцо U | 2 |
| 14 | 4004682 | Держатель у-ринг | 1 |
| 15 | 4004683 | Ограничитель | 1 |
| 16 | 4008407 | U-образная гайка | 1 |
| 17 | 4004686 | Уплотнительное кольцо | 1 |
| 18 | 4004687 | Опорное кольцо | 1 |
| 19 | 4004685 | Стопорная шайба | 1 |
| 20 | 4511123 | Уплотнительное кольцо | 1 |
| 21 | 4509927 | Втулка | 1 |
| 22 | 4509928 | Втулка | 1 |
| 23 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
