Электрооборудование — HITACHI UH04

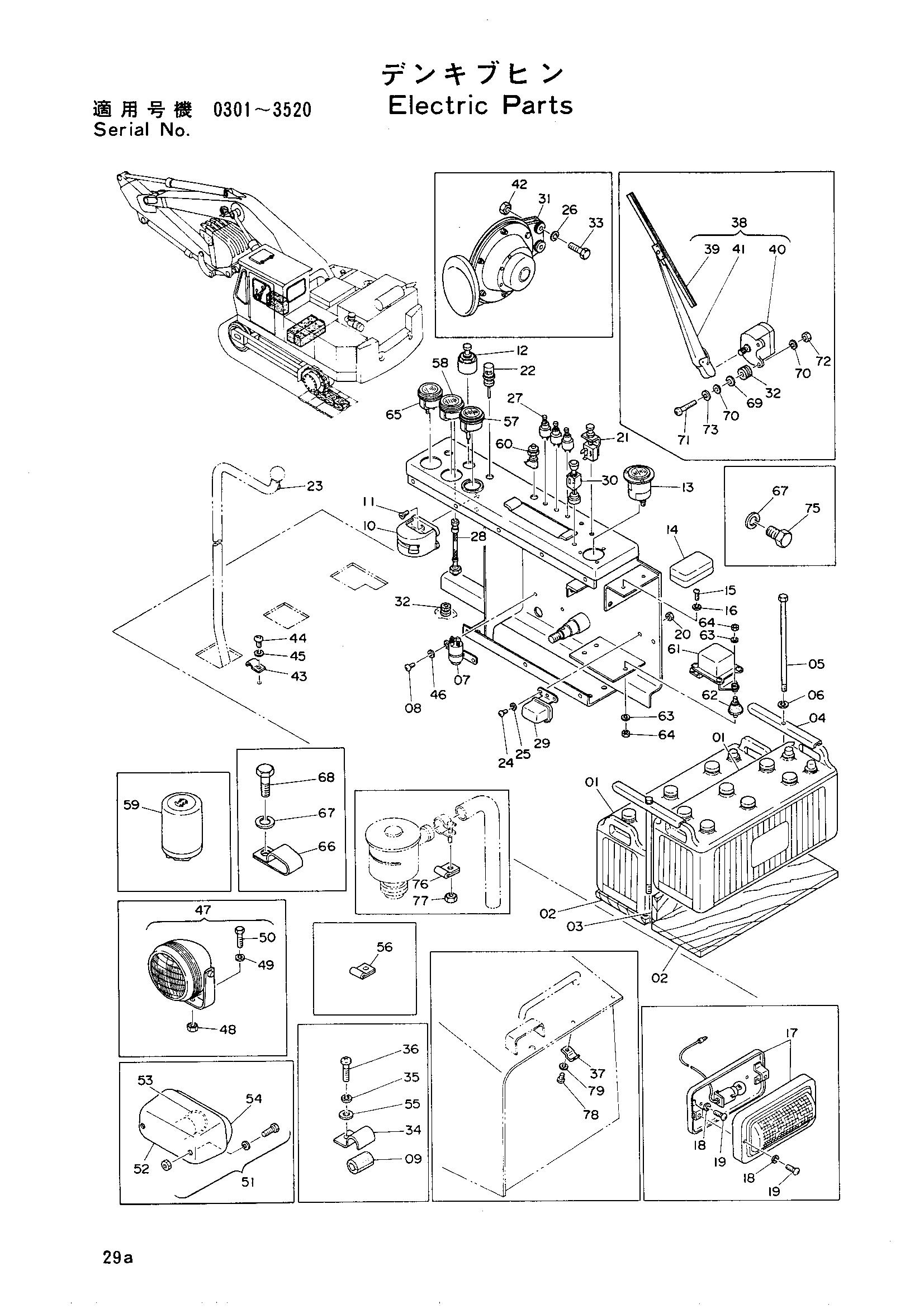

Заводская схема «Электрооборудование» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	215903	Аккумулятор	2
02	437254	Воод	2
03	445216	Воод	1
04	445214	Держатель	2
05	458155	Болт	2
06	A590010 замена: A590910	Пружинная шайба	2
06	A590010	Пружинная шайба	2
06	A590910	Пружинная шайба	2
07	4013967	Реле	1
08	M430813	Винт	2
09	957943	Резиновая прокладка	3
10	4013030	Выключатель аккумулятор	1
11	M470816	Винт	2
12	D910647	Выключатель стартер	1
13	4504225	Измеритель хоур	1
14	3000399	Короб предохранитель	1
15	M430610	Винт	2
16	A590006 замена: A590906	Пружинная шайба	2
16	A590006	Пружинная шайба	2
16	A590906	Пружинная шайба	2
17	973204	Фонарь	1
18	A590005 замена: A590905	Пружинная шайба	4
18	A590005	Пружинная шайба	4
18	A590905	Пружинная шайба	4
19	M430513	Винт	2
20	M501008	Гайка	1
21	445092	Выключатель лигхтинг	1
22	445155	Фонарь	1
22	4512042	Фонарь	1
23	487086	Выключатель звуковой сигнал	1
24	M430610	Винт	2
25	A590006 замена: A590906	Пружинная шайба	2
25	A590006	Пружинная шайба	2
25	A590906	Пружинная шайба	2
26	A590008 замена: A590908	Пружинная шайба	2
26	A590008	Пружинная шайба	2
26	A590908	Пружинная шайба	2
27	445198	Выключатель	2
27	445198	Выключатель	3
27	445198	Выключатель	3
28	4014353	Трубка	1
29	4505392	Реле звуковой сигнал	1
30	4009556	Выключатель	1
31	4505524	Звуковой сигнал	1
32	445100	Резиновый втулка	4
33	M200822	Болт	2
34	446334	Хомут	3
35	A590006 замена: A590906	Пружинная шайба	9
35	A590006	Пружинная шайба	9
35	A590906	Пружинная шайба	9
36	J350613	Винт	14
37	4513928	Зажим	3
38	4051547	Стеклоочиститель в сборе	1
38	4512528	Стеклоочиститель в сборе	1
39	4511185	Отвал	1
40	4050475	Гидромотор	1
40	4507568	Гидромотор	1
41	4050477	Рукоять	1
41	4511186	Рукоять	1
42	M500807	Гайка	2
43	499321	Зажим	13
44	430610	Винт	14
45	A590006 замена: A590906	Пружинная шайба	26
45	A590006	Пружинная шайба	26
45	A590906	Пружинная шайба	26
46	971217	Шайба	1
47	214771	Головка фонарь в сборе	2
48	M501411	Гайка	2
49	A590914	Пружинная шайба	2
50	M101432	Болт	2
51	971683	Таил фонарь в сборе	1
52	970397	Корпус	1
53	970396	Фонарь	1
54	970395	Стекло	1
55	J21006	Шайба	2
56	499318	Зажим	5
57	326748	Измеритель ампере	1
58	2001023	Указатель оил-прес.	1
59	4032913	Выключатель	1
59	4032913	Выключатель	1
59	4510409 замена: 4032913	Выключатель	1
60	D910776	Фонарь пилотный	1
60	D910776	Фонарь пилотный	1
61	4013968	Регулятор	1
62	448291	Резиновая прокладка	3
63	A590008 замена: A590908	Пружинная шайба	6
63	A590008	Пружинная шайба	6
63	A590908	Пружинная шайба	6
64	M500805	Гайка	6
65	3501436	Тхермометер	1
66	438218	Зажим	2
67	A590012 замена: A590912	Пружинная шайба	2
67	A590012	Пружинная шайба	2
67	A590912	Пружинная шайба	2
68	A101232	Болт	1
69	4006187	Резиновая прокладка	2
70	A590105	Шайба	4
71	J360525	Винт	2
71	M430510	Винт	2
72	J20305	Гайка	2
73	A590905	Пружинная шайба	2
73	J21305 замена: A590905	Пружинная шайба	2
74	M500504	Гайка	2
75	M101220	Болт	1
76	499318	Зажим	1
77	M500504	Гайка	1
78	M200610	Болт	3
79	A590906 замена: A590906	Пружинная шайба	3
79	A590906	Пружинная шайба	3
79	A590906	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
