Тормоз трубопроводы — HITACHI UH04

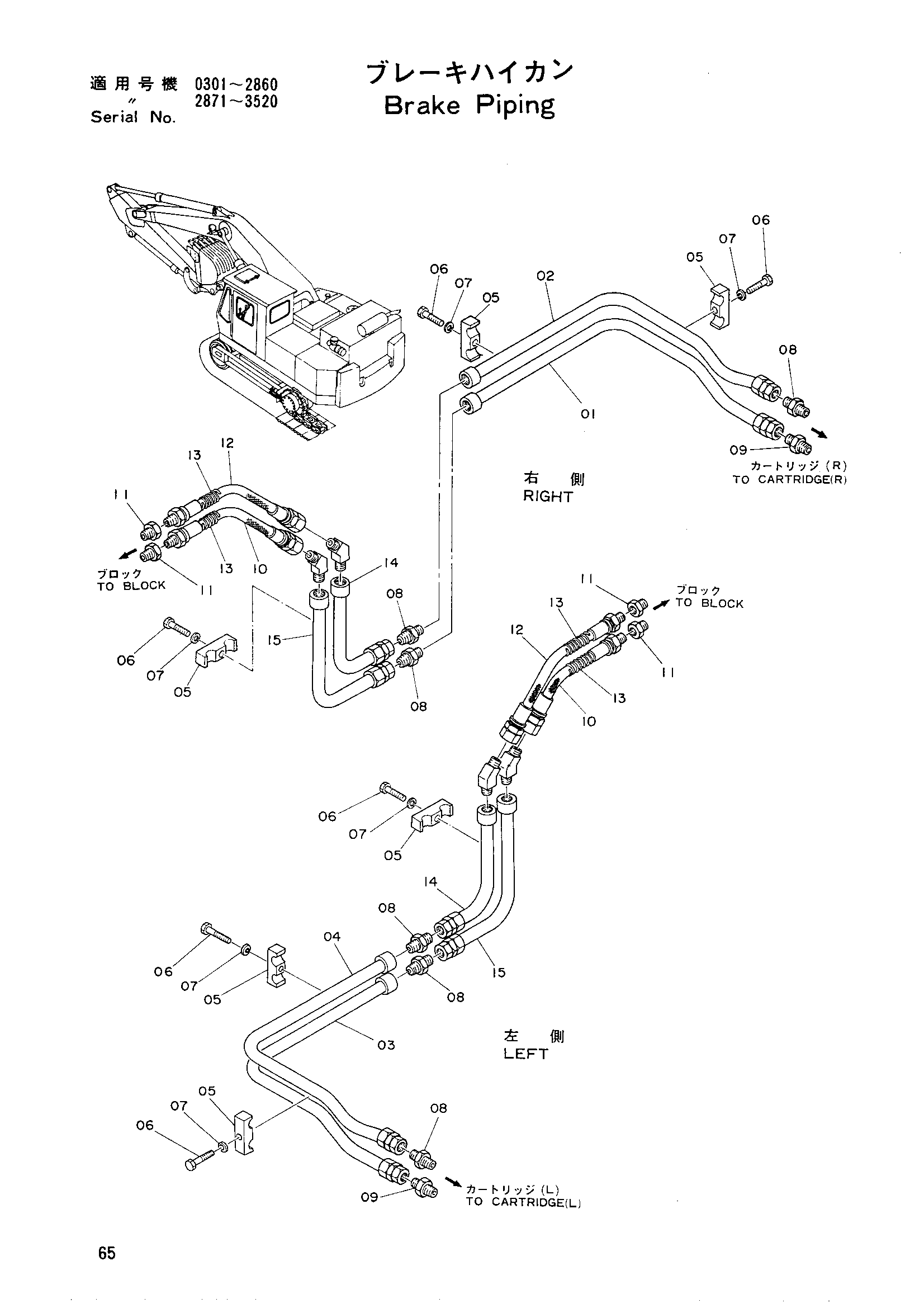

Заводская схема «Тормоз трубопроводы» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402856 | Тормоз трубопроводы в сборе | 1 | |
| 01 | 8501798 | Трубка тормоз(правый) | 1 |
| 02 | 8003527 | Трубка тормоз(правый) | 1 |
| 02 | 8501981 | Трубка тормоз(правый) | 1 |
| 03 | 8501799 | Трубка тормоз(левый) | 1 |
| 04 | 8003526 | Трубка тормоз(левый) | 1 |
| 04 | 8501982 | Трубка тормоз(левый) | 1 |
| 05 | 4000146 | Хомут трубки | 6 |
| 06 | M121250 | Болт | 6 |
| 07 | A590012 замена: A590912 | Пружинная шайба | 6 |
| 08 | 4512445 | Адаптер | 6 |
| 09 | 999114 | Адаптер | 2 |
| 10 | 4047810 | Шланг | 2 |
| 10 | 4514442 | Шланг | 2 |
| 11 | 4511969 | Адаптер | 4 |
| 12 | 4047809 | Шланг | 2 |
| 12 | 4514441 | Шланг | 2 |
| 13 | 4514440 | Защитный кожух | 4 |
| 14 | 8003525 | Трубка тормоз | 2 |
| 14 | 8005705 | Трубка тормоз | 2 |
| 14 | 8500844 | Трубка тормоз | 2 |
| 15 | 8005704 | Трубка тормоз | 2 |
| 15 | 8500845 | Трубка тормоз | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
