Бак — HITACHI UH04

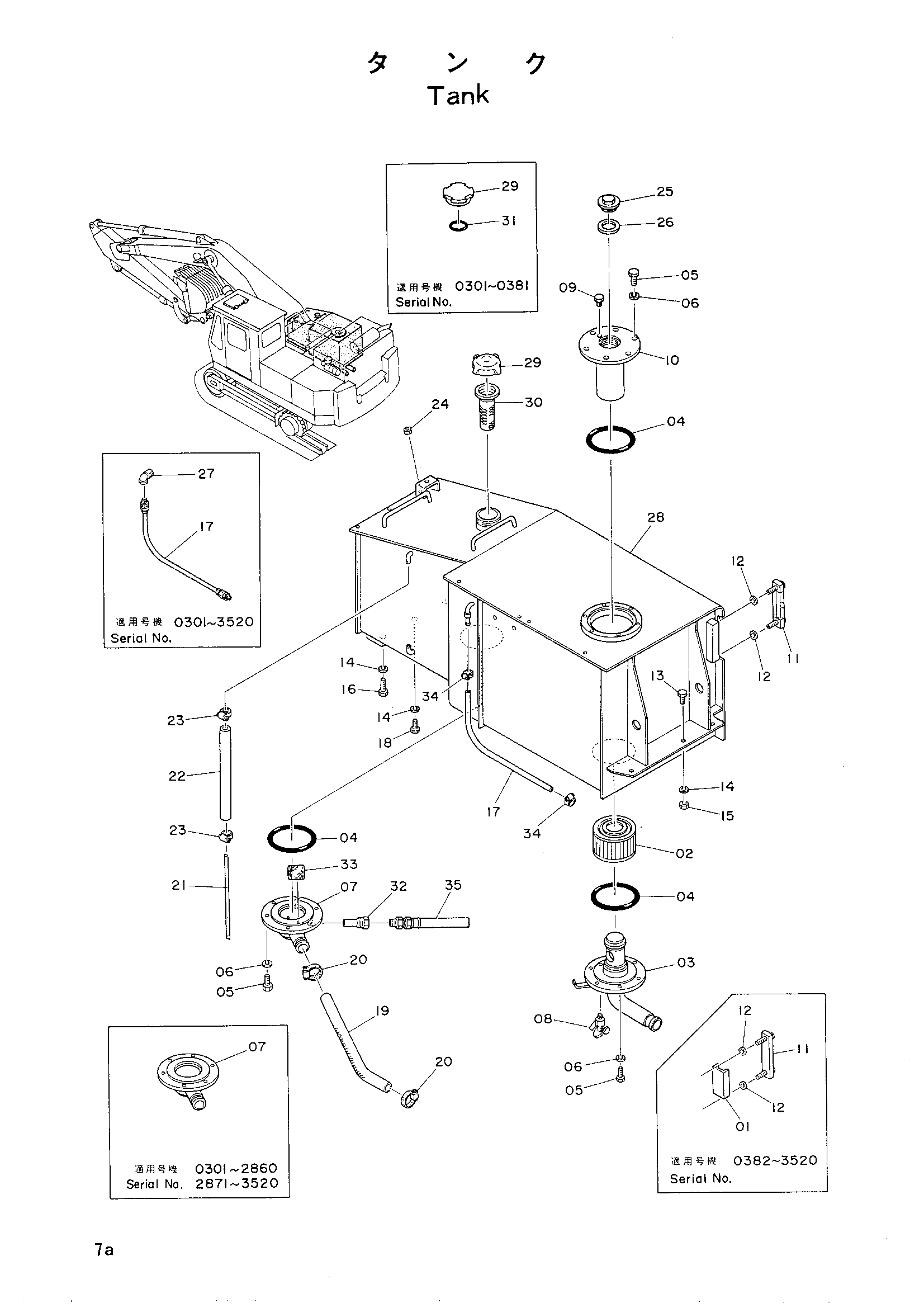

Заводская схема «Бак» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510758 | Указатель уровня | 1 |
| 02 | 3501403 | Всасывающий фильтр | 1 |
| 03 | 8007158 | Всасывающая трубка | 1 |
| 03 | 8501781 | Всасывающая трубка | 1 |
| 04 | A850165 | Уплотнительное кольцо | 3 |
| 05 | M111025 | Болт | 18 |
| 06 | A590010 | Пружинная шайба | 18 |
| 06 | A590010 | Пружинная шайба | 18 |
| 06 | A590910 | Пружинная шайба | 18 |
| 06 | A590910 | Пружинная шайба | 18 |
| 07 | 8006168 замена: 8007160 | Крышка | 1 |
| 07 | 8007160 | Крышка | 1 |
| 07 | 85748 | Поккет | 1 |
| 07 | 85748 | Поккет | 1 |
| 08 | 4508050 | Кран | 1 |
| 09 | 4036952 | Пробка | 1 |
| 09 | 447483 | Пробка | 1 |
| 09 | 450503 замена: 4036952 | Пробка | 1 |
| 10 | 8007159 | Крышка | 1 |
| 10 | 9800672 | Крышка | 1 |
| 11 | 3007616 | Указатель уровня | 1 |
| 11 | 445201 | Уровень | 1 |
| 11 | 488375 | Уровень | 1 |
| 12 | 449558 | Манжета | 4 |
| 12 | 457697 замена: 449558 | Манжета | 4 |
| 13 | M111640 | Болт | 3 |
| 14 | A590016 | Пружинная шайба | 6 |
| 14 | A590016 | Пружинная шайба | 6 |
| 14 | A590916 | Пружинная шайба | 6 |
| 14 | A590916 | Пружинная шайба | 6 |
| 15 | M501613 | Гайка | 3 |
| 16 | M111645 | Болт | 1 |
| 17 | 3502226 | Шланг | 1 |
| 17 | 4056086 | Шланг | 1 |
| 18 | M111632 | Болт | 2 |
| 19 | 4510772 | Шланг | 1 |
| 20 | 4505385 | Хомут шланга | 2 |
| 20 | 4508333 | Хомут провод | 2 |
| 21 | 3502227 | Скале | 1 |
| 21 | 4056084 | Скале | 1 |
| 22 | 4510773 | Шланг | 1 |
| 23 | 4508575 | Хомут шланга | 2 |
| 23 | 4513737 замена: 4508575 | Хомут | 2 |
| 23 | 998716 замена: 4508575 | Хомут | 2 |
| 24 | 445100 | Резиновый втулка | 1 |
| 25 | 4513411 | Пробка | 1 |
| 25 | J75314 замена: 4513411 | Пробка | 1 |
| 26 | 449916 | Манжета | 1 |
| 27 | 961263 | Угловой штуцер | 1 |
| 28 | 6001747 | Бак | 1 |
| 28 | 6500742 | Бак | 1 |
| 28 | 6500745 | Бак | 1 |
| 29 | 4055886 | Колпачок | 1 |
| 29 | 8501363 | Колпачок | 1 |
| 30 | 4512903 | Фильтр | 1 |
| 31 | 487429 | Манжета | 1 |
| 32 | 9704106 | Адаптер | 1 |
| 32 | 9704106 | Адаптер | 1 |
| 33 | 499682 | Фильтр | 1 |
| 33 | 499682 | Фильтр | 1 |
| 34 | 4514700 | Хомут шланга | 2 |
| 35 | 4049948 | Топливный шланг | 1 |
| 35 | 4049948 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
