Гусеница — HITACHI UH04

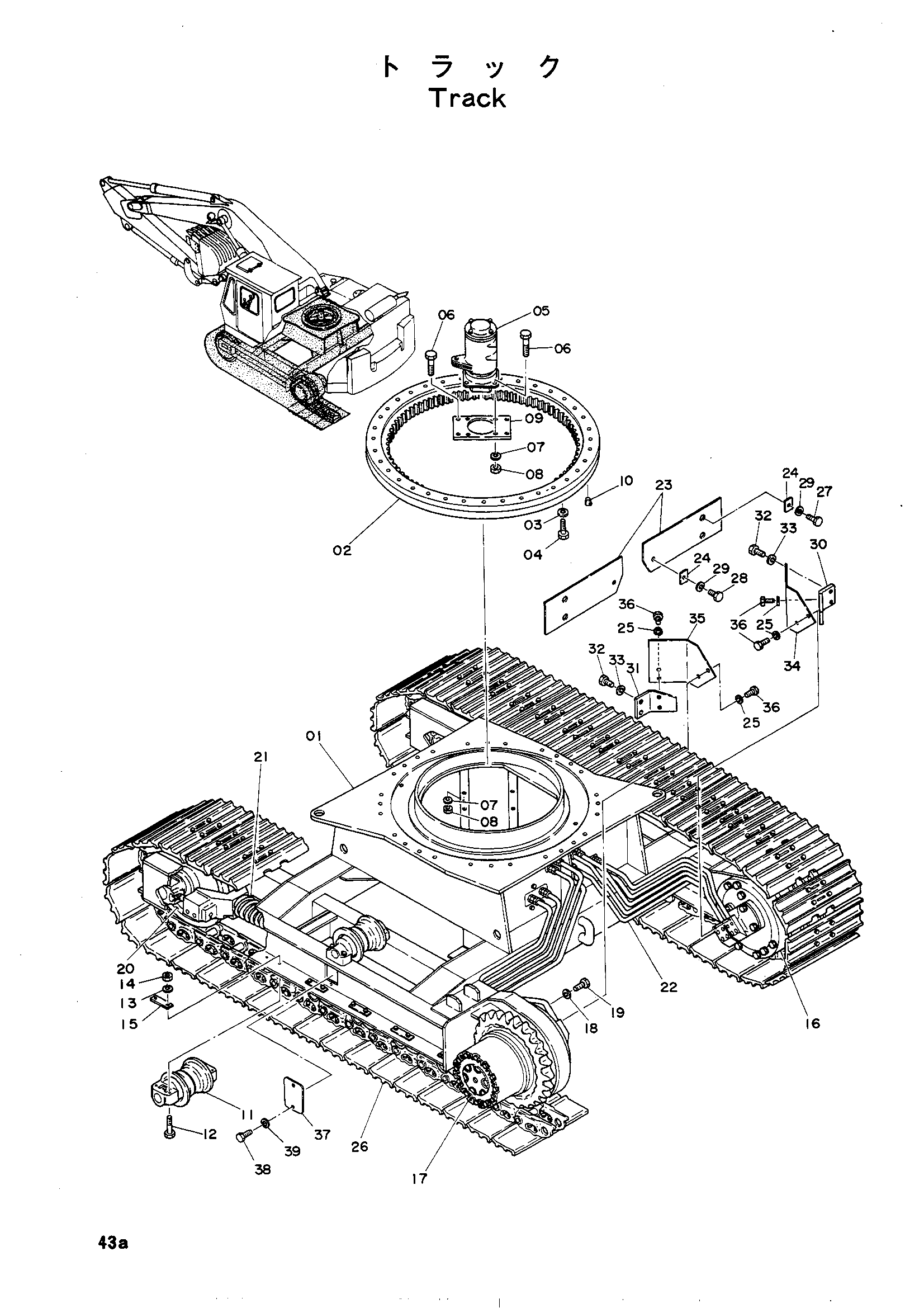

Заводская схема «Гусеница» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001750	Гусеничная рама	1
01	6002144	Гусеничная рама	1
02	4038552	Каток поворот	1
03	A590916	Пружинная шайба	28
04	M121650	Болт	28
05	9016353	Центральный джоин в сборе	1
06	M111236	Болт	8
07	A590912	Пружинная шайба	8
08	M511210	Гайка	8
09	445645	Пластина	1
10	J75286	Пробка	2
11	9016354	Каток в сборе	14
12	M121690	Болт	56
13	A590916	Пружинная шайба	56
14	M511613	Гайка	56
15	4511286	Шайба	28
16	9014815	Ходовой устройство в сборе	1
17	9014816	Ходовой устройство в сборе	1
18	A590916	Пружинная шайба	32
19	M121671	Болт	32
20	9016355	Направляющее колесо в сборе	2
20	9021384	Направляющее колесо в сборе	2
21	9016356	Гусеница пружина в сборе	2
21	9021385	Гусеница пружина в сборе	2
22	9016357	Трубопроводы в сборе	1
23	4056113	Крышка	2
24	4051173	Пластина	6
25	A590912	Пружинная шайба	8
26	9014813	Гусеничная цепь в сборе(510)	2
27	M121263	Болт	4
28	M121232	Болт	2
29	A590912	Пружинная шайба	6
30	3007369	Кронштейн	1
31	3007368	Кронштейн	1
32	M121650	Болт	4
33	A590916	Пружинная шайба	4
34	3007366	Крышка	1
35	3007367	Крышка	1
36	M111225	Болт	8
37	4505649	Крышка	2
38	M111020	Болт	4
39	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
