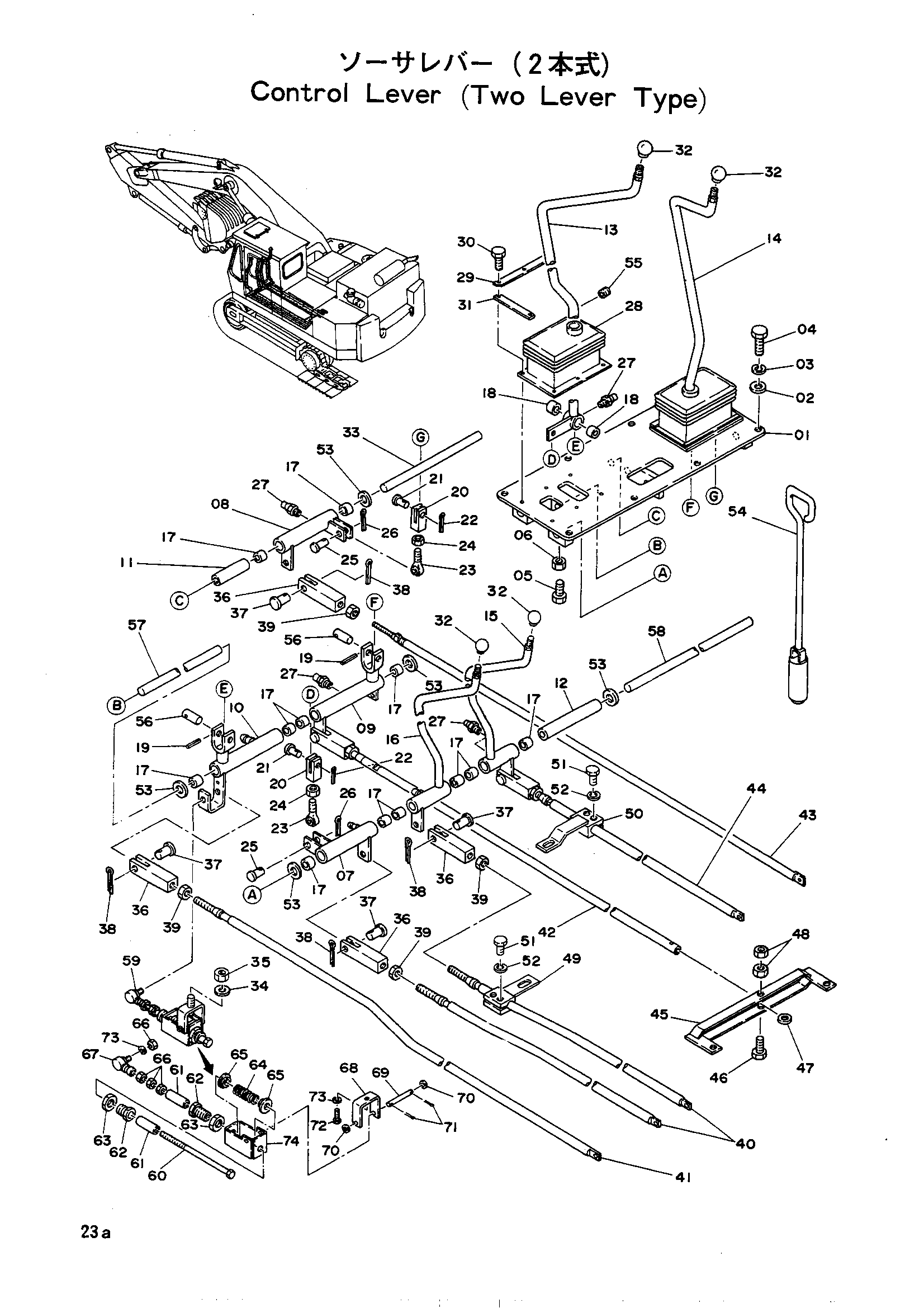

Рычаг управления (2-рычаг тип) — HITACHI UH04

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7004702	Кронштейн	1
02	A590110	Шайба	8
03	A590910	Пружинная шайба	8
04	M111020	Болт	8
05	M111028	Болт	6
06	M501008	Гайка	6
07	8008749	Рычаг	1
08	8008748	Рычаг	1
09	8008751	Рычаг	1
10	8008750	Рычаг	1
11	4063691	Проставка	1
12	4063690	Проставка	1
13	7005021	Рычаг	1
14	7005020	Рычаг	1
15	7004700 замена: 7005148	Рычаг	1
15	7005148 замена: 7005147	Рычаг	1
16	7004701 замена: 7005147	Рычаг	1
16	7005147 замена: 7005148	Рычаг	1
17	4063692	Игольчатый подшипник	12
18	4063694	Игольчатый подшипник	4
19	446750	Пружинный штифт	2
20	M981248	Концевой вилка	2
21	A741232	Палец	2
22	A764020	Шплинт	2
23	4063693	Концевой шток	2
24	M501210	Гайка	2
25	429080	Палец	2
26	A763020	Шплинт	2
27	J75581	Штуцер	8
28	3009801	Защитный чехол	2
29	4063747	Стопорная шайба	4
30	M200613	Болт	12
31	4066691	Стопорная шайба	4
32	499845	Рукоятка	4
33	4064009	Палец	1
34	A590110	Шайба	1
35	M501008	Гайка	1
36	M981266	Концевой вилка	6
37	A741232	Палец	6
38	A764020	Шплинт	6
39	M501210	Гайка	6
40	3009790	Шток	2
41	3009789	Шток	1
42	9705515	Шток	1
43	4058965	Шток	1
44	4057540	Шток	1
45	8007743	Тяга	1
46	M111056	Болт	1
47	A590110	Шайба	1
48	M501008	Гайка	2
49	8008746	Рычаг	1
50	8008747	Рычаг	1
51	M121232	Болт	4
52	A590912	Пружинная шайба	4
53	A590120	Шайба	5
54	9704685	Блокировка поворот	1
55	487081	Резиновая втулка	1
56	4064006	Палец	2
57	4064007	Палец	1
58	4064008	Палец	1
59	9012938	Феелинг устройство	1
59	9012938	Феелинг устройство	2
60	4041991	Болт	1
61	4041986	Трубка	2
62	4041992	Втулка	2
63	4041989	Гайка	2
64	4041988	Пружина	1
65	4041987	Седло пружины	2
66	M501008	Гайка	4
67	4056019	Джоинт.балл	1
68	4041985	Кронштейн	1
69	4041990	Палец	1
70	A590110	Шайба	2
71	A763022	Шплинт	2
72	M111028	Болт	1
73	A590910	Пружинная шайба	2
74	8004878	Корпус	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
