Электрооборудование — HITACHI UH04

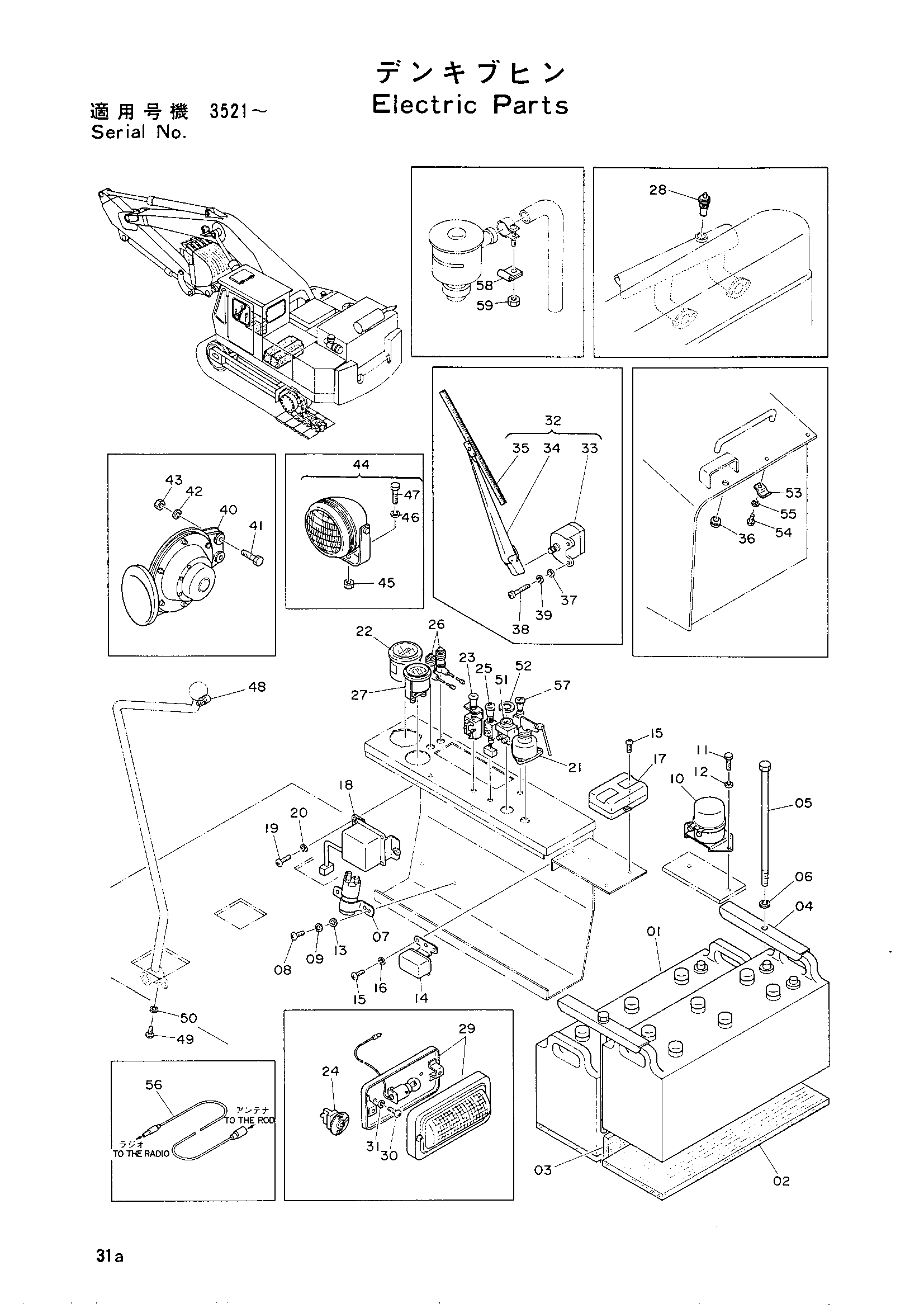

Заводская схема «Электрооборудование» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	215903	Аккумулятор	2
02	437254	Воод	2
03	445216	Воод	1
04	445214	Держатель	2
05	458155	Болт	2
06	A590910	Пружинная шайба	2
07	4013967	Реле	1
08	M430610	Винт	2
09	A590906	Пружинная шайба	2
10	4034634	Реле	1
11	M200814	Болт	2
12	A590908	Пружинная шайба	2
13	A590106	Шайба пластина	2
14	4505392	Реле	1
15	M430610	Винт	4
16	A590906	Пружинная шайба	2
17	3000399	Короб предохранитель	1
18	4013968	Регулятор	1
19	M430616	Винт	3
20	A590906	Пружинная шайба	3
21	4055979	Замок зажигания	1
22	4504225	Измеритель хоур	1
23	445092	Выключатель	1
24	921037	Выключатель тумблер	1
25	4009556	Выключатель	1
26	D910776	Фонарь пилотный	2
27	2005301	Тхермометер	1
28	4030594	Блок	1
29	973204	Плафон кабины	1
30	M430513	Винт	2
31	A590905	Пружинная шайба	2
32	4051547	Стеклоочиститель в сборе	1
33	4050475	Гидромотор	1
34	4050477	Рукоять	1
35	4511185	Отвал	1
36	445100	Резиновая втулка	1
37	A590105	Шайба	2
38	M430510	Винт	2
39	A590905	Пружинная шайба	2
40	4505524	Звуковой сигнал	1
41	M200822	Болт	2
42	A590908	Пружинная шайба	2
43	M500807	Гайка	2
44	214771	Головка фонарь в сборе	1
45	M501411	Гайка	2
46	A590914	Пружинная шайба	2
47	M101432	Болт	2
48	487086	Выключатель звуковой сигнал	1
49	M430610	Винт	1
50	A590906	Пружинная шайба	1
51	3502296	Сигнал отопитель	1
52	4055673	Шайба	1
53	4513928	Зажим	3
54	M200610	Болт	3
55	A590906	Пружинная шайба	3
56	4054380	Питатель	1
57	4054021	Выключатель	1
58	499318	Зажим	1
59	M500504	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
