Тормоз главный гидроцилиндр <WH03> — HITACHI UH04

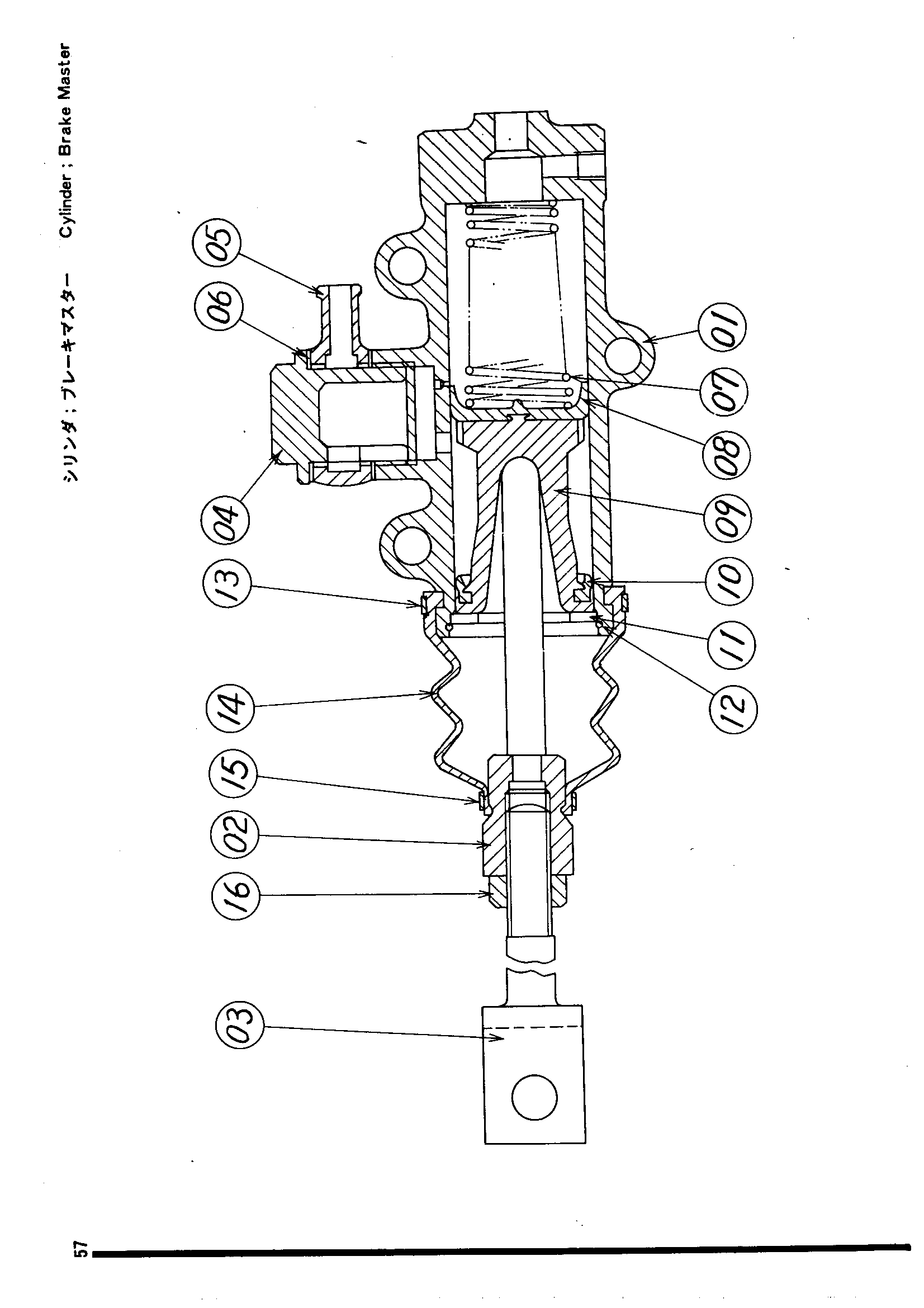

Заводская схема «Тормоз главный гидроцилиндр <WH03>» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 989376 | Гидроцилиндр. масляный | 1 | |
| 01 | 4508311 | Корпус | 1 |
| 02 | 4508312 | Шток пусх | 1 |
| 03 | 4508313 | Вилка | 1 |
| 04 | 4508314 | Гайка унион | 1 |
| 05 | 4508315 | Унион | 1 |
| 06 | 4508316 | Прокладка | 2 |
| 07 | 4508317 | Пружина | 1 |
| 08 | 4508318 | Муфта | 1 |
| 09 | 4508319 | Поршень | 1 |
| 10 | 4508320 | Муфта | 1 |
| 11 | 4508321 | Ограничитель | 1 |
| 12 | 4508322 | Провод | 1 |
| 13 | 4508323 | Хомут боот | 1 |
| 14 | 4508324 | Боот B | 1 |
| 15 | 4508325 | Хомут | 1 |
| 16 | M511411 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
