Еджектор ковш (0.25) — HITACHI UH04

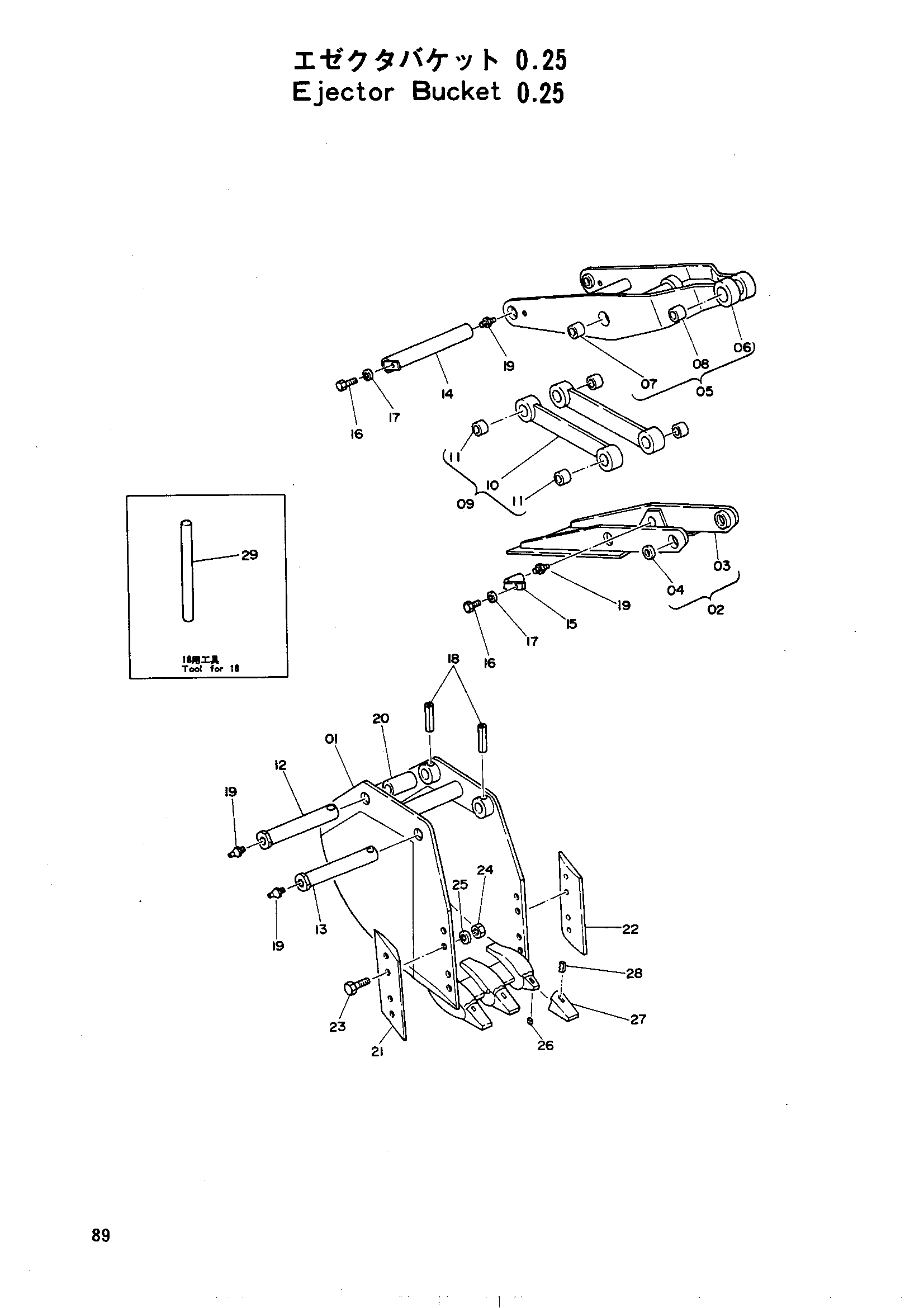

Заводская схема «Еджектор ковш (0.25)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9003780 | Еджектор ковш в сборе | 1 | |
| 01 | 6000303 | Еджектор ковш | 1 |
| 02 | 9003806 | Еджектор узел, Y | 1 |
| 03 | 7000732 | Еджектор | 1 |
| 04 | 488338 | Втулка | 2 |
| 05 | 9003808 | Тяга в сборе | 1 |
| 06 | 7000731 | Тяга | 1 |
| 07 | 443976 | Втулка | 2 |
| 08 | 458136 | Втулка | 2 |
| 09 | 9003807 | Тяга узел, Y | 2 |
| 10 | 8001245 | Тяга | 2 |
| 11 | 488753 | Втулка | 4 |
| 12 | 324122 | Палец | 1 |
| 13 | 324266 | Палец | 1 |
| 14 | 9700962 | Пини | 1 |
| 15 | 995676 | Палец | 2 |
| 16 | M111022 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 18 | 488680 | Пружинный штифт | 2 |
| 19 | J75481 | Штуцер | 5 |
| 20 | 497507 | Проставка | 1 |
| 21 | U13921U | Боковой резец | 1 |
| 22 | U13920U | Боковой резец | 1 |
| 23 | 452920 | Болт | 8 |
| 24 | A511207 | Гайка | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | 963227 | Замок | 3 |
| 27 | 973347 | Зуб наконечник | 3 |
| 28 | 963229 | Стопорный палец | 3 |
| 29 | 494348 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
