Привод звёздочка — HITACHI UH04

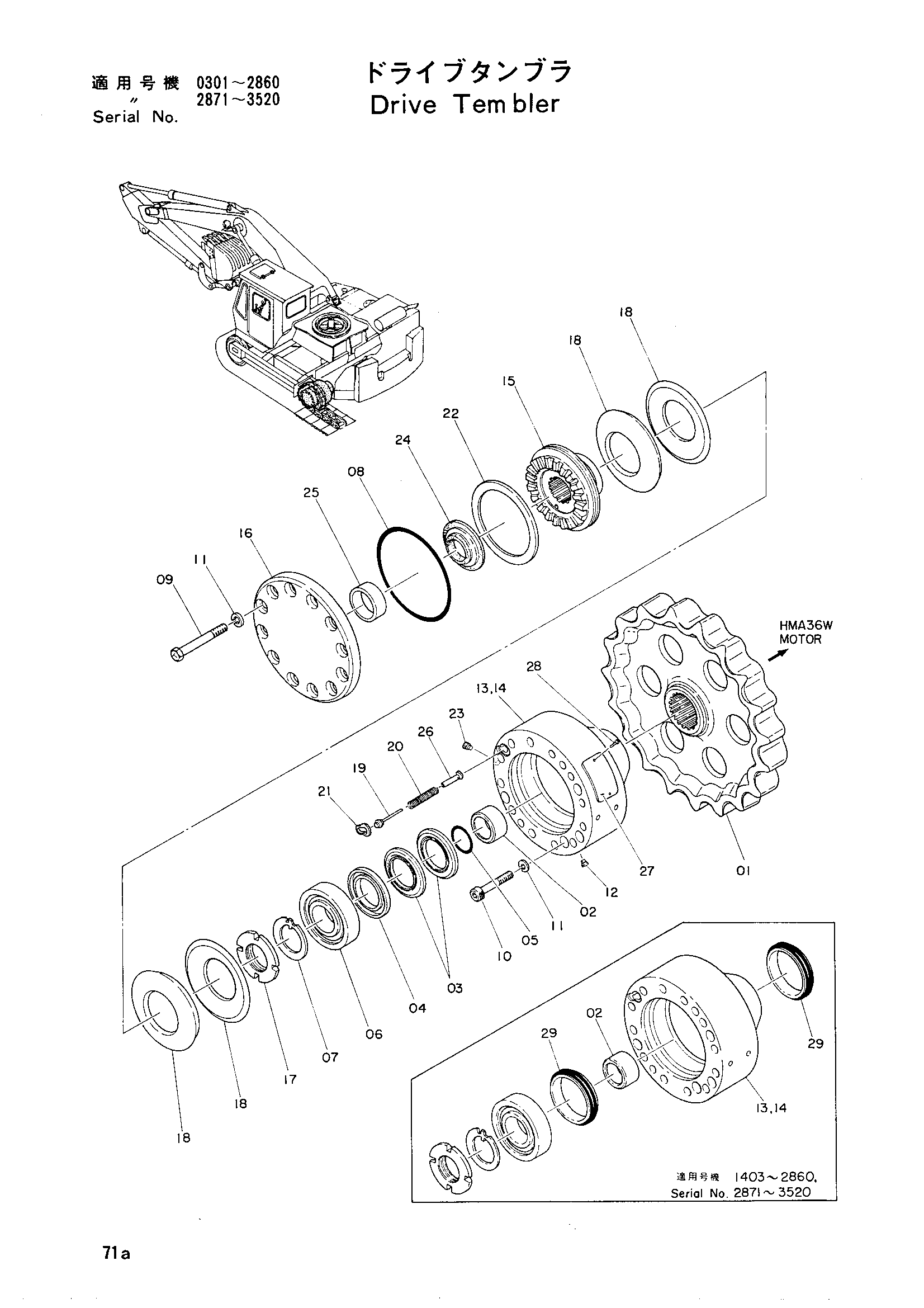

Заводская схема «Привод звёздочка» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402857	Привод тумблер в сборе	1
01	1001070	Звёздочка	2
01	1500306	Звёздочка	2
02	4023466 замена: 4049576	Проставка	2
02	4023466 замена: 962138	Проставка	2
02	4513733	Проставка	2
03	4013405	Пылезащитное уплотнение	4
04	971205	Масляное уплотнение	2
05	A810065 замена: 4049576	Уплотнительное кольцо	2
05	A810065 замена: 962138	Уплотнительное кольцо	2
06	4021422	Подшипник каток	2
07	4023467	Пружинная шайба	2
08	A810200	Уплотнительное кольцо	2
09	4021420	Болт	24
10	M351601	Болт с внутренним шестигранником	8
11	A590016	Пружинная шайба	32
12	491954	Пробка	8
13	1000605	Картридж(правый)	1
13	1000685	Картридж(правый)	1
13	1001072	Картридж(правый)	1
14	1000604	Картридж(левый)	1
14	1000682	Картридж(левый)	1
14	1001073	Картридж(левый)	1
15	2001952 замена: 2002662	Муфта	2
15	2001952 замена: 2002663	Муфта	2
15	2002662	Муфта	2
16	2001953 замена: 2002662	Крышка муфта	2
16	2001953 замена: 2002663	Крышка муфта	2
16	2002663	Крышка муфта	2
17	4023465 замена: 4037461	Гайка подшипник	2
17	4037461	Гайка подшипник	2
18	4024013	Пружина диск	2
19	4025921	Золотник	2
20	4025638	Пружина	2
21	4023951	Манжета	2
21	A810030	Уплотнительное кольцо	2
22	4026413	Уплотнение кольцо	2
23	4024132	Пробка магнит	2
24	4024009	Уплотнение	2
25	4023942 замена: 4514040	Втулка	2
25	4514040	Втулка	2
26	4023459	Направляющая золотник	2
27	3003134	Информационный пластина	2
28	J391025 замена: M492564	Винт	4
29	4056360	Комплект уплотнений	4
29	4508193 замена: 4056360	Комплект уплотнений	4
29	4508193	Комплект уплотнений	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
