Двигатель — HITACHI UH04

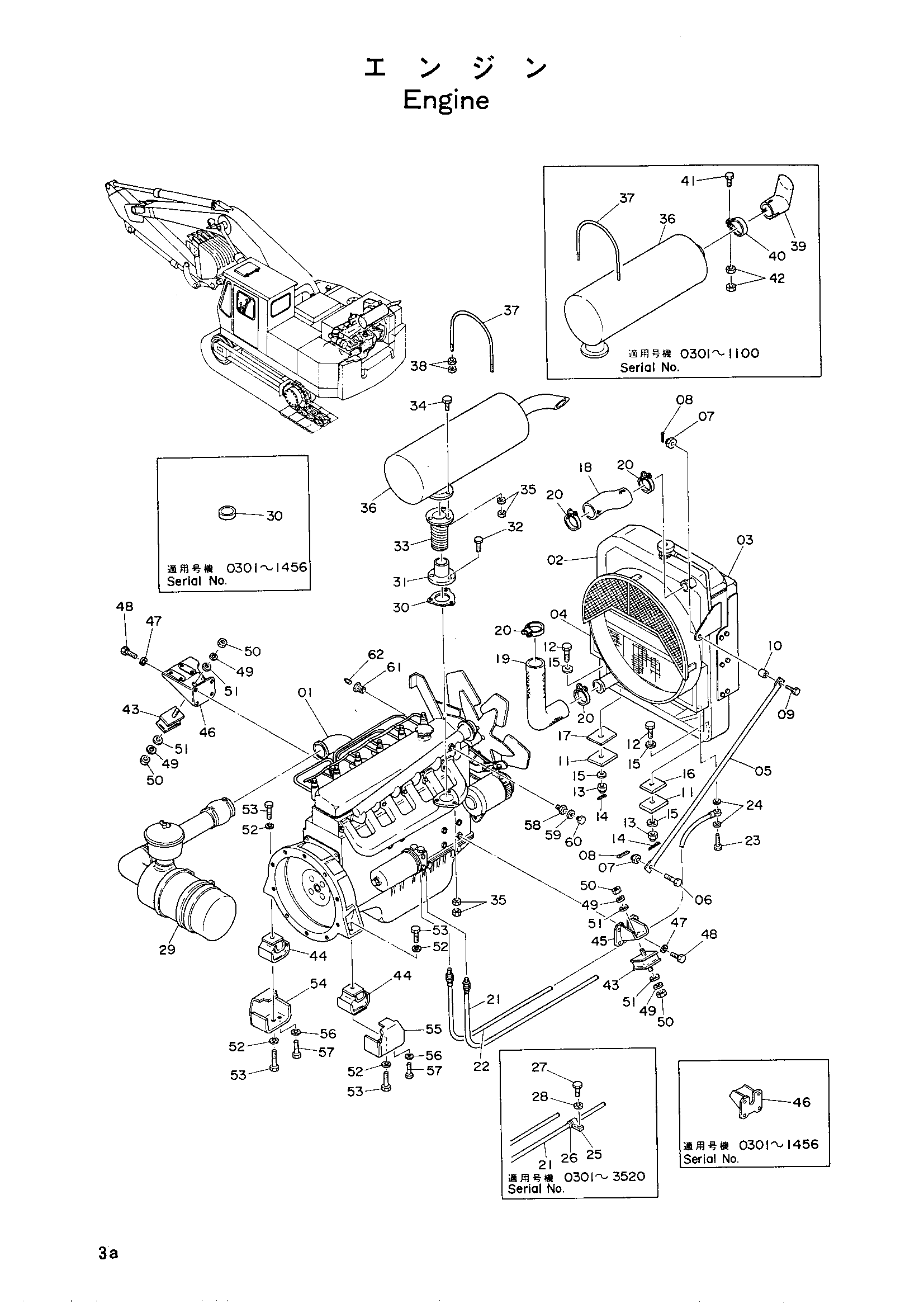

Заводская схема «Двигатель» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4056091	Двигатель	1
01	4510694	Двигатель	1
02	4506805	Радиатор	1
03	111382	Масляный радиатор	1
04	215381	Масляный радиатор	1
05	3502132	Стойка	2
06	4003713	Болт	3
07	M531619 замена: M631619	Гайка	4
07	M631619	Корончатая гайка	4
08	A764032	Шплинт	4
08	A764036 замена: A764032	Шплинт	4
09	4508822	Болт	1
10	4506544	Проставка	1
11	443212	Резиновая прокладка	2
12	4004387	Болт	2
12	4056087	Болт	2
13	M531613	Корончатая гайка	2
13	M631619	Корончатая гайка	2
14	A764032	Шплинт	2
14	A764036	Шплинт	2
15	A590116	Шайба пластина	4
16	453369	Регулировочная шайба	1
17	453370	Регулировочная шайба	1
18	4506543 замена: 4504199	Резиновый шланг	1
18	4506543 замена: 4513968	Резиновый шланг	1
18	4513968	Шланг	1
19	4056088	Шланг	1
19	4506542 замена: 4056088	Резиновый шланг	1
19	4506542 замена: 4504199	Резиновый шланг	1
19	4513967 замена: 4056088	Шланг	1
19	4513967 замена: 4504199	Шланг	1
20	4504199	Хомут шланга	4
20	968803 замена: 4504199	Хомут шланга	4
20	D912780 замена: 4504199	Хомут шланга	4
21	4014039	Шланг	1
22	4014040	Шланг	1
23	445090	Болт соединение	2
24	445109	Уплотнительная шайба	4
25	499316	Зажим	1
26	929040	Резиновая прокладка	1
27	J100613	Болт	1
28	A590006 замена: A590906	Пружинная шайба	1
28	A590006	Пружинная шайба	1
28	A590906	Пружинная шайба	1
28	A590906	Пружинная шайба	1
28	J21306 замена: A590906	Пружинная шайба	1
29	9402469	Воздушный фильтр в сборе	1
30	4014045 замена: 4041737	Проставка	1
30	4041737	Прокладка	1
31	9701201	Фланец	1
32	M101040 замена: M111045	Болт	3
32	M101040 замена: M521008	Болт	3
32	M111045	Болт	3
33	8501221	Выпускная труба	1
34	M101032 замена: M111036	Болт	3
34	M101032 замена: M521008	Болт	3
34	M111036	Болт	3
35	M521006	Гайка	12
35	M521008	Гайка	12
36	4035494 замена: 4050746	Глушитель	1
36	4035494	Глушитель	1
36	4050746	Глушитель	1
36	4050746	Глушитель	1
36	7001066 замена: 4035492	Глушитель	1
36	7001066 замена: 4050746	Глушитель	1
37	4014046	U-образный болт	2
37	4035493	U-образный болт	2
38	M501006 замена: M501008	Гайка	8
38	M501008	Гайка	8
39	4014034	Трубка	1
40	4014047	Лента	1
41	M101045	Болт	1
42	M521006	Гайка	2
43	4013243	Резиновая прокладка	2
44	323535	Резиновая прокладка	2
45	8001524	Кронштейн	1
46	2003934	Кронштейн	1
46	8001525	Кронштейн	1
47	A590010 замена: A590910	Пружинная шайба	8
47	A590010 замена: A590910	Пружинная шайба	8
47	A590910	Пружинная шайба	8
47	A590910	Пружинная шайба	8
48	M111025	Болт	8
49	A590012 замена: A590912	Пружинная шайба	4
49	A590012 замена: A590912	Пружинная шайба	4
49	A590912	Пружинная шайба	4
49	A590912	Пружинная шайба	4
50	M511210	Гайка	4
50	M511215 замена: A511210	Гайка	4
51	A590112	Шайба	4
52	A590016 замена: A590916	Пружинная шайба	4
52	A590016 замена: A590916	Пружинная шайба	4
52	A590916	Пружинная шайба	4
52	A590916	Пружинная шайба	4
53	M111636	Болт	4
54	8001469	Кронштейн	1
55	8001438	Кронштейн	1
56	A590012 замена: A590912	Пружинная шайба	4
56	A590012 замена: A590912	Пружинная шайба	4
56	A590912	Пружинная шайба	4
56	A590912	Пружинная шайба	4
57	M111228	Болт	4
58	4510999	Адаптер	1
59	A890016	Манжета	1
60	M880016	Пробка	1
61	J728483	Адаптер	1
62	J75283	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
