Двигатель — HITACHI UH04

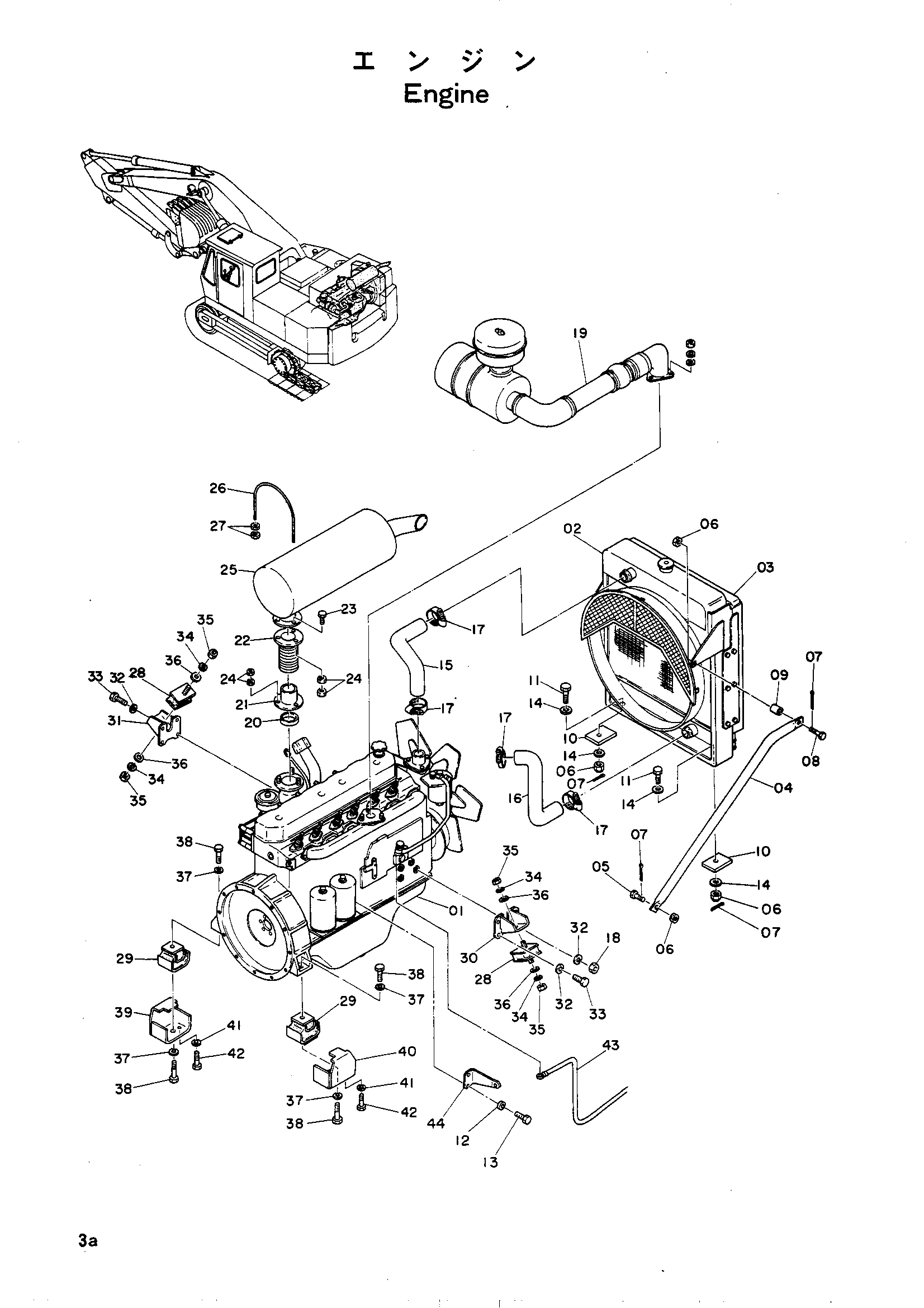

Заводская схема «Двигатель» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4062408 | Двигатель | 1 |
| 02 | 4042455 | Радиатор | 1 |
| 03 | 2005654 | Масляный радиатор | 1 |
| 04 | 3502132 | Стойка | 1 |
| 05 | 4003713 | Болт | 3 |
| 06 | M631619 | Корончатая гайка | 6 |
| 07 | A764032 | Шплинт | 6 |
| 08 | 4508822 | Болт | 1 |
| 09 | 4506544 | Проставка | 1 |
| 10 | 443212 | Резиновая прокладка | 2 |
| 11 | 4056087 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | M111018 | Болт | 2 |
| 14 | A590116 | Шайба | 4 |
| 15 | 3005723 | Шланг | 1 |
| 16 | 2003825 | Шланг | 1 |
| 17 | 4504199 | Хомут шланга | 4 |
| 18 | M511008 | Гайка | 1 |
| 19 | 9013156 | Воздушный фильтр в сборе | 1 |
| 20 | 4014045 | Проставка | 1 |
| 21 | 9701201 | Фланец | 1 |
| 22 | 8501221 | Выпускная труба | 1 |
| 23 | M111036 | Болт | 3 |
| 24 | M521008 | Гайка | 12 |
| 25 | 4050746 | Глушитель | 1 |
| 26 | 4035493 | U-образный болт | 2 |
| 27 | M501008 | Гайка | 8 |
| 28 | 4013243 | Резиновая прокладка | 2 |
| 29 | 323535 | Резиновая прокладка | 2 |
| 30 | 8003608 | Кронштейн | 1 |
| 31 | 8003609 | Кронштейн | 1 |
| 32 | A590910 | Пружинная шайба | 8 |
| 33 | M111025 | Болт | 7 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | M511210 | Гайка | 4 |
| 36 | A590112 | Шайба | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | M111636 | Болт | 4 |
| 39 | 8001469 | Кронштейн | 1 |
| 40 | 8001438 | Кронштейн | 1 |
| 41 | A590912 | Пружинная шайба | 4 |
| 42 | M111228 | Болт | 4 |
| 43 | 3008400 | Топливный шланг | 1 |
| 44 | 4056871 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
