Передний <смещаемый стрела> — HITACHI UH04

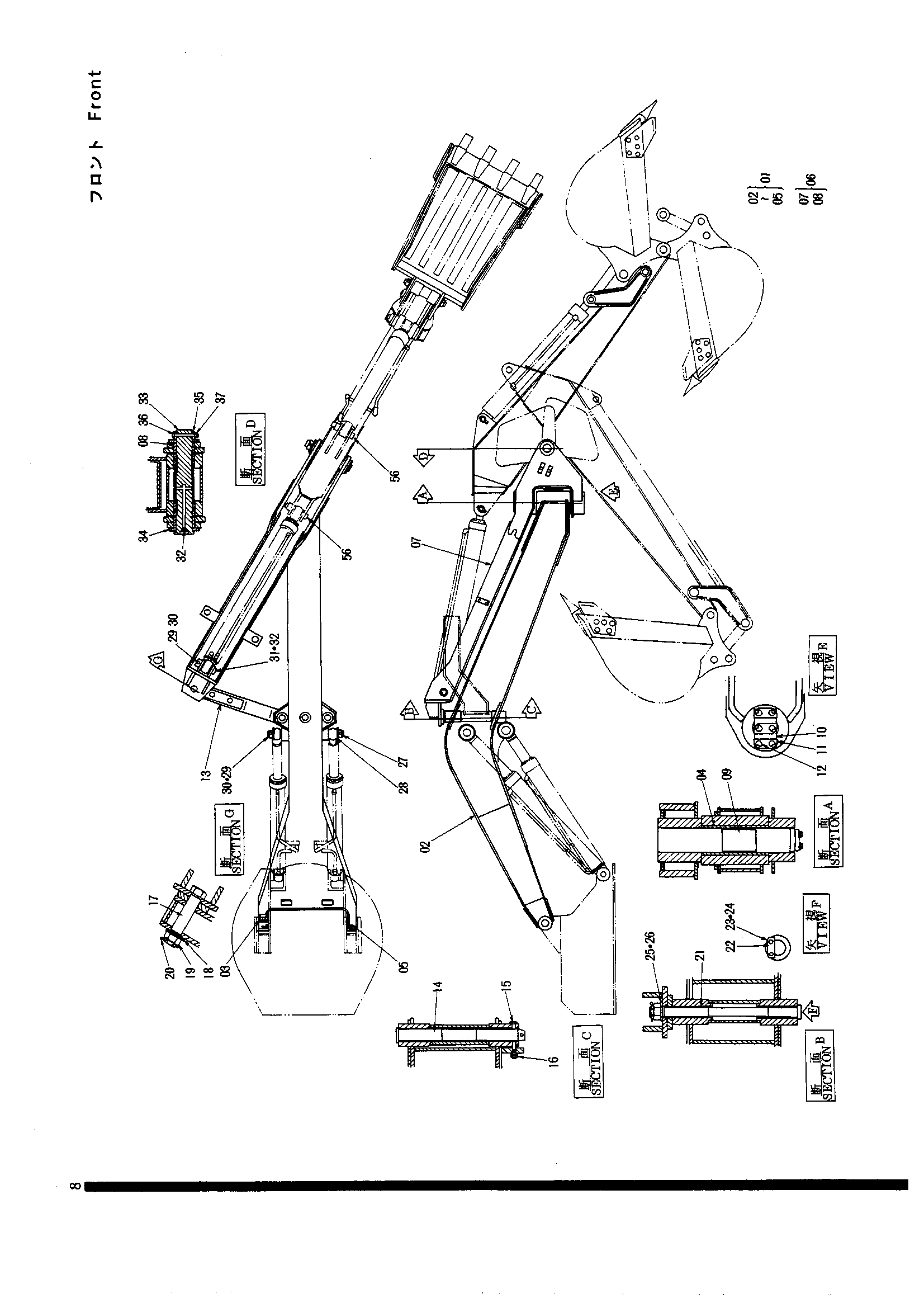

Заводская схема «Передний <смещаемый стрела>» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9403272 | Стрела в сборе | 1 |
| 02 | 5000251 | Стрела | 1 |
| 03 | 444887 | Втулка | 2 |
| 04 | 496690 | Втулка | 2 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 9403273 | Стойка в сборе | 1 |
| 07 | 5500123 | Стойка | 1 |
| 08 | 458137 | Втулка | 2 |
| 09 | 324111 | Мост | 1 |
| 10 | 496688 | Пластина | 1 |
| 11 | 488607 | Стопорная пластина | 3 |
| 12 | M111632 | Болт | 6 |
| 13 | 7000068 | Стойка | 1 |
| 14 | 496691 | Палец | 1 |
| 15 | M111203 | Болт | 1 |
| 16 | M511210 | Гайка | 2 |
| 17 | 488835 | Болт реамер | 1 |
| 18 | 489013 | Регулировочная шайба | 2 |
| 19 | 487296 | Корончатая гайка | 2 |
| 20 | A768080 | Шплинт | 2 |
| 21 | 3502395 | Болт | 1 |
| 22 | 488294 | Стопорная пластина | 1 |
| 23 | M111022 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | 4512072 | Шайба | 1 |
| 26 | A590139 | Шайба | 1 |
| 27 | 315018 | Палец | 1 |
| 28 | 445112 | Шайба | 2 |
| 29 | M121290 | Болт | 4 |
| 30 | M511210 | Гайка | 8 |
| 31 | 315017 | Палец | 1 |
| 32 | J75481 | Штуцер | 2 |
| 33 | 330165 | Палец | 1 |
| 34 | 458139 | Шайба | 2 |
| 35 | 458138 | Проставка | 1 |
| 36 | M121200 | Болт | 1 |
| 37 | M511210 | Гайка | 2 |
| 38 | 445112 | WASHER 6X61X100 | 1 |
| 39 | 4005826 | WASHER 2.3X64X110 | 1 |
| 40 | 4005827 | WASHER 2.3X51X100 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
