Фулл-флов фильтр — HITACHI UH04

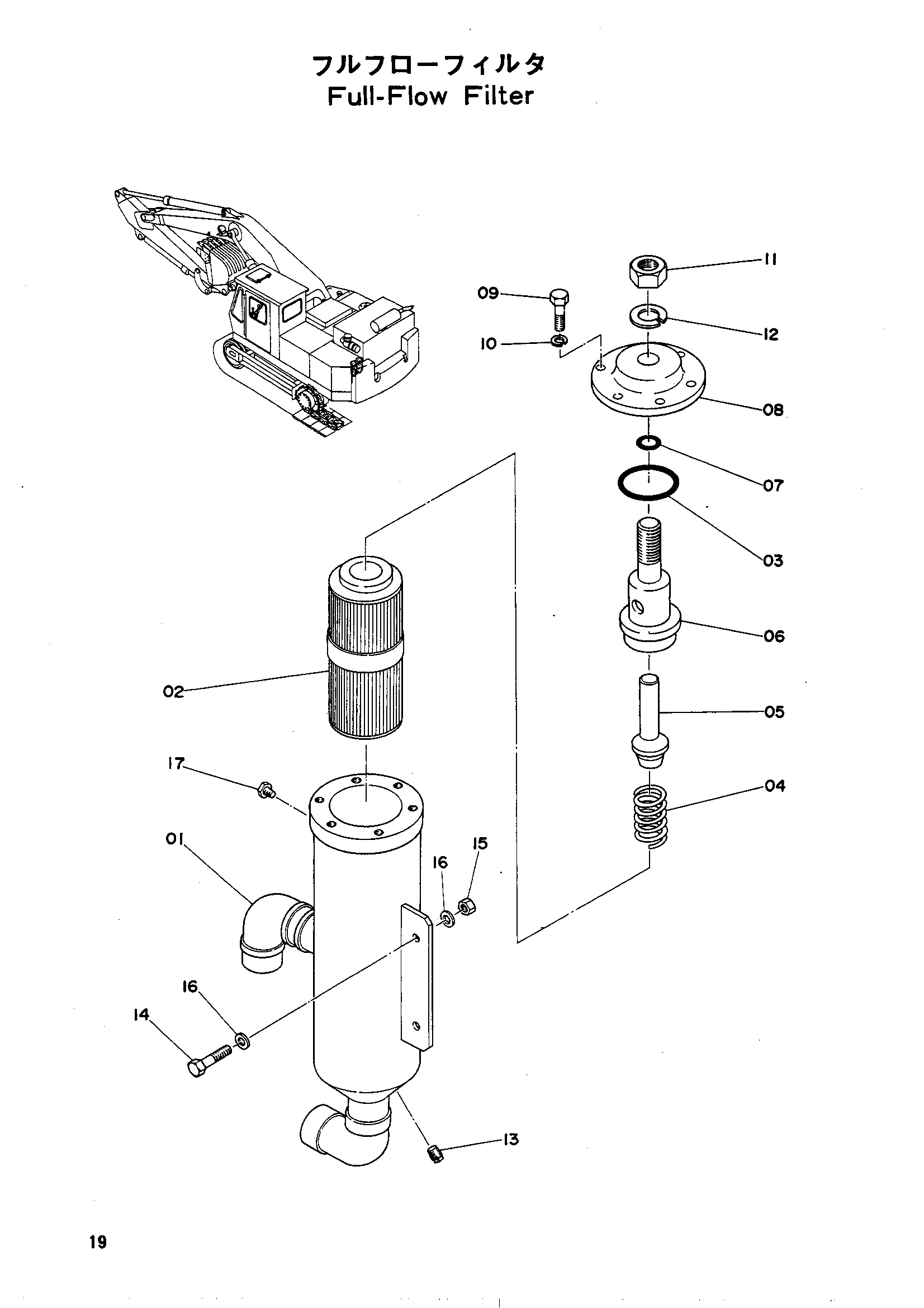

Заводская схема «Фулл-флов фильтр» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016322 | Фулл-флов фильтр в сборе | 2 | |
| 01 | 6000194 | Корпус | 1 |
| 02 | 315041 | Фильтрующий элемент | 1 |
| 03 | 954491 | Уплотнительное кольцо | 1 |
| 04 | 443466 | Пружина | 1 |
| 05 | 438814 | Клапан | 1 |
| 06 | 4003844 | Лист клапан | 1 |
| 07 | 954493 | Уплотнительное кольцо | 1 |
| 08 | 445539 | Крышка | 1 |
| 09 | M121228 | Болт | 6 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | M501815 | Гайка | 1 |
| 12 | A590918 | Пружинная шайба | 1 |
| 13 | 94-2023 | Пробка | 1 |
| 14 | M121232 | Болт | 2 |
| 15 | M511210 | Гайка | 2 |
| 16 | A590112 | Шайба | 4 |
| 17 | 4036952 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
