Гидролинии рабочего оборудования <укороченный вылет> — HITACHI UH04

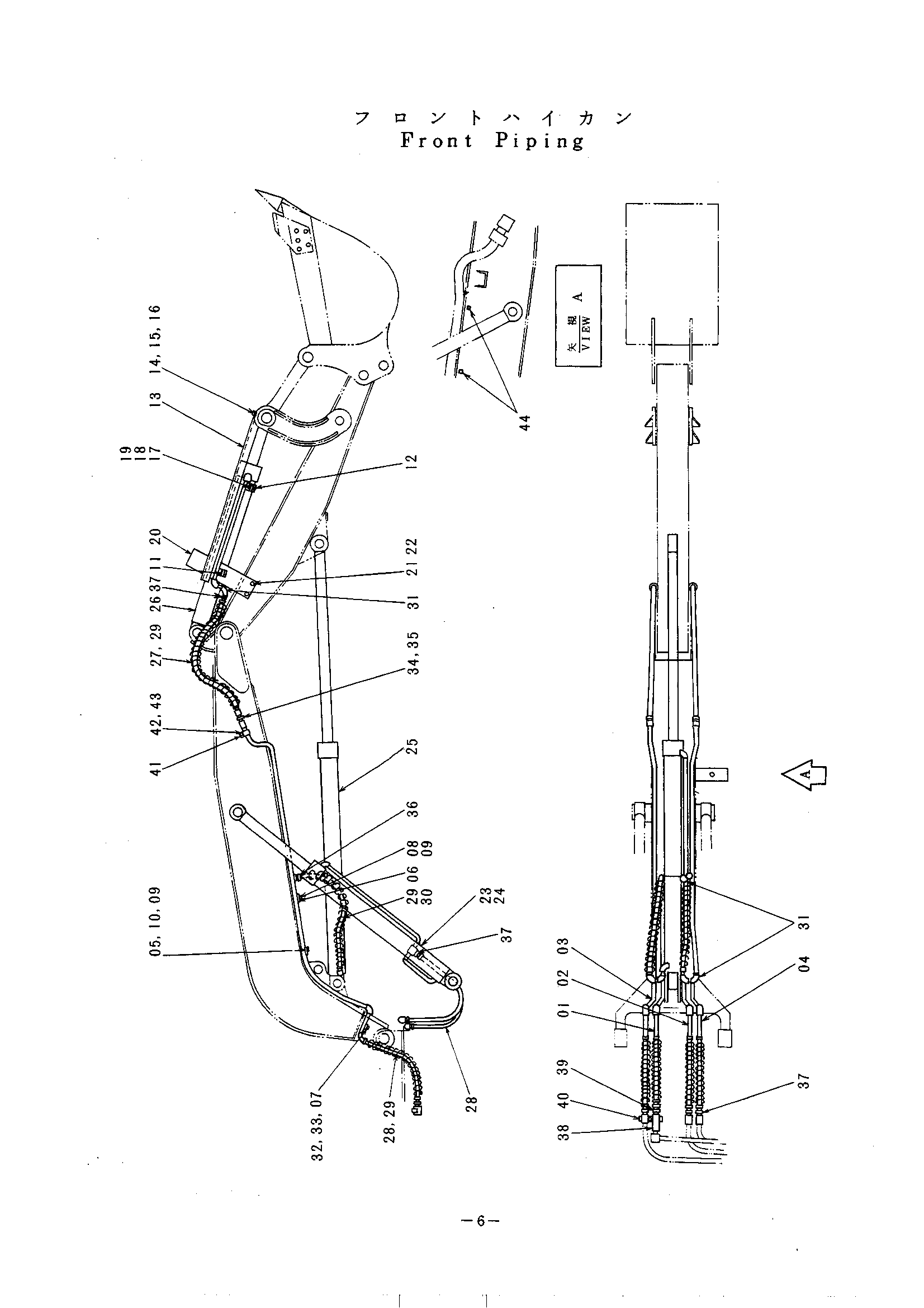

Заводская схема «Гидролинии рабочего оборудования <укороченный вылет>» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 94-1503 | Угловой штуцер | 2 | |
| 01 | 8920600 | Рукоять трубопроводы(правый) | 1 |
| 01 | 9880414 | Рукоять трубопроводы(правый) | 1 |
| 02 | 8920599 | Рукоять трубопроводы(левый) | 1 |
| 02 | 9880415 | Рукоять трубопроводы(левый) | 1 |
| 03 | 8920521 | Ковш трубопроводы(правый) | 1 |
| 03 | 8920602 | Ковш трубопроводы(правый) | 1 |
| 04 | 8920522 | Ковш трубопроводы(левый) | 1 |
| 04 | 8920601 | Ковш трубопроводы(левый) | 1 |
| 05 | 4924856 | Хомут | 2 |
| 05 | 4924856 | Хомут | 4 |
| 06 | 4925490 | Хомут | 2 |
| 07 | 4924847 | Хомут | 2 |
| 08 | M111222 | Болт | 2 |
| 09 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | M111250 | Болт | 2 |
| 10 | M111256 | Болт | 4 |
| 11 | 8920520 | Лента A | 1 |
| 11 | 8920603 | Лента A | 1 |
| 12 | 3920209 | Лента B | 1 |
| 12 | 3920338 | Лента B | 1 |
| 13 | 3920293 | Защитный кожух | 1 |
| 13 | 3920337 | Защитный кожух | 1 |
| 14 | 4924843 | Болт | 1 |
| 15 | M501613 | Гайка | 1 |
| 16 | A590016 замена: A590916 | Пружинная шайба | 1 |
| 16 | A590916 | Пружинная шайба | 1 |
| 17 | M111025 | Болт | 4 |
| 17 | M201022 | Болт | 4 |
| 18 | M501008 | Гайка | 4 |
| 19 | A590010 | Пружинная шайба | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | 9880284 | Защитный кожух | 1 |
| 21 | M111640 | Болт | 4 |
| 22 | A590016 замена: A590916 | Пружинная шайба | 4 |
| 22 | A590916 | Пружинная шайба | 4 |
| 23 | 4512388 | Гидроцилиндр стрелы(правый) | 1 |
| 24 | 4512389 | Гидроцилиндр стрелы(левый) | 1 |
| 25 | 4512390 | Гидроцилиндр рукояти | 1 |
| 26 | 4512391 | Гидроцилиндр ковша | 1 |
| 27 | 4054340 замена: 4054340 | Шланг | 2 |
| 27 | 4054340 замена: 94-1303 | Шланг | 2 |
| 27 | 4054340 | Шланг | 2 |
| 28 | 4054341 | Шланг | 8 |
| 28 | 949183 замена: 4054341 | Шланг | 8 |
| 28 | 949183 замена: 94-1303 | Шланг | 8 |
| 29 | 4053608 | Защитный кожух | 8 |
| 29 | 449668 замена: 4053608 | Защитный кожух | 8 |
| 30 | 4008585 замена: 4054341 | Шланг | 2 |
| 30 | 4008585 замена: 94-1303 | Шланг | 2 |
| 30 | 4008585 замена: 4054340 | Шланг | 2 |
| 30 | 4054340 | Шланг | 2 |
| 31 | 4922368 | Угловой штуцер | 8 |
| 31 | 4922368 | Угловой штуцер | 8 |
| 32 | M111256 | Болт | 2 |
| 32 | M111271 | Болт | 2 |
| 33 | A590012 замена: A590912 | Пружинная шайба | 2 |
| 33 | A590912 | Пружинная шайба | 2 |
| 34 | 941703 | Ниппель | 2 |
| 35 | 940677 | Разъём | 2 |
| 36 | 4922387 | Угловой штуцер | 2 |
| 37 | 94-1303 | Адаптер | 10 |
| 38 | 3000560 | Разъём | 1 |
| 39 | 458143 | Переходник | 1 |
| 40 | 9700437 | Хомут | 1 |
| 41 | 4925490 | Хомут | 2 |
| 42 | M111222 | Болт | 2 |
| 42 | M111228 | Болт | 2 |
| 43 | A590012 замена: A590912 | Пружинная шайба | 2 |
| 43 | A590912 | Пружинная шайба | 2 |
| 44 | 434841 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
