Ходовой трубопроводы — HITACHI UH04

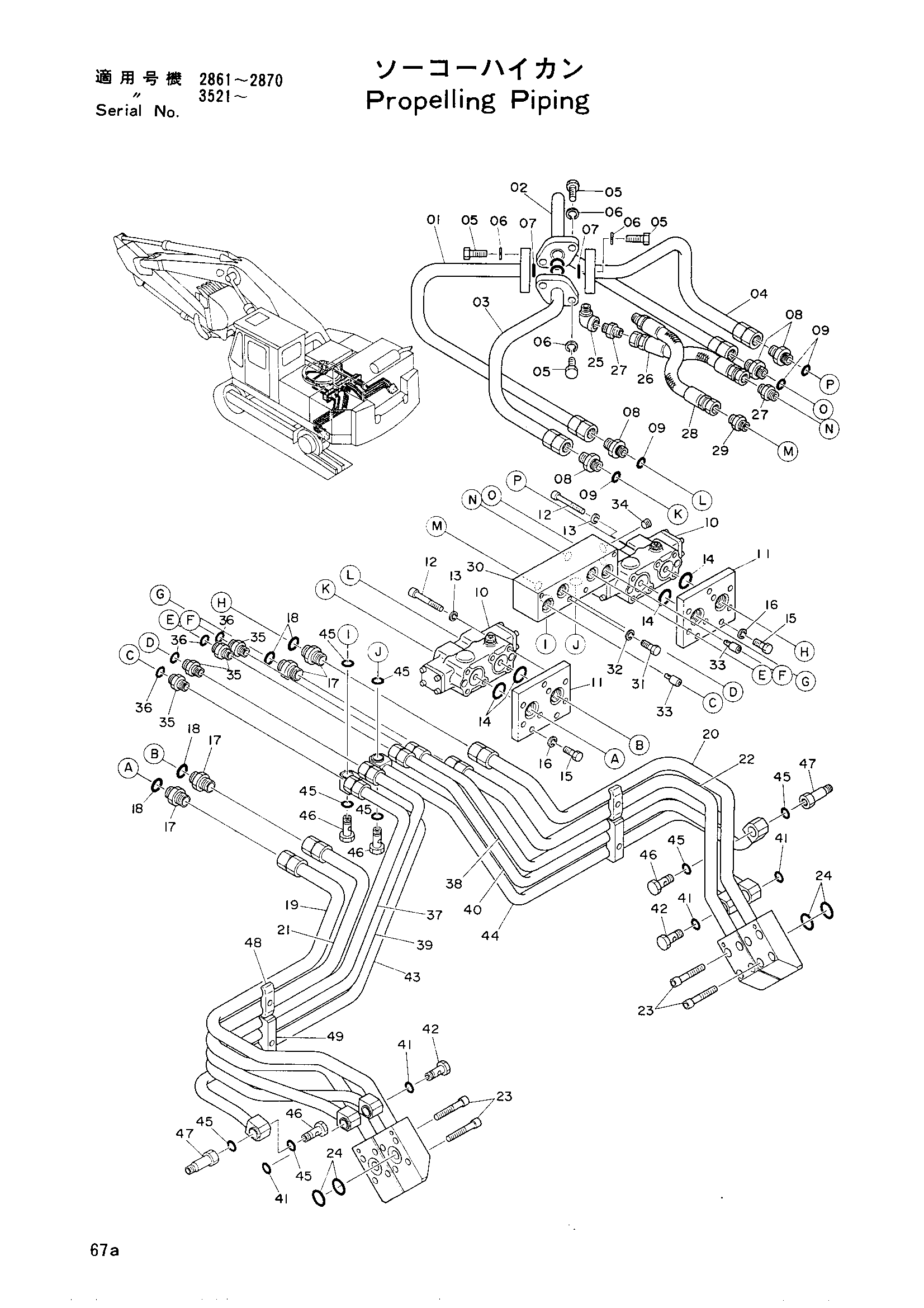

Заводская схема «Ходовой трубопроводы» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9014781 | Трубопроводы в сборе | 1 | |
| 9016357 | Трубопроводы в сборе | 1 | |
| 01 | 7003356 | Трубка | 1 |
| 01 | 8007137 | Трубка | 1 |
| 02 | 7003353 | Трубка | 1 |
| 02 | 8007138 | Трубка | 1 |
| 03 | 7003355 | Трубка | 1 |
| 03 | 8007136 | Трубка | 1 |
| 04 | 7003354 | Трубка | 1 |
| 04 | 8007139 | Трубка | 1 |
| 05 | M121236 | Болт | 8 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | A810025 | Уплотнительное кольцо | 4 |
| 08 | 445161 замена: 4512685 | Адаптер | 4 |
| 08 | 4512685 | Адаптер | 4 |
| 09 | 954492 | Уплотнительное кольцо | 4 |
| 10 | 4045688 | Балве тормоз | 2 |
| 10 | 4507167 | Тормозной клапан | 2 |
| 11 | 3000046 | Фланец | 2 |
| 11 | 3008239 | Фланец | 2 |
| 12 | 4507155 замена: M351290 | Болт с внутренним шестигранником | 12 |
| 12 | M351290 | Болт с внутренним шестигранником | 12 |
| 13 | 495841 | Пружинная шайба | 12 |
| 14 | A810035 | Уплотнительное кольцо | 4 |
| 15 | M121228 | Болт | 6 |
| 16 | A590912 | Пружинная шайба | 6 |
| 17 | 4042033 | Адаптер | 4 |
| 17 | 445161 | Адаптер | 4 |
| 18 | 4506424 | Уплотнительное кольцо | 4 |
| 18 | 954492 | Уплотнительное кольцо | 4 |
| 19 | 7003359 | Трубка | 1 |
| 19 | 7003799 | Трубка | 1 |
| 20 | 7003357 | Трубка | 1 |
| 20 | 7003801 | Трубка | 1 |
| 21 | 7003360 | Трубка | 1 |
| 21 | 7003802 | Трубка | 1 |
| 22 | 7003358 | Трубка | 1 |
| 22 | 7003800 | Трубка | 1 |
| 23 | M341450 | Болт с внутренним шестигранником | 16 |
| 24 | A811035 | Уплотнительное кольцо | 4 |
| 25 | 446749 замена: 94-0648 | Угловой штуцер | 1 |
| 25 | 94-0648 | Угловой штуцер | 1 |
| 26 | 3000047 замена: 4054361 | Шланг | 1 |
| 26 | 3000047 замена: 94-1303 | Шланг | 1 |
| 26 | 4054361 | Шланг | 1 |
| 27 | 94-1303 | Адаптер | 2 |
| 28 | 4051198 замена: 4055010 | Шланг | 1 |
| 28 | 4051198 замена: 94-1303 | Шланг | 1 |
| 28 | 4055010 | Шланг | 1 |
| 29 | 94-1303 | Адаптер | 1 |
| 30 | 2005614 | Блок | 1 |
| 30 | 2501371 | Блок | 1 |
| 31 | M121228 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | 9014784 | Олифике | 2 |
| 34 | 4506388 | Пробка | 2 |
| 34 | 94-2013 | Пробка | 2 |
| 35 | 4042047 | Адаптер | 4 |
| 35 | 445161 | Адаптер | 4 |
| 36 | 954492 | Уплотнительное кольцо | 4 |
| 36 | R26906R | Кольцо O | 4 |
| 37 | 7003365 | Трубка | 1 |
| 37 | 7003795 | Трубка | 1 |
| 38 | 7003362 | Трубка | 1 |
| 38 | 7003804 | Трубка | 1 |
| 39 | 7003364 | Трубка | 1 |
| 39 | 7003796 | Трубка | 1 |
| 40 | 7003361 | Трубка | 1 |
| 40 | 7003803 | Трубка | 1 |
| 41 | 954493 | Уплотнительное кольцо | 8 |
| 42 | 4055998 | Болт | 4 |
| 42 | 4513679 замена: 4055998 | Болт | 4 |
| 43 | 7003366 | Трубка | 1 |
| 43 | 7003798 | Трубка | 1 |
| 44 | 7003363 | Трубка | 1 |
| 44 | 7003797 | Трубка | 1 |
| 45 | 954493 | Уплотнительное кольцо | 8 |
| 46 | 4055998 | Болт | 4 |
| 46 | 4513679 замена: 4055998 | Болт | 4 |
| 47 | 4051170 | Адаптер | 2 |
| 48 | 4000146 | Хомут трубки | 2 |
| 48 | 4053597 | Хомут трубки | 2 |
| 49 | 4051171 | Хомут трубки | 2 |
| 49 | 4055999 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
