Центральный коллектор — HITACHI UH04

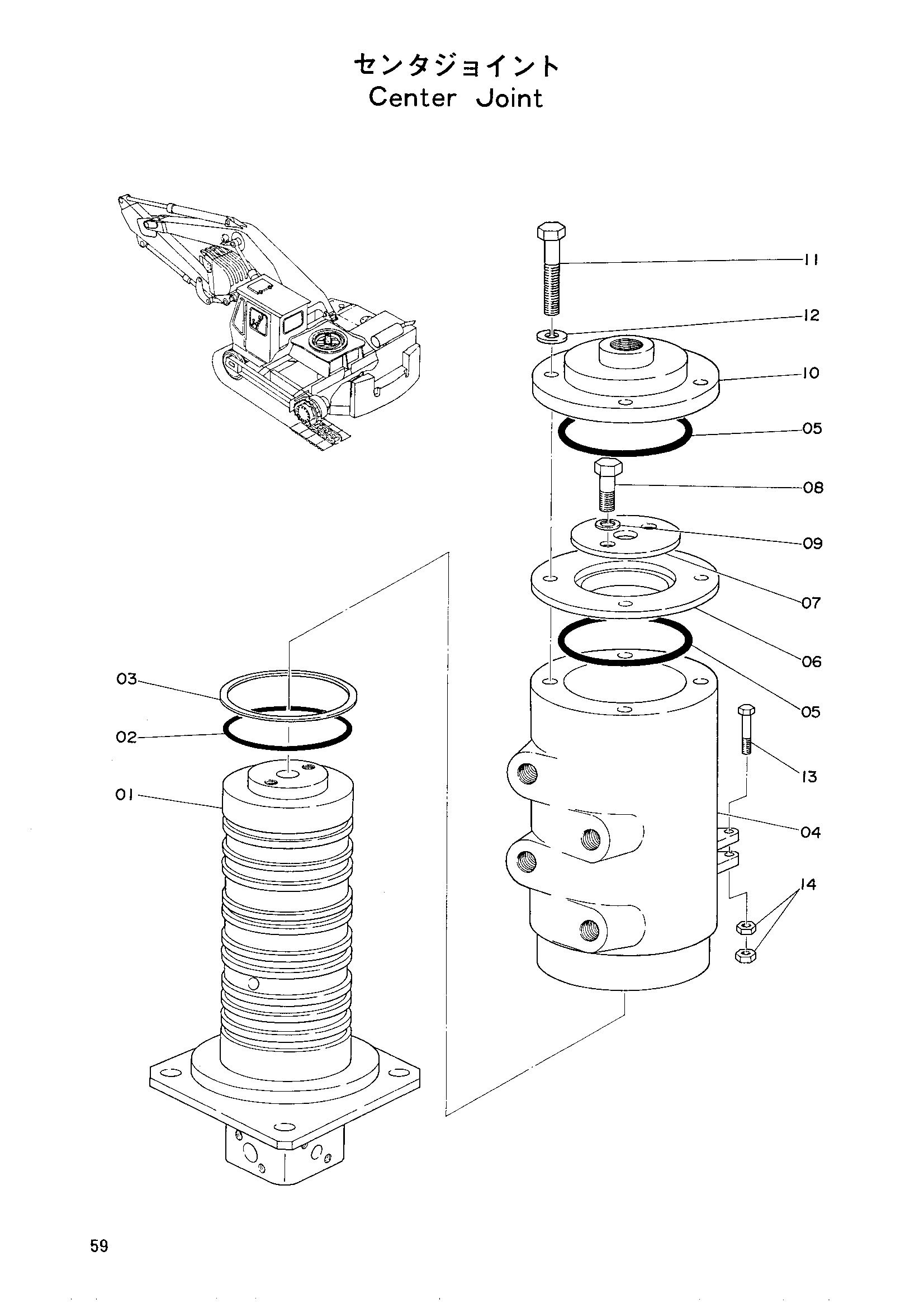

Заводская схема «Центральный коллектор» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016353 | Центральный коллектор в сборе | 1 | |
| 9401890 замена: 9016353 | Центральный коллектор в сборе | 1 | |
| 01 | 9800552 | Шпиндель | 1 |
| 02 | 954488 | Уплотнительное кольцо | 6 |
| 03 | 452534 | Опорное кольцо | 8 |
| 04 | 1000131 | Корпус | 1 |
| 05 | A810105 | Уплотнительное кольцо | 2 |
| 06 | 434513 | Крышка A | 1 |
| 07 | 434512 | Пружинная шайба | 1 |
| 08 | M111022 | Болт | 2 |
| 09 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 434514 | Крышка B | 1 |
| 11 | M111032 | Болт | 4 |
| 12 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | M111480 | Болт | 1 |
| 14 | A501411 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
