Удлинитель рукоять (0.8M) — HITACHI UH04

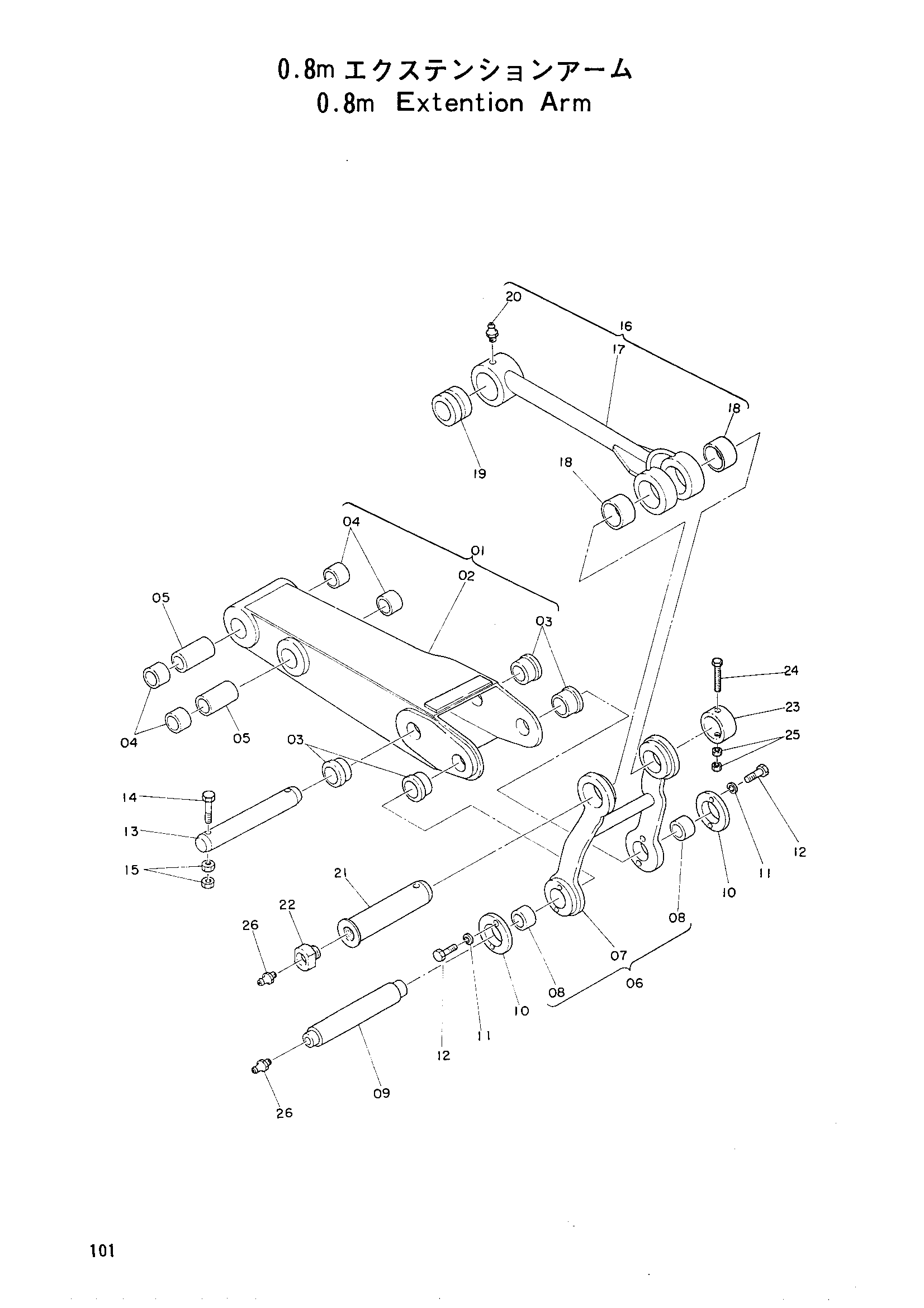

Заводская схема «Удлинитель рукоять (0.8M)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9400868 | Удлинитель рукоять в сборе | 1 | |
| 01 | 9002994 | Рукоять в сборе | 1 |
| 02 | 7000600 | Рукоять | 1 |
| 03 | 450222 | Втулка | 4 |
| 04 | 457906 | Втулка | 4 |
| 05 | 457908 | Трубка | 2 |
| 06 | 9002992 | Тяга | 1 |
| 07 | 7000601 | Тяга | 1 |
| 08 | 450220 | Втулка | 2 |
| 09 | 316195 | Палец | 1 |
| 10 | 450221 | Опора | 2 |
| 11 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 12 | M111232 | Болт | 4 |
| 13 | 316194 | Палец | 1 |
| 14 | M121271 | Болт | 2 |
| 15 | M511207 | Гайка | 4 |
| 16 | 9002993 | Шток в сборе | 1 |
| 17 | 8001029 | Шток | 1 |
| 18 | 458136 | Втулка | 2 |
| 19 | 4008099 | Втулка | 1 |
| 20 | J75481 | Штуцер | 1 |
| 21 | 330166 | Палец | 1 |
| 22 | 457907 | Адаптер | 1 |
| 23 | 458138 | Втулка | 1 |
| 24 | 4006114 | Болт | 1 |
| 25 | M511207 | Гайка | 2 |
| 26 | J75481 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
