Кабина — HITACHI UH04

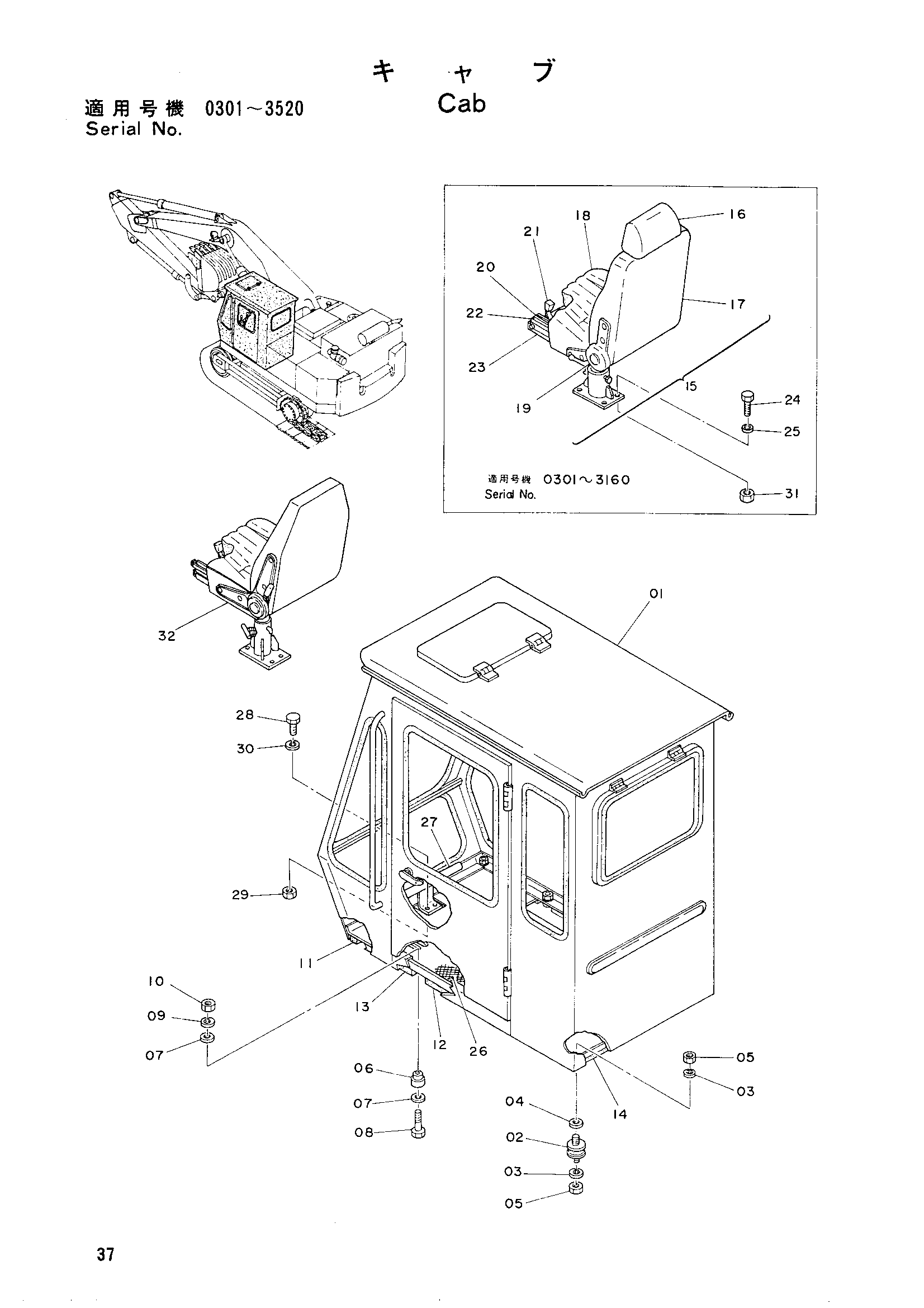

Заводская схема «Кабина» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510771 | Кабина в сборе | 1 |
| 02 | 4504248 | Амортизатор | 4 |
| 03 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 03 | A590010 | Пружинная шайба | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 4506149 | Шайба | 4 |
| 05 | M501008 | Гайка | 8 |
| 06 | 4508538 | Ограничитель | 3 |
| 07 | A590116 | Шайба | 6 |
| 08 | M111663 | Болт | 3 |
| 09 | A590016 замена: A590916 | Пружинная шайба | 3 |
| 10 | M511613 | Гайка | 3 |
| 11 | 4510911 | Резиновая прокладка | 1 |
| 12 | 4509674 | Резиновая прокладка | 2 |
| 13 | 4509675 | Резиновая прокладка | 2 |
| 14 | 4510912 | Резиновая прокладка | 1 |
| 15 | 4034676 | Сиденье | 1 |
| 15 | 4510671 | Сиденье | 1 |
| 16 | 4512573 | Головка опора | 1 |
| 17 | 4512574 | Задний сиденье | 1 |
| 18 | 4512575 | Амортизатор сиденье | 1 |
| 19 | 4512576 | Реклининг мекха | 1 |
| 20 | 4512577 | Рама | 1 |
| 21 | 4512578 | Механизм натяжения | 1 |
| 22 | 4512579 | Механизм натяжения | 1 |
| 23 | 4034677 | Ризер | 1 |
| 23 | 4512580 | Рисер | 1 |
| 24 | M101228 | Болт | 4 |
| 25 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 25 | A590012 | Пружинная шайба | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 3005332 | Резиновая прокладка | 1 |
| 26 | 3502181 замена: 3005332 | Резиновая прокладка | 1 |
| 27 | 989222 | Стойка | 1 |
| 28 | M101025 | Болт | 2 |
| 29 | M501008 | Гайка | 2 |
| 30 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 31 | M501210 | Гайка | 4 |
| 32 | 4053497 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
