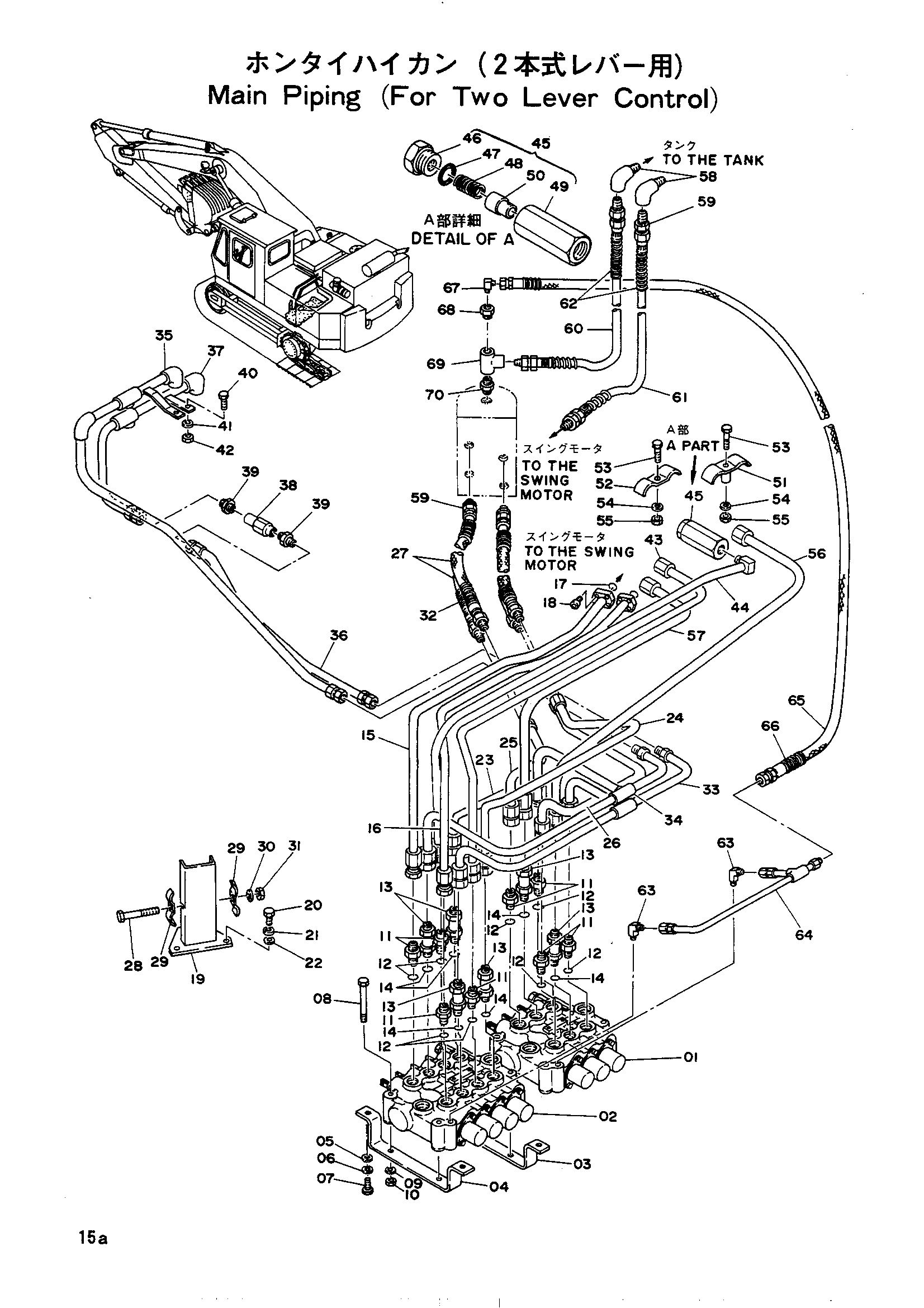

Основные гидролинии (для 2-рычаг управление) — HITACHI UH04
Заводская схема «Основные гидролинии (для 2-рычаг управление)» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4063360 | Гидрораспределитель | 1 |
| 02 | 4063361 | Гидрораспределитель | 1 |
| 03 | 3008926 | Опора | 2 |
| 04 | 3008925 | Опора | 2 |
| 05 | A590112 | Шайба | 8 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | M111232 | Болт | 8 |
| 08 | M111000 | Болт | 6 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | M501008 | Гайка | 6 |
| 11 | 4042040 | Адаптер | 8 |
| 12 | U12547U | О-ринг-в1530-12 | 8 |
| 13 | 4058629 | Адаптер | 6 |
| 14 | U12547U | О-ринг-в1530-12 | 6 |
| 15 | 7004282 | Трубка | 1 |
| 16 | 7004283 | Трубка | 1 |
| 17 | A811025 | Уплотнительное кольцо | 2 |
| 18 | M340832 | Болт с внутренним шестигранником | 8 |
| 19 | 8007010 | Опора | 1 |
| 20 | M111018 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | 4506149 | Шайба | 2 |
| 23 | 7004285 | Трубка | 1 |
| 24 | 7004286 | Трубка | 1 |
| 25 | 8007762 | Трубка | 1 |
| 26 | 7004284 | Трубка | 1 |
| 27 | 4054342 | Шланг | 4 |
| 28 | M111004 | Болт | 1 |
| 29 | 4053596 | Хомут трубки | 2 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | M511008 | Гайка | 1 |
| 32 | 4053915 | Защитный кожух | 4 |
| 33 | 8007760 | Трубка | 1 |
| 34 | 8007761 | Трубка | 1 |
| 35 | 8008967 | Трубка | 1 |
| 36 | 9705390 | Трубка | 1 |
| 37 | 8008512 | Трубка | 1 |
| 38 | 4062423 | Клапан | 1 |
| 39 | 94-1304 | Адаптер | 2 |
| 40 | M111025 | Болт | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | M511008 | Гайка | 2 |
| 43 | 8007758 | Трубка | 1 |
| 44 | 8007759 | Трубка | 1 |
| 45 | 9403129 | Клапан в сборе | 1 |
| 46 | 4512853 | Адаптер | 1 |
| 47 | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4512604 | Пружина | 1 |
| 49 | 3502622 | Корпус | 1 |
| 50 | 4512852 | Поршень | 1 |
| 51 | 9800799 | Хомут трубки | 1 |
| 52 | 4053600 | Хомут трубки | 1 |
| 53 | M111071 | Болт | 2 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | M501008 | Гайка | 2 |
| 56 | 8007756 | Трубка | 1 |
| 57 | 8007757 | Трубка | 1 |
| 58 | 94-0632 | Угловой штуцер: S | 2 |
| 59 | 94-1303 | Адаптер | 8 |
| 60 | 4054359 | Шланг | 1 |
| 61 | 4054360 | Шланг | 1 |
| 62 | 4044420 | Защитный кожух | 2 |
| 63 | 94-1501 | Угловой штуцер | 2 |
| 64 | 8008745 | Трубка дренажный | 1 |
| 65 | 4055153 | Шланг | 1 |
| 66 | 4053615 | Защитный кожух | 1 |
| 67 | 94-1401 | Угловой штуцер | 1 |
| 68 | J728482 | Переходник | 1 |
| 69 | J70484 | Тройник | 1 |
| 70 | J70784 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
