Рычаг управления — HITACHI UH04

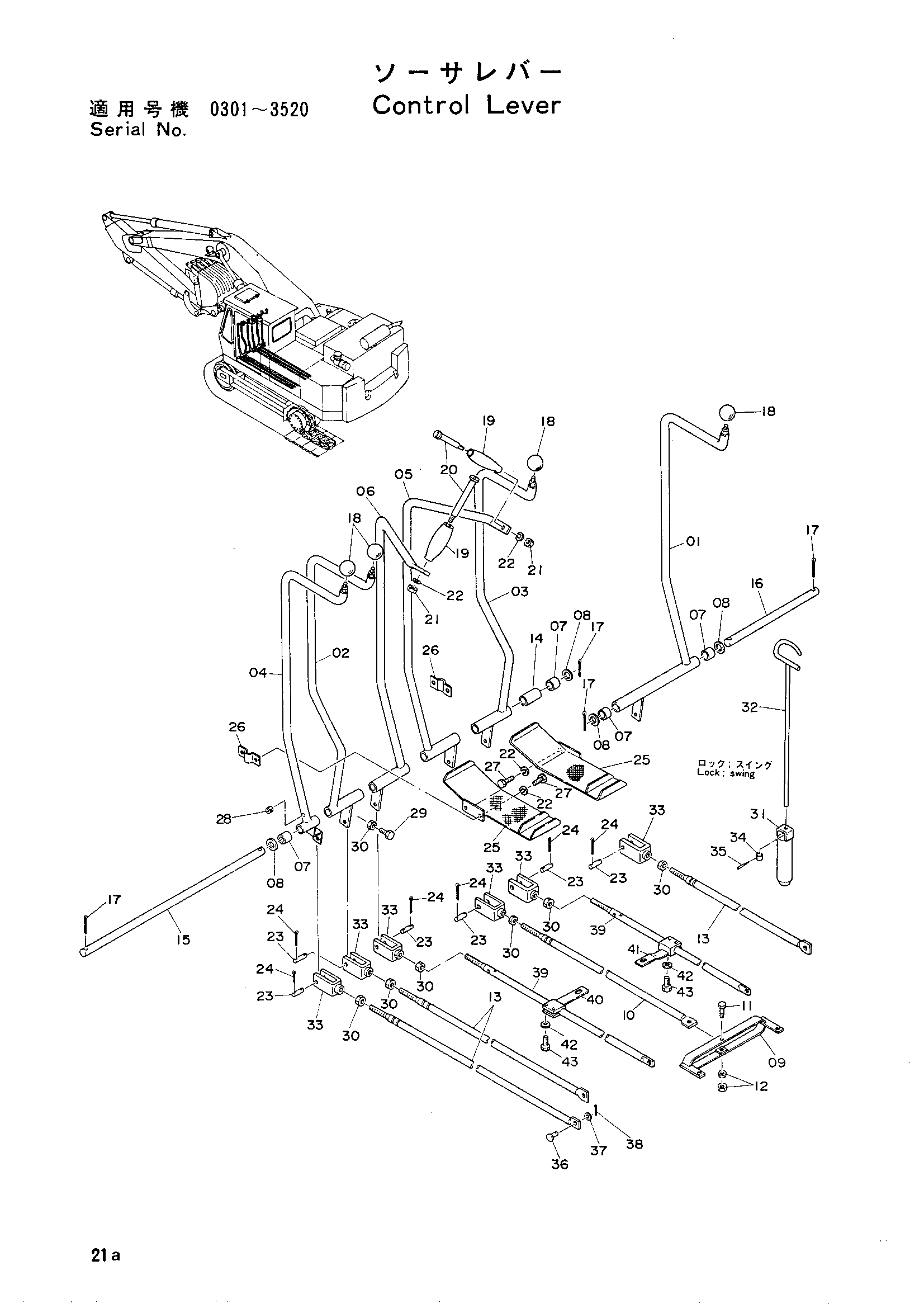

Заводская схема «Рычаг управления» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7501029	Рычаг стрела	1
02	7002491	Рычаг рукоять	1
02	7501031 замена: 7002491	Рычаг рукоять	1
03	7002492	Рычаг ковш	1
03	7501030 замена: 7002942	Рычаг ковш	1
04	7501028	Рычаг поворот	1
05	7501026	Рычаг ход	1
06	7501027	Рычаг ход	1
07	4005993	Втулка	12
08	A590120	Шайба	3
09	812963	Тяга	1
10	4004595	Шток	1
11	M210856	Болт	1
12	M500805	Гайка	2
13	4004596	Шток	3
14	4510974	Проставка	1
15	437061	Вал	1
16	445999	Вал	1
17	A764032	Шплинт	4
18	487080	Рукоятка	4
19	437059	Рукоятка	2
20	497510	Болт	2
21	M501008	Гайка	2
22	A590010 замена: A590910	Пружинная шайба	6
22	A590010	Пружинная шайба	6
22	A590910	Пружинная шайба	6
23	445333	Палец	6
24	A762020	Шплинт	6
25	87646	Педаль	2
26	4507563	Опора	2
27	M111025	Болт	4
28	487081	Резиновая втулка	1
29	4004597	Болт	1
30	M501210	Гайка	7
31	9800673	Блокировка поворот	1
32	9800674	Штанга	1
33	9700165	Концевой вилка	6
34	4502319	Втулка	1
35	490857	Пружинный штифт	1
36	972401	Палец	7
37	972403	Шайба	7
38	972402	Шплинт	7
39	4513464	Шток	2
40	8502084	Рычаг	1
41	8502085	Рычаг	1
42	A590012 замена: A590912	Пружинная шайба	4
42	A590012	Пружинная шайба	4
42	A590912	Пружинная шайба	4
43	M121232	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
