Гидроцилиндр рукояти — HITACHI UH04

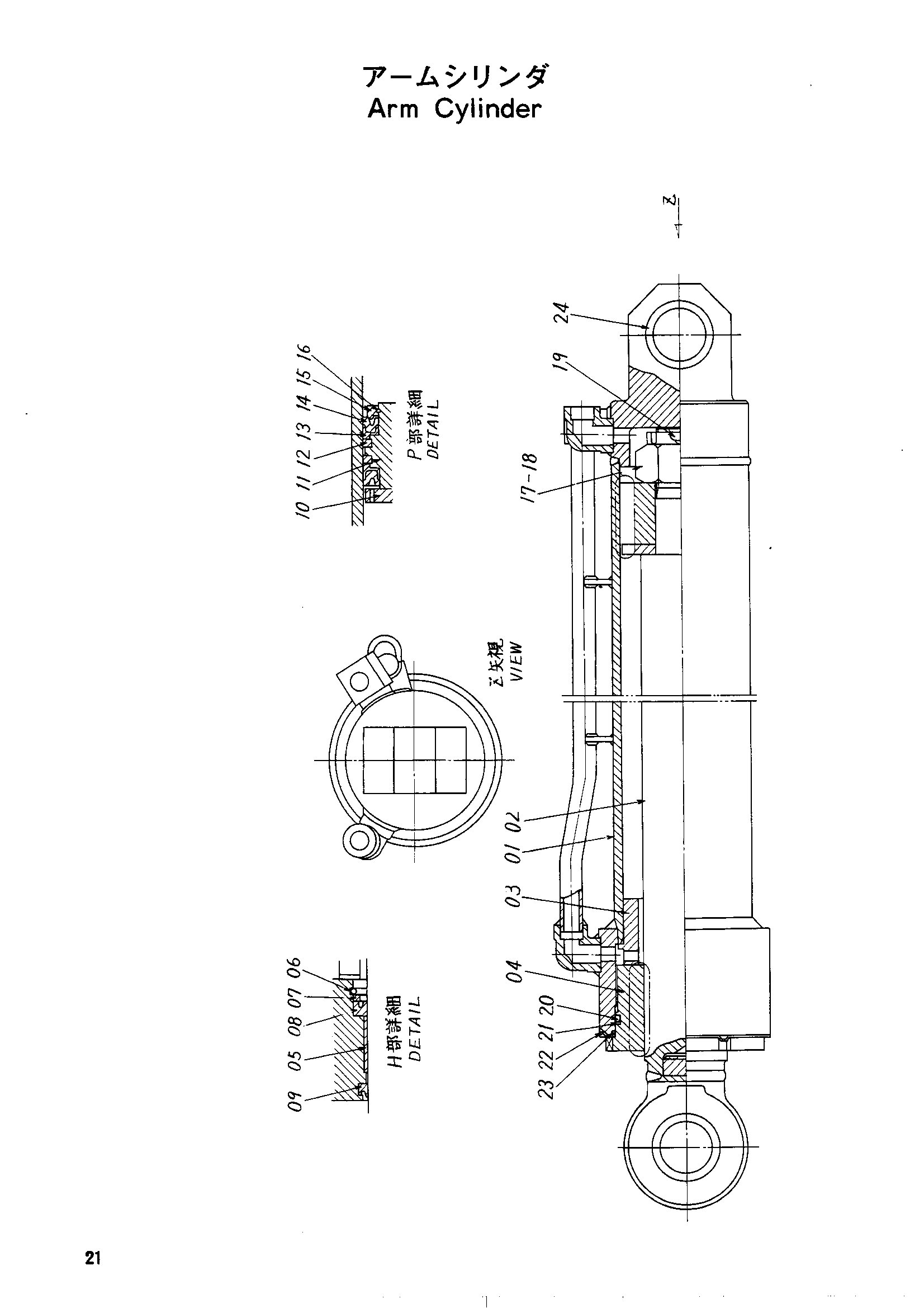

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3009522 | Гидроцилиндр рукояти | 1 | |
| 01 | 4067381 | Гидроцилиндр трубка | 1 |
| 02 | 4067380 | Шток поршня | 1 |
| 03 | 4067379 | Проставка | 1 |
| 04 | 4067378 | Головка блока цилиндров | 1 |
| 05 | 4501895 | Втулка | 1 |
| 06 | 4506137 | Кольцо фиксатор | 1 |
| 07 | 4506138 | Головка манжета | 1 |
| 08 | 4512987 | U-образная манжета | 1 |
| 09 | 4067377 | Грязесъёмное кольцо | 1 |
| 10 | 4067375 | Держатель | 1 |
| 11 | 4067376 | Поршень | 1 |
| 12 | 4510846 | Поршневое кольцо | 2 |
| 13 | 4510847 | Уплотнение нейлоновый | 2 |
| 14 | 4510848 | U-образная манжета | 2 |
| 15 | 4510849 | Держатель у-ринг | 1 |
| 16 | 4510850 | Ограничитель | 1 |
| 17 | 992632 | Регулировочная шайба | 1 |
| 18 | 4503558 | Корончатая гайка | 1 |
| 19 | A768090 | Шплинт | 1 |
| 20 | 996189 | Уплотнительное кольцо | 1 |
| 21 | 4067372 | Опорное кольцо | 1 |
| 22 | 4067374 | Стопорная шайба | 1 |
| 23 | 4067373 | Уплотнительное кольцо | 1 |
| 24 | 4509928 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
