Гидромотор трубопроводы — HITACHI UH04

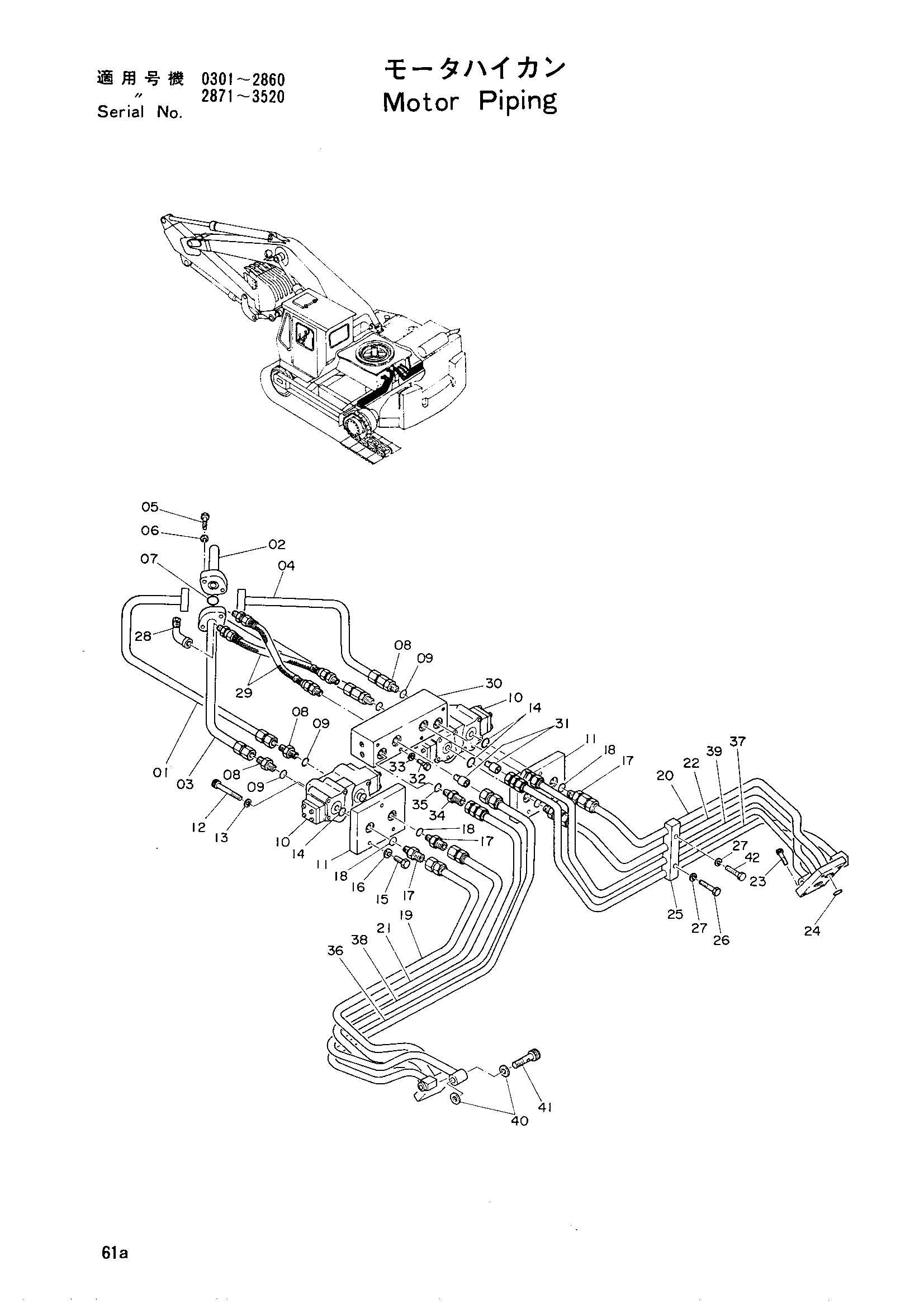

Заводская схема «Гидромотор трубопроводы» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402855	Гидромотор трубопроводы в сборе	1
01	7000737	Трубка	1
02	7000738	Трубка	1
03	7000739	Трубка	1
04	7000740	Трубка	1
05	M121236	Болт	8
06	A590012 замена: A590912	Пружинная шайба	8
07	A810025	Уплотнительное кольцо	4
08	445161	Адаптер	4
09	954492	Уплотнительное кольцо	4
10	4507167	Тормозной клапан	2
11	3000046	Фланец	2
12	4507155 замена: M351290	Болт с внутренним шестигранником	12
13	495841	Пружинная шайба	12
14	A810035	Уплотнительное кольцо	4
15	M121228	Болт	6
16	A590012 замена: A590912	Пружинная шайба	6
17	445161	Адаптер	4
18	954492	Уплотнительное кольцо	4
19	7000504	Трубка	1
20	7000505	Трубка	1
21	7000506	Трубка	1
22	7000507	Трубка	1
23	455854	Болт с внутренним шестигранником	16
24	A810030	Уплотнительное кольцо	4
25	4000146	Хомут трубки	4
26	M121250	Болт	2
26	M121250	Болт	4
27	A590012 замена: A590912	Пружинная шайба	4
28	446749	Угловой штуцер	1
29	3000047	Резиновый шланг	2
30	2001916	Блок	1
30	2004239	Блок	1
31	9403159	Дроссель	2
32	M121228	Болт	4
33	A590012 замена: A590912	Пружинная шайба	4
34	445161	Адаптер	4
35	954492	Уплотнительное кольцо	4
36	7000550	Трубка дренажный	1
37	7000551	Трубка дренажный	1
38	7000552	Трубка дренажный	1
39	7000553	Трубка дренажный	1
40	4003998	Уплотнительная шайба	8
41	4004230	Болт с внутренним шестигранником	4
42	M121256	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
