Кабина в сборе — HITACHI UH04

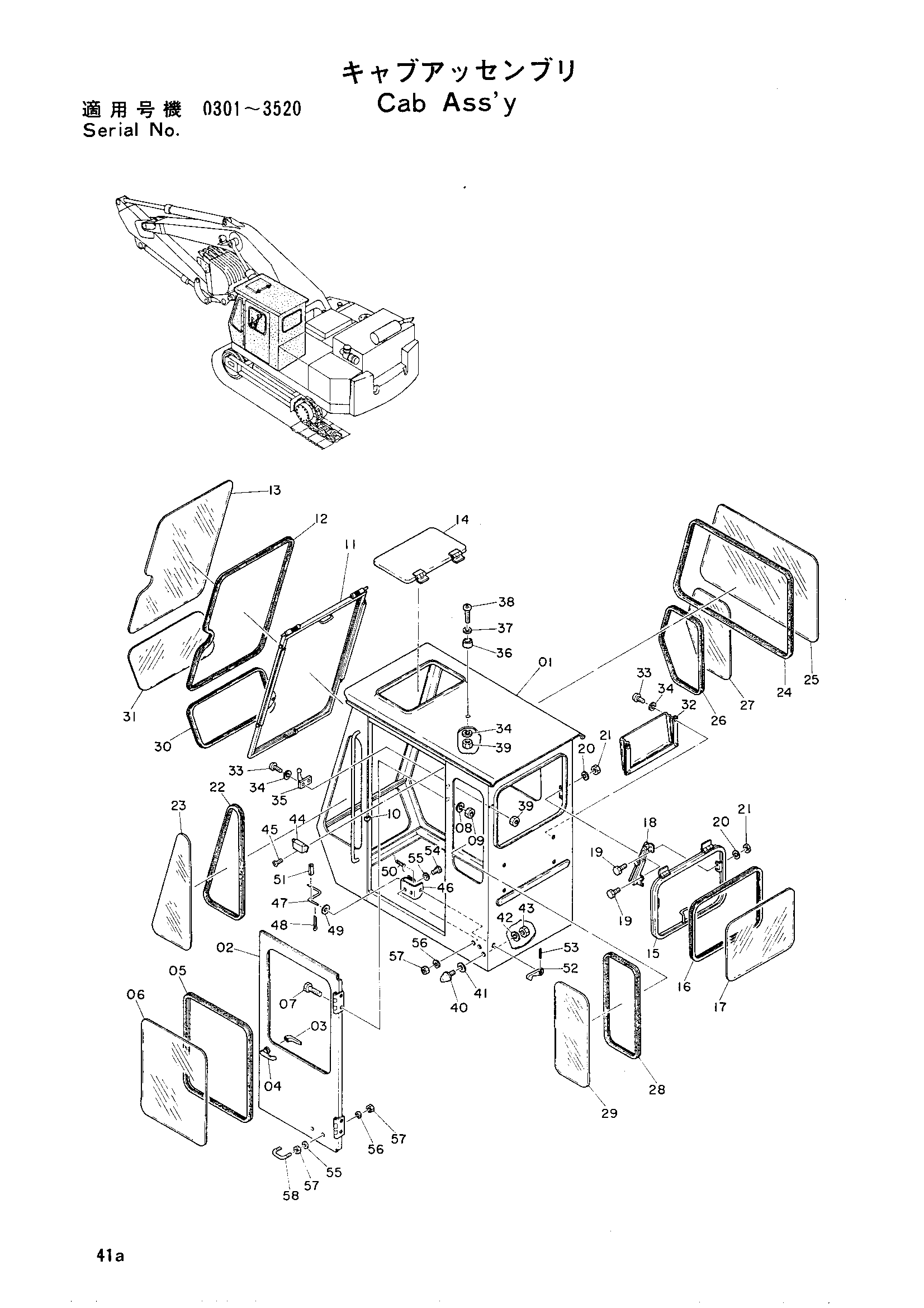

Заводская схема «Кабина в сборе» для HITACHI UH04. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4510771 | Кабина в сборе | 1 | |
| 01 | 4512064 | Кабина | 1 |
| 02 | 6001212 | Дверь | 1 |
| 02 | 6500631 | Дверь | 1 |
| 03 | 4004135 | Рукоятка внутренний | 1 |
| 04 | 4004134 | Рукоятка наружный | 1 |
| 05 | 4503184 | Х-руббер | 1 |
| 06 | 4503183 | Стекло | 1 |
| 07 | M111018 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | M501008 | Гайка | 4 |
| 10 | 4503190 | Кеепер дверь | 1 |
| 11 | 4512071 | Рама | 1 |
| 12 | 4509662 | Х-руббер | 1 |
| 13 | 4512066 | Стекло | 1 |
| 14 | 8501651 | Крышка | 1 |
| 15 | 7501347 | Рама | 1 |
| 16 | 4008194 | Х-руббер | 1 |
| 17 | 4004128 | Стекло | 1 |
| 18 | 3000563 | Рукоятка | 2 |
| 19 | M200616 | Болт | 8 |
| 20 | A590006 замена: A590906 | Пружинная шайба | 8 |
| 21 | M500605 | Гайка | 8 |
| 22 | 4503188 | Х-руббер | 1 |
| 23 | 4004130 | Стекло | 1 |
| 24 | 4503185 | Х-руббер | 1 |
| 25 | 4509666 | Стекло | 1 |
| 26 | 4509667 | Х-руббер | 1 |
| 27 | 4509668 | Стекло | 1 |
| 28 | 4008191 | Х-руббер | 1 |
| 29 | 4509669 | Стекло | 1 |
| 30 | 4509670 | Х-руббер | 1 |
| 31 | 4512069 | Стекло | 1 |
| 32 | 485010 | Поккет | 1 |
| 33 | M430513 | Винт | 6 |
| 34 | A590005 замена: A590905 | Пружинная шайба | 7 |
| 35 | 4503194 | Крюк | 1 |
| 36 | 485013 | Амортизатор | 1 |
| 37 | A590105 | Плоская шайба | 1 |
| 38 | M430528 | Винт | 1 |
| 39 | M500504 | Гайка | 3 |
| 40 | 487195 | Ограничитель | 2 |
| 41 | 4511876 | Шайба | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | A501008 | Гайка | 2 |
| 44 | 3501677 | ASH трай | 1 |
| 45 | M470406 | Винт | 3 |
| 46 | 8501372 | Кронштейн | 1 |
| 47 | 4044201 | Рычаг | 1 |
| 48 | A764022 | Шплинт | 1 |
| 49 | A590114 | Шайба | 2 |
| 50 | 4512906 | Пружина | 1 |
| 51 | 4512300 | Пружинный штифт | 1 |
| 52 | 4034013 | Защёлка | 1 |
| 53 | 446750 | Пружинный штифт | 1 |
| 54 | M200822 | Болт | 2 |
| 55 | A590108 | Шайба | 4 |
| 56 | A590908 | Пружинная шайба | 4 |
| 57 | M500807 | Гайка | 6 |
| 58 | 4034014 | Штанга блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
