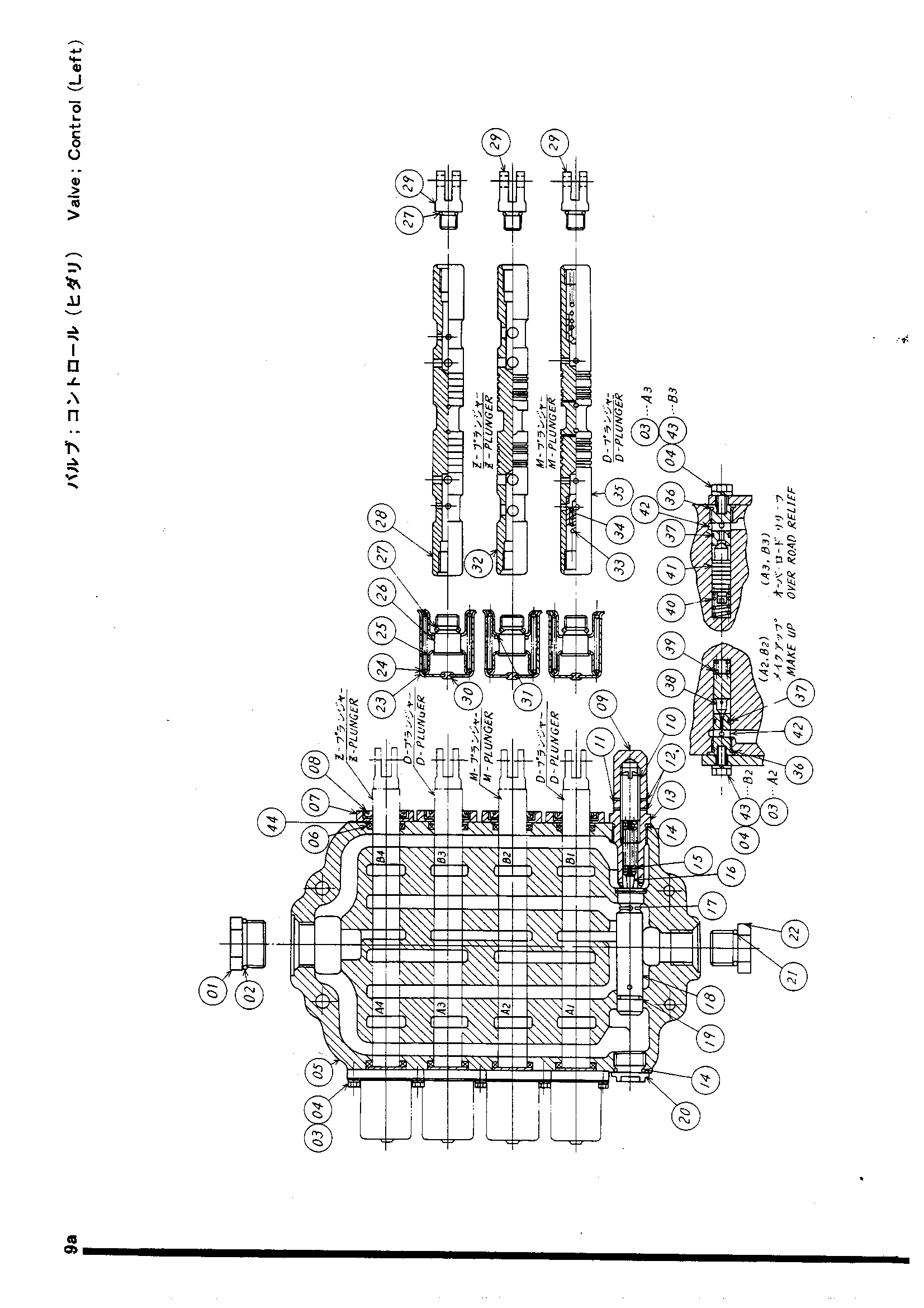

Гидрораспределитель (левый)<UH03D, DT, M-2, UH04> — HITACHI UH03DT

Заводская схема «Гидрораспределитель (левый)<UH03D, DT, M-2, UH04>» для HITACHI UH03DT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	973334	Гидрораспределитель (левый)	1
	973334	Гидрораспределитель (левый)	1
	973334	Гидрораспределитель (левый)	1
	973334	Гидрораспределитель (левый)	1
01	4009378	Колпачок	1
01	4009378	Колпачок	1
01	4009378	Колпачок	1
01	4009378	Колпачок	1
02	972382	Уплотнительное кольцо	1
02	972382	Уплотнительное кольцо	1
02	972382	Уплотнительное кольцо	1
02	972382	Уплотнительное кольцо	1
03	972399	Болт	14
03	972399	Болт	14
03	972399	Болт	14
03	972399	Болт	14
04	972398	Стопорная шайба	16
04	972398	Стопорная шайба	16
04	972398	Стопорная шайба	16
04	972398	Стопорная шайба	16
05	4009370 замена: T973334	Лампа корпус	1
05	4009370 замена: T973334	Лампа корпус	1
05	4009370 замена: T973334	Лампа корпус	1
05	4009370 замена: T973334	Лампа корпус	1
06	972374	Кольцо X	8
06	972374	Кольцо X	8
06	972374	Кольцо X	8
06	972374	Кольцо X	8
07	972405	Фиксатор	8
07	972405	Фиксатор	8
07	972405	Фиксатор	8
07	972405	Фиксатор	8
08	972404	Пылезащитное уплотнение	4
08	972404	Пылезащитное уплотнение	4
08	972404	Пылезащитное уплотнение	4
08	972404	Пылезащитное уплотнение	4
09	972396	Гайка колпачок	1
09	972396	Гайка колпачок	1
09	972396	Гайка колпачок	1
09	972396	Гайка колпачок	1
10	972395	Винт	1
10	972395	Винт	1
10	972395	Винт	1
10	972395	Винт	1
11	972394	Гайка	1
11	972394	Гайка	1
11	972394	Гайка	1
11	972394	Гайка	1
12	972380	Манжета	2
12	972380	Манжета	2
12	972380	Манжета	2
12	972380	Манжета	2
13	972393	Колпачок предохранительный	1
13	972393	Колпачок предохранительный	1
13	972393	Колпачок предохранительный	1
13	972393	Колпачок предохранительный	1
14	972376	Уплотнительное кольцо	2
14	972376	Уплотнительное кольцо	2
14	972376	Уплотнительное кольцо	2
14	972376	Уплотнительное кольцо	2
15	4009371	Пружина	1
15	4009371	Пружина	1
15	4009371	Пружина	1
15	4009371	Пружина	1
16	972378	Поппет предохранительный	1
16	972378	Поппет предохранительный	1
16	972378	Поппет предохранительный	1
16	972378	Поппет предохранительный	1
17	4009381	Провод орифике	1
17	4009381	Провод орифике	1
17	4009381	Провод орифике	1
17	4009381	Провод орифике	1
18	972377	Картридж	1
18	972377	Картридж	1
18	972377	Картридж	1
18	972377	Картридж	1
19	4009553	Уплотнительное кольцо	1
19	4009553	Уплотнительное кольцо	1
19	4009553	Уплотнительное кольцо	1
19	4009553	Уплотнительное кольцо	1
20	4009382	Колпачок	1
20	4009382	Колпачок	1
20	4009382	Колпачок	1
20	4009382	Колпачок	1
21	972383	Уплотнительное кольцо	1
21	972383	Уплотнительное кольцо	1
21	972383	Уплотнительное кольцо	1
21	972383	Уплотнительное кольцо	1
22	4009385	Колпачок	1
22	4009385	Колпачок	1
22	4009385	Колпачок	1
22	4009385	Колпачок	1
23	972392	Крышка пружина	4
23	972392	Крышка пружина	4
23	972392	Крышка пружина	4
23	972392	Крышка пружина	4
24	972397	Пружина	4
24	972397	Пружина	4
24	972397	Пружина	4
24	972397	Пружина	4
25	972390	Направляющая пружины	8
25	972390	Направляющая пружины	8
25	972390	Направляющая пружины	8
25	972390	Направляющая пружины	8
26	972389	Колпачок плунжер	4
26	972389	Колпачок плунжер	4
26	972389	Колпачок плунжер	4
26	972389	Колпачок плунжер	4
27	972381	Уплотнительное кольцо	8
27	972381	Уплотнительное кольцо	8
27	972381	Уплотнительное кольцо	8
27	972381	Уплотнительное кольцо	8
28	4009388	Плунжер	1
28	4009388	Плунжер	1
28	4009388	Плунжер	1
28	4009388	Плунжер	1
29	4009550	Проушина плунжер	4
29	4009550	Проушина плунжер	4
29	4009550	Проушина плунжер	4
29	4009550	Проушина плунжер	4
30	4009551	Пробка сапун	4
30	4009551	Пробка сапун	4
30	4009551	Пробка сапун	4
30	4009551	Пробка сапун	4
31	4009379	Проставка	1
31	4009379	Проставка	1
31	4009379	Проставка	1
31	4009379	Проставка	1
32	4009380 замена: T973334	Плунжер	1
32	4009380 замена: T973334	Плунжер	1
32	4009380 замена: T973334	Плунжер	1
32	4009380 замена: T973334	Плунжер	1
33	4009552	Пружина	4
33	4009552	Пружина	4
33	4009552	Пружина	4
33	4009552	Пружина	4
34	972391	Обратный клапан	4
34	972391	Обратный клапан	4
34	972391	Обратный клапан	4
34	972391	Обратный клапан	4
35	4009549 замена: T973334	Плунжер	2
35	4009549 замена: T973334	Плунжер	2
35	4009549 замена: T973334	Плунжер	2
35	4009549 замена: T973334	Плунжер	2
36	972385	Уплотнительное кольцо	4
36	972385	Уплотнительное кольцо	4
36	972385	Уплотнительное кольцо	4
36	972385	Уплотнительное кольцо	4
37	972384	Уплотнительное кольцо	4
37	972384	Уплотнительное кольцо	4
37	972384	Уплотнительное кольцо	4
37	972384	Уплотнительное кольцо	4
38	4009383	Обратный клапан	2
38	4009383	Обратный клапан	2
38	4009383	Обратный клапан	2
38	4009383	Обратный клапан	2
39	4009384	Пружина	2
39	4009384	Пружина	2
39	4009384	Пружина	2
39	4009384	Пружина	2
40	4009548	Пружина	2
40	4009548	Пружина	2
40	4009548	Пружина	2
40	4009548	Пружина	2
41	972387	Предохранительный клапан	2
41	972387	Предохранительный клапан	2
41	972387	Предохранительный клапан	2
41	972387	Предохранительный клапан	2
42	972388	Сиденье	4
42	972388	Сиденье	4
42	972388	Сиденье	4
42	972388	Сиденье	4
43	972400	Болт	2
43	972400	Болт	2
43	972400	Болт	2
43	972400	Болт	2
44	972386	Опорное кольцо	8
44	972386	Опорное кольцо	8
44	972386	Опорное кольцо	8
44	972386	Опорное кольцо	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH03DT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
