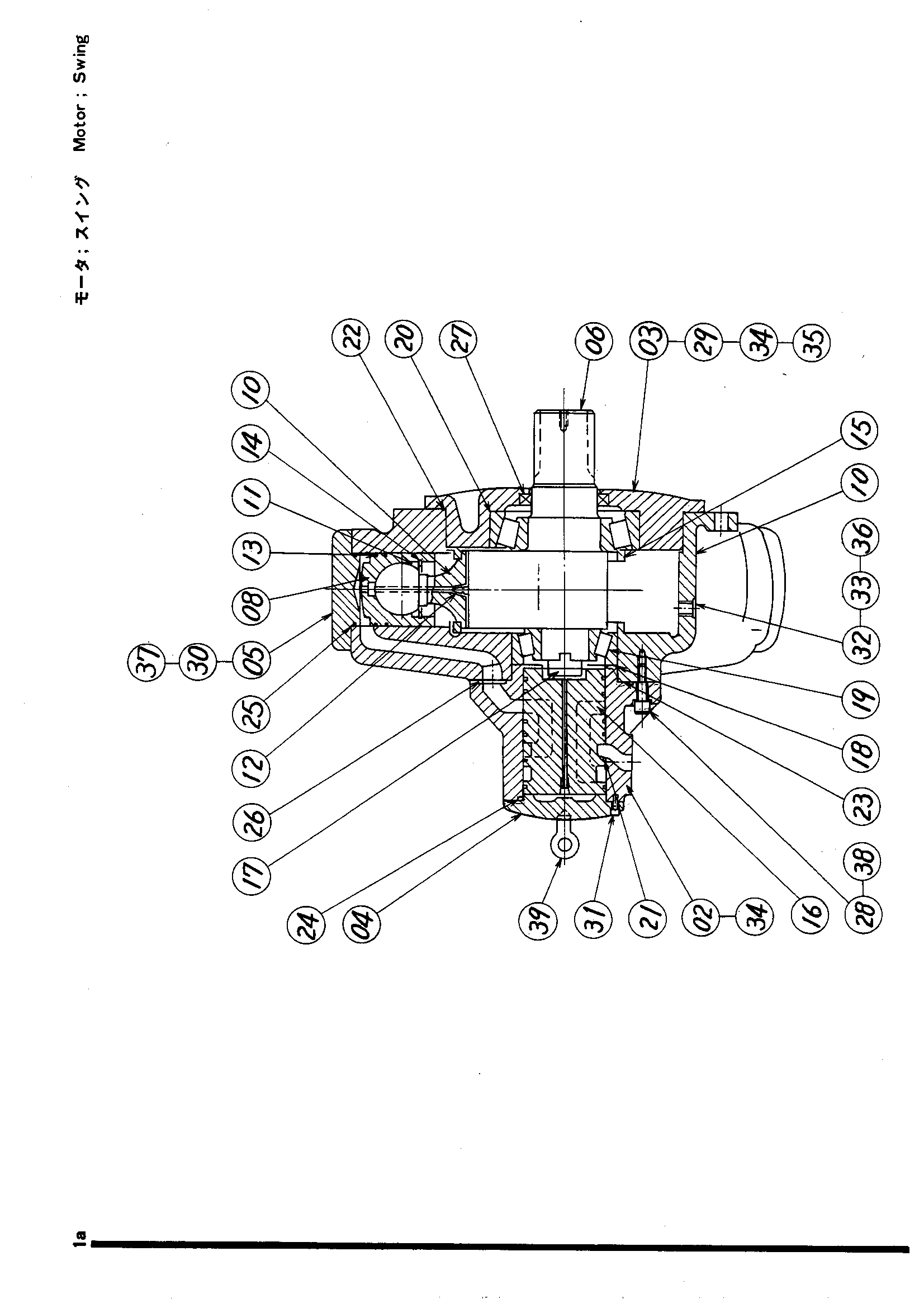

Гидромотор поворота <UH03D, DT, M-2, WH03, UH04> — HITACHI UH03DT

Заводская схема «Гидромотор поворота <UH03D, DT, M-2, WH03, UH04>» для HITACHI UH03DT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	329319 замена: 4508208	Гидромотор поворот	1
	329319 замена: M121022	Гидромотор поворот	1
	329319 замена: T3501476	Гидромотор поворот	1
	329319 замена: 4508208	Гидромотор поворот	1
	329319 замена: M121022	Гидромотор поворот	1
	329319 замена: T3501476	Гидромотор поворот	1
	329319 замена: 4508208	Гидромотор поворот	1
	329319 замена: M121022	Гидромотор поворот	1
	329319 замена: T3501476	Гидромотор поворот	1
	3501476	Гидромотор (без клапан тормоз)	1
	3501476	Гидромотор (без клапан тормоз)	1
	3501476	Гидромотор (без клапан тормоз)	1
	3501476	Гидромотор (без клапан тормоз)	1
	3501476	Гидромотор (без клапан тормоз)	1
	4005820 замена: M121022	Гидромотор (с клапан тормоз)	1
	4005820 замена: M340836	Гидромотор (с клапан тормоз)	1
	4005820 замена: T4507154	Гидромотор (с клапан тормоз)	1
	4005820 замена: M121022	Гидромотор (с клапан тормоз)	1
	4005820 замена: M340836	Гидромотор (с клапан тормоз)	1
	4005820 замена: T4507154	Гидромотор (с клапан тормоз)	1
	4005820 замена: M121022	Гидромотор (с клапан тормоз)	1
	4005820 замена: M340836	Гидромотор (с клапан тормоз)	1
	4005820 замена: T4507154	Гидромотор (с клапан тормоз)	1
	4507154	Гидромотор (с клапан тормоз)	1
	4507154	Гидромотор (с клапан тормоз)	1
	4507154	Гидромотор (с клапан тормоз)	1
	4507154	Гидромотор (с клапан тормоз)	1
01	4003091 замена: 4513261	Корпус	1
01	4003091 замена: 4513262	Корпус	1
01	4003091 замена: 4513263	Корпус	1
01	4003091 замена: T4513486	Корпус	1
01	4003091 замена: 4513261	Корпус	1
01	4003091 замена: 4513262	Корпус	1
01	4003091 замена: 4513263	Корпус	1
01	4003091 замена: T4513486	Корпус	1
01	4003091 замена: 4513261	Корпус	1
01	4003091 замена: 4513262	Корпус	1
01	4003091 замена: 4513263	Корпус	1
01	4003091 замена: T4513486	Корпус	1
01	4513486	Корпус	1
01	4513486	Корпус	1
01	4513486	Корпус	1
01	4513486	Корпус	1
01	4513486	Корпус	1
02	4003092 замена: 4513493	Корпус	1
02	4003092 замена: T4513487	Корпус	1
02	4003092 замена: 4513493	Корпус	1
02	4003092 замена: T4513487	Корпус	1
02	4003092 замена: 4513493	Корпус	1
02	4003092 замена: T4513487	Корпус	1
02	4513487	Корпус клапан	1
02	4513487	Корпус клапан	1
02	4513487	Корпус клапан	1
02	4513487	Корпус клапан	1
02	4513487	Корпус клапан	1
03	4003093 замена: I4513488	Крышка передний	1
03	4003093 замена: I4513488	Крышка передний	1
03	4003093 замена: I4513488	Крышка передний	1
03	4513488	Крышка передний	1
03	4513488	Крышка передний	1
03	4513488	Крышка передний	1
03	4513488	Крышка передний	1
03	4513488	Крышка передний	1
04	4003094 замена: 4513497	Крышка задний	1
04	4003094 замена: T4513489	Крышка задний	1
04	4003094 замена: 4513497	Крышка задний	1
04	4003094 замена: T4513489	Крышка задний	1
04	4003094 замена: 4513497	Крышка задний	1
04	4003094 замена: T4513489	Крышка задний	1
04	4513489	Крышка задний	1
04	4513489	Крышка задний	1
04	4513489	Крышка задний	1
04	4513489	Крышка задний	1
04	4513489	Крышка задний	1
05	4003095 замена: I4513490	Крышка гидроцилиндр	1
05	4003095 замена: I4513490	Крышка гидроцилиндр	1
05	4003095 замена: I4513490	Крышка гидроцилиндр	1
05	4513490	Крышка гидроцилиндр	1
05	4513490	Крышка гидроцилиндр	1
05	4513490	Крышка гидроцилиндр	1
05	4513490	Крышка гидроцилиндр	1
05	4513490	Крышка гидроцилиндр	1
06	4003096 замена: M121022	Вал кранк	1
06	4003096 замена: T4513491	Вал кранк	1
06	4003096 замена: M121022	Вал кранк	1
06	4003096 замена: T4513491	Вал кранк	1
06	4003096 замена: M121022	Вал кранк	1
06	4003096 замена: T4513491	Вал кранк	1
06	4513491	Вал кранк	1
06	4513491	Вал кранк	1
06	4513491	Вал кранк	1
06	4513491	Вал кранк	1
06	4513491	Вал кранк	1
07	4003362	Пистонсаву.	5
07	4003362	Пистонсаву.	5
07	4003362	Пистонсаву.	5
07	4003362	Пистонсаву.	5
08	4003097	Поршень	5
08	4003097	Поршень	5
08	4003097	Поршень	5
08	4003097	Поршень	5
09	4513900	CON шток дополнительный группа	5
09	4513900	CON шток дополнительный группа	5
09	4513900	CON шток дополнительный группа	5
09	4513900	CON шток дополнительный группа	5
10	4003098	Шток коннектинг	5
10	4003098	Шток коннектинг	5
10	4003098	Шток коннектинг	5
10	4003098	Шток коннектинг	5
11	4003099	Кольцо	5
11	4003099	Кольцо	5
11	4003099	Кольцо	5
11	4003099	Кольцо	5
12	4003101	Регулировочный	5
12	4003101	Регулировочный	5
12	4003101	Регулировочный	5
12	4003101	Регулировочный	5
13	4003107	Поршневое кольцо	10
13	4003107	Поршневое кольцо	10
13	4003107	Поршневое кольцо	10
13	4003107	Поршневое кольцо	10
14	4003109	Кольцо	5
14	4003109	Кольцо	5
14	4003109	Кольцо	5
14	4003109	Кольцо	5
15	4003100	Кольцо направляющая	2
15	4003100	Кольцо направляющая	2
15	4003100	Кольцо направляющая	2
15	4003100	Кольцо направляющая	2
16	4003152 замена: I4513492	Клапан	1
16	4003152 замена: I4513492	Клапан	1
16	4003152 замена: I4513492	Клапан	1
16	4513492	Клапан	1
16	4513492	Клапан	1
16	4513492	Клапан	1
16	4513492	Клапан	1
16	4513492	Клапан	1
17	972730	Муфта	1
17	972730	Муфта	1
17	972730	Муфта	1
17	972730	Муфта	1
18	4003104	Регулировочная шайба	2
18	4003104	Регулировочная шайба	2
18	4003104	Регулировочная шайба	2
18	4003104	Регулировочная шайба	2
19	4003105	Подшипник	1
19	4003105	Подшипник	1
19	4003105	Подшипник	1
19	4003105	Подшипник	1
20	4003106	Подшипник	1
20	4003106	Подшипник	1
20	4003106	Подшипник	1
20	4003106	Подшипник	1
21	4003158	Поршневое кольцо	6
21	4003158	Поршневое кольцо	6
21	4003158	Поршневое кольцо	6
21	4003158	Поршневое кольцо	6
22	972738	Уплотнительное кольцо	1
22	972738	Уплотнительное кольцо	1
22	972738	Уплотнительное кольцо	1
22	972738	Уплотнительное кольцо	1
23	4003111	Кольцо масляный	1
23	4003111	Кольцо масляный	1
23	4003111	Кольцо масляный	1
23	4003111	Кольцо масляный	1
24	972740	Уплотнительное кольцо	1
24	972740	Уплотнительное кольцо	1
24	972740	Уплотнительное кольцо	1
24	972740	Уплотнительное кольцо	1
25	972741	Уплотнительное кольцо	5
25	972741	Уплотнительное кольцо	5
25	972741	Уплотнительное кольцо	5
25	972741	Уплотнительное кольцо	5
26	972742	Уплотнительное кольцо	5
26	972742	Уплотнительное кольцо	5
26	972742	Уплотнительное кольцо	5
26	972742	Уплотнительное кольцо	5
27	972743	Масляное уплотнение	1
27	972743	Масляное уплотнение	1
27	972743	Масляное уплотнение	1
27	972743	Масляное уплотнение	1
28	4513266	Болт	5
28	4513266	Болт	5
28	4513266	Болт	5
28	4513266	Болт	5
28	4513266	Болт	5
28	972744	Винт	5
28	972744	Винт	5
28	972744	Винт	5
29	4513265	Болт	10
29	4513265	Болт	10
29	4513265	Болт	10
29	4513265	Болт	10
29	4513265	Болт	10
29	972745	Винт	10
29	972745	Винт	10
29	972745	Винт	10
30	4513260	Болт	50
30	4513260	Болт	50
30	4513260	Болт	50
30	4513260	Болт	50
30	4513260	Болт	50
30	972746	Винт	50
30	972746	Винт	50
30	972746	Винт	50
31	4003168	Болт	5
31	4003168	Болт	5
31	4003168	Болт	5
31	4513264	Болт	5
31	4513264	Болт	5
31	4513264	Болт	5
31	4513264	Болт	5
31	4513264	Болт	5
32	4003170	Разъём	1
32	4003170	Разъём	1
32	4003170	Разъём	1
32	4513262	Разъём	1
32	4513262	Разъём	1
32	4513262	Разъём	1
32	4513262	Разъём	1
32	4513262	Разъём	1
33	4513263	Уплотнительная шайба	4
33	4513263	Уплотнительная шайба	4
33	4513263	Уплотнительная шайба	4
33	4513263	Уплотнительная шайба	4
33	4513263	Уплотнительная шайба	4
33	972750	Манжета	4
33	972750	Манжета	4
33	972750	Манжета	4
34	4003081	Винт	4
34	4003081	Винт	4
34	4003081	Винт	4
34	4513493	Установочный винт	4
34	4513493	Установочный винт	4
34	4513493	Установочный винт	4
34	4513493	Установочный винт	4
34	4513493	Установочный винт	4
35	4513494	Пружинная шайба	10
35	4513494	Пружинная шайба	10
35	4513494	Пружинная шайба	10
35	4513494	Пружинная шайба	10
35	4513494	Пружинная шайба	10
35	972751	Шайба	10
35	972751	Шайба	10
35	972751	Шайба	10
36	4003174	Пробка прооф	3
36	4003174	Пробка прооф	3
36	4003174	Пробка прооф	3
36	4513261	Пробка	3
36	4513261	Пробка	3
36	4513261	Пробка	3
36	4513261	Пробка	3
36	4513261	Пробка	3
37	4513495	Пружинная шайба	50
37	4513495	Пружинная шайба	50
37	4513495	Пружинная шайба	50
37	4513495	Пружинная шайба	50
37	4513495	Пружинная шайба	50
37	972754	Шайба	50
37	972754	Шайба	50
37	972754	Шайба	50
38	4513496	Пружинная шайба	5
38	4513496	Пружинная шайба	5
38	4513496	Пружинная шайба	5
38	4513496	Пружинная шайба	5
38	4513496	Пружинная шайба	5
38	972755 замена: I4513496	Шайба	5
38	972755 замена: I4513496	Шайба	5
38	972755 замена: I4513496	Шайба	5
39	4003076	Болт проушина	1
39	4003076	Болт проушина	1
39	4003076	Болт проушина	1
39	4513497	Болт проушина	1
39	4513497	Болт проушина	1
39	4513497	Болт проушина	1
39	4513497	Болт проушина	1
39	4513497	Болт проушина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH03DT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
