Рулевое управление насос <WH03> — HITACHI UH03DT

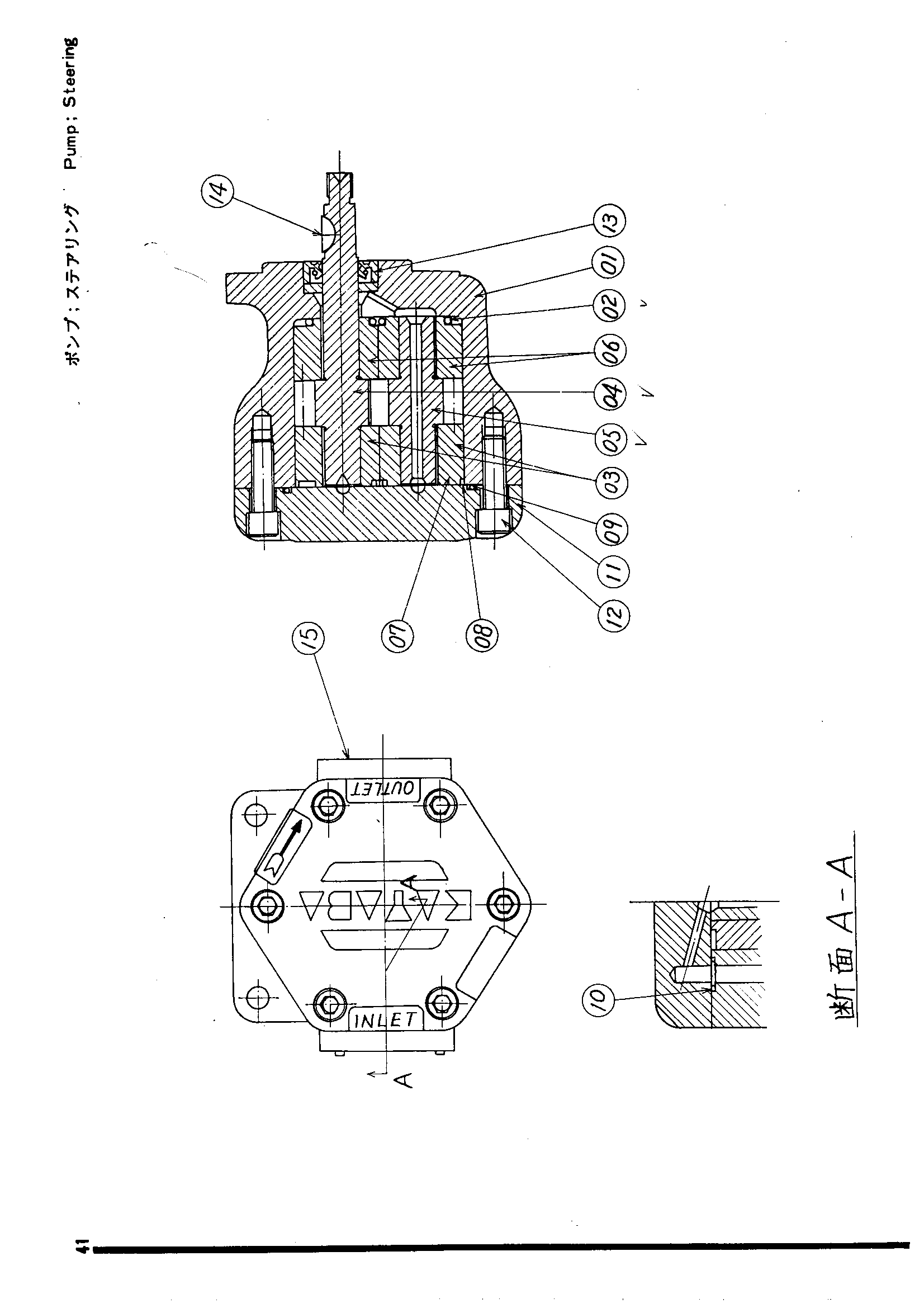

Заводская схема «Рулевое управление насос <WH03>» для HITACHI UH03DT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4504681 | Шестерённый насос | 1 | |
| 01 | 4513836 замена: T4504681 | Корпус | 1 |
| 02 | 4513824 | Уплотнительное кольцо | 2 |
| 03 | 4513825 замена: T4504681 | Втулка A | 2 |
| 04 | 4513826 замена: T4504681 | Шестерня дривинг | 1 |
| 05 | 4513827 замена: T4504681 | Шестерня дривинг | 1 |
| 06 | 4513828 замена: T4504681 | Втулка C | 2 |
| 07 | 4513829 | Кольцо опора | 2 |
| 08 | 4513830 | Кольцо сеалинг | 2 |
| 09 | 4513831 | Уплотнительное кольцо | 1 |
| 10 | 4513832 | Уплотнительное кольцо | 1 |
| 11 | 4513833 замена: T4504681 | Крышка | 1 |
| 12 | 4513834 | Болт разъём | 6 |
| 13 | 4513835 | Масляное уплотнение | 1 |
| 14 | A780313 | Шпонка воодруфф | 1 |
| 15 | 4513837 | Пробка резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03DT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
