Каталог запчастей HITACHI

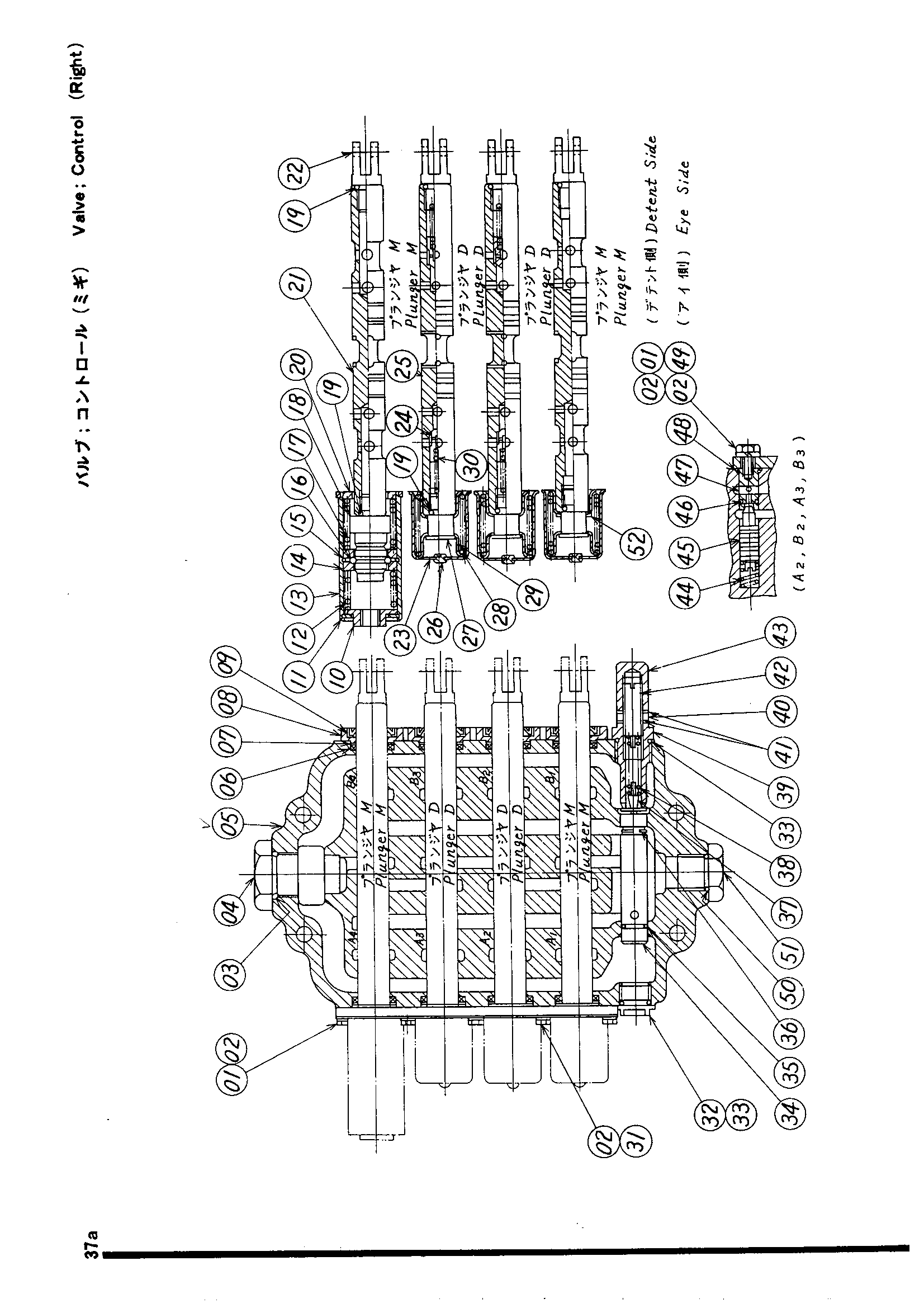

Гидрораспределитель (правый)<WH03> — HITACHI UH03D
Заводская схема «Гидрораспределитель (правый)<WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4504870 | Гидрораспределитель (правый) | 1 | |
| 01 | 4508334 | Болт | 2 |
| 02 | 972398 замена: * | Стопорная шайба | 16 |
| 03 | 972382 замена: * | Уплотнительное кольцо | 1 |
| 04 | 4009378 замена: * | Колпачок | 1 |
| 05 | 4508335 замена: T4504870 | Корпус | 1 |
| 06 | 972374 замена: * | Кольцо X | 8 |
| 07 | 972386 замена: * | Опорное кольцо | 8 |
| 08 | 972405 замена: * | Фиксатор | 8 |
| 09 | 972404 замена: * | Пылезащитное уплотнение | 4 |
| 10 | 4508336 | Крышка | 1 |
| 11 | 4508337 | Кольцо фиксатор | 1 |
| 12 | 4508338 | Пружина | 1 |
| 13 | 4508339 | Крышка детент | 1 |
| 14 | 4508340 | Фиксатор | 2 |
| 15 | 4508341 | Кольцо фиксатор | 1 |
| 16 | 4508342 | Шарик | 15 |
| 17 | 4508343 | Пружина | 1 |
| 18 | 4508344 | Колпачок детент | 1 |
| 19 | 972381 замена: * | Уплотнительное кольцо | 8 |
| 20 | 4508345 | Проставка | 1 |
| 21 | 4009380 замена: FOR RIGHT | Плунжер | 2 |
| 21 | 4009380 замена: T4504870 | Плунжер | 2 |
| 22 | 4009550 замена: * | Проушина плунжер | 4 |
| 23 | 972392 замена: * | Крышка пружина | 3 |
| 24 | 972391 замена: * | Обратный клапан | 4 |
| 25 | 4009549 замена: FOR RIGHT | Плунжер | 2 |
| 25 | 4009549 замена: T4504870 | Плунжер | 2 |
| 26 | 4009551 замена: * | Пробка сапун | 3 |
| 27 | 972389 замена: * | Колпачок плунжер | 3 |
| 28 | 972397 замена: * | Пружина | 3 |
| 29 | 972390 замена: * | Направляющая пружины | 6 |
| 30 | 4009552 замена: * | Пружина | 4 |
| 31 | 972399 замена: * | Болт | 14 |
| 32 | 4009382 замена: * | Колпачок | 1 |
| 33 | 972376 замена: * | Уплотнительное кольцо | 2 |
| 34 | 972377 замена: * | Картридж | 1 |
| 35 | 4009553 замена: * | Уплотнительное кольцо | 1 |
| 36 | 4009381 замена: * | Провод орифике | 1 |
| 37 | 972378 замена: * | Поппет предохранительный | 1 |
| 38 | 4009371 замена: * | Пружина | 1 |
| 39 | 972393 замена: * | Колпачок предохранительный | 1 |
| 40 | 972394 замена: * | Гайка | 1 |
| 41 | 972380 замена: * | Манжета | 2 |
| 42 | 972395 замена: * | Винт | 1 |
| 43 | 972396 замена: * | Гайка колпачок | 1 |
| 44 | 4009548 замена: * | Пружина | 4 |
| 45 | 972387 замена: * | Предохранительный клапан | 4 |
| 46 | 972384 замена: * | Уплотнительное кольцо | 4 |
| 47 | 972388 замена: * | Сиденье | 4 |
| 48 | 972385 замена: * | Уплотнительное кольцо | 4 |
| 49 | 972400 замена: * | Болт | 2 |
| 50 | 972383 замена: * | Уплотнительное кольцо | 1 |
| 51 | 4009385 замена: * | Колпачок | 1 |
| 52 | 4009379 замена: * | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
