Стояночный тормоз гидроцилиндр <WH03> — HITACHI UH03D

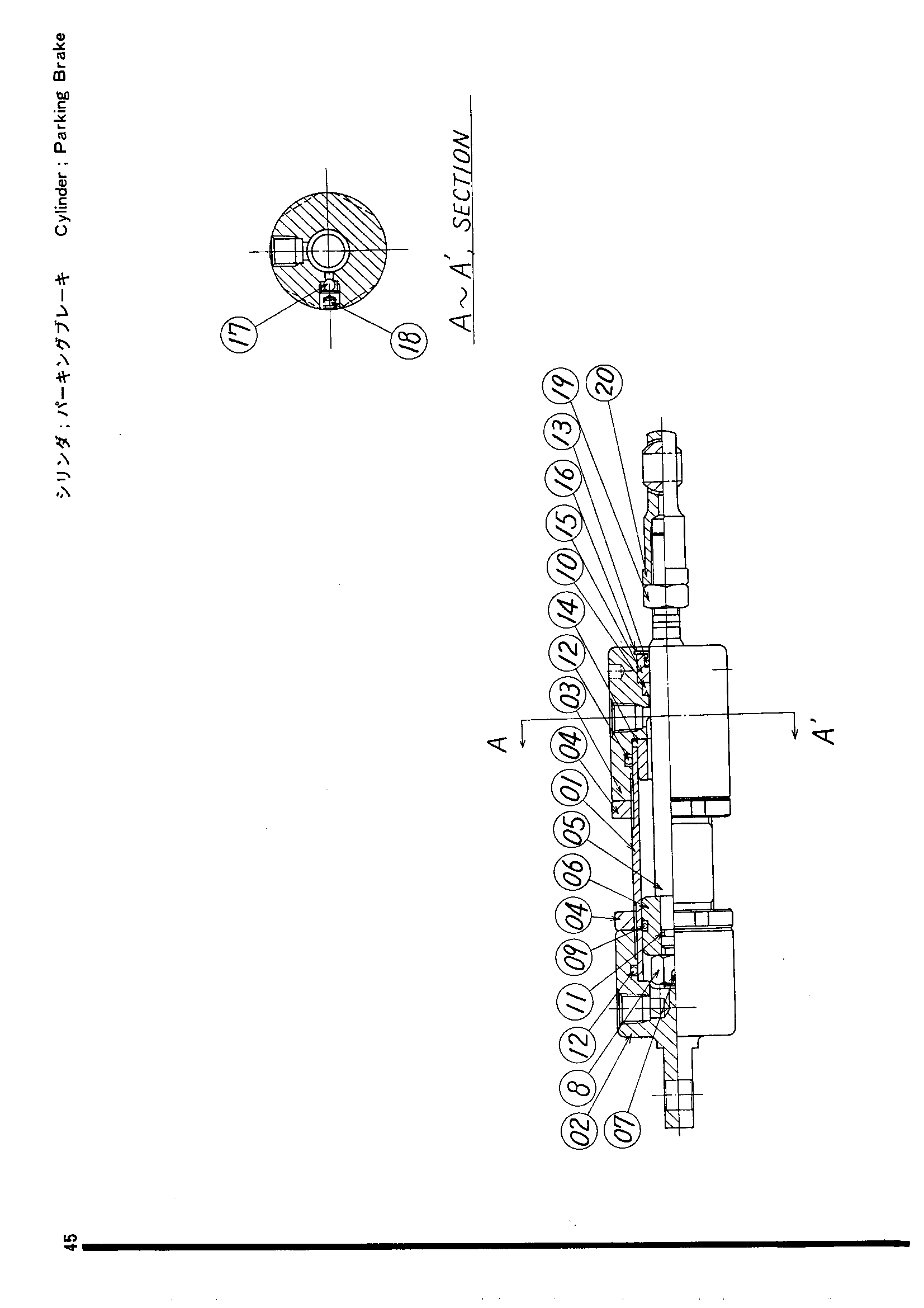

Заводская схема «Стояночный тормоз гидроцилиндр <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4507621 | Гидроцилиндр. масляный | 1 | |
| 01 | 4513181 | Труба гидроцилиндра | 1 |
| 02 | 4513182 | Крышка головка | 1 |
| 03 | 4513183 | Крышка шток | 1 |
| 04 | 4513184 | Стопорная гайка | 2 |
| 05 | 4513185 | Шток поршня | 1 |
| 06 | 4513186 | Поршень | 1 |
| 07 | 4513187 | Шплинт | 1 |
| 08 | 4513188 | UNT поршень | 1 |
| 09 | 4513189 | Манжета поршень | 1 |
| 10 | 4513190 | Манжета шток | 1 |
| 11 | 4513191 | Прокладка поршень | 1 |
| 12 | 4513192 | Уплотнительное кольцо | 2 |
| 13 | 4513193 | Пылезащитное уплотнение | 1 |
| 14 | 4513194 | Направляющая кольцо | 1 |
| 15 | 4513195 | Втулка | 1 |
| 16 | 4513196 | Стопорное кольцо | 1 |
| 17 | 4513197 | Воздушный блеедер BAL | 2 |
| 18 | 4513198 | Воздушный блеедер BAL | 2 |
| 19 | 4513199 | Стопорная гайка | 1 |
| 20 | 4513200 | Соединение проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
