Стояночный тормоз гидроцилиндр <WH03> — HITACHI UH03D

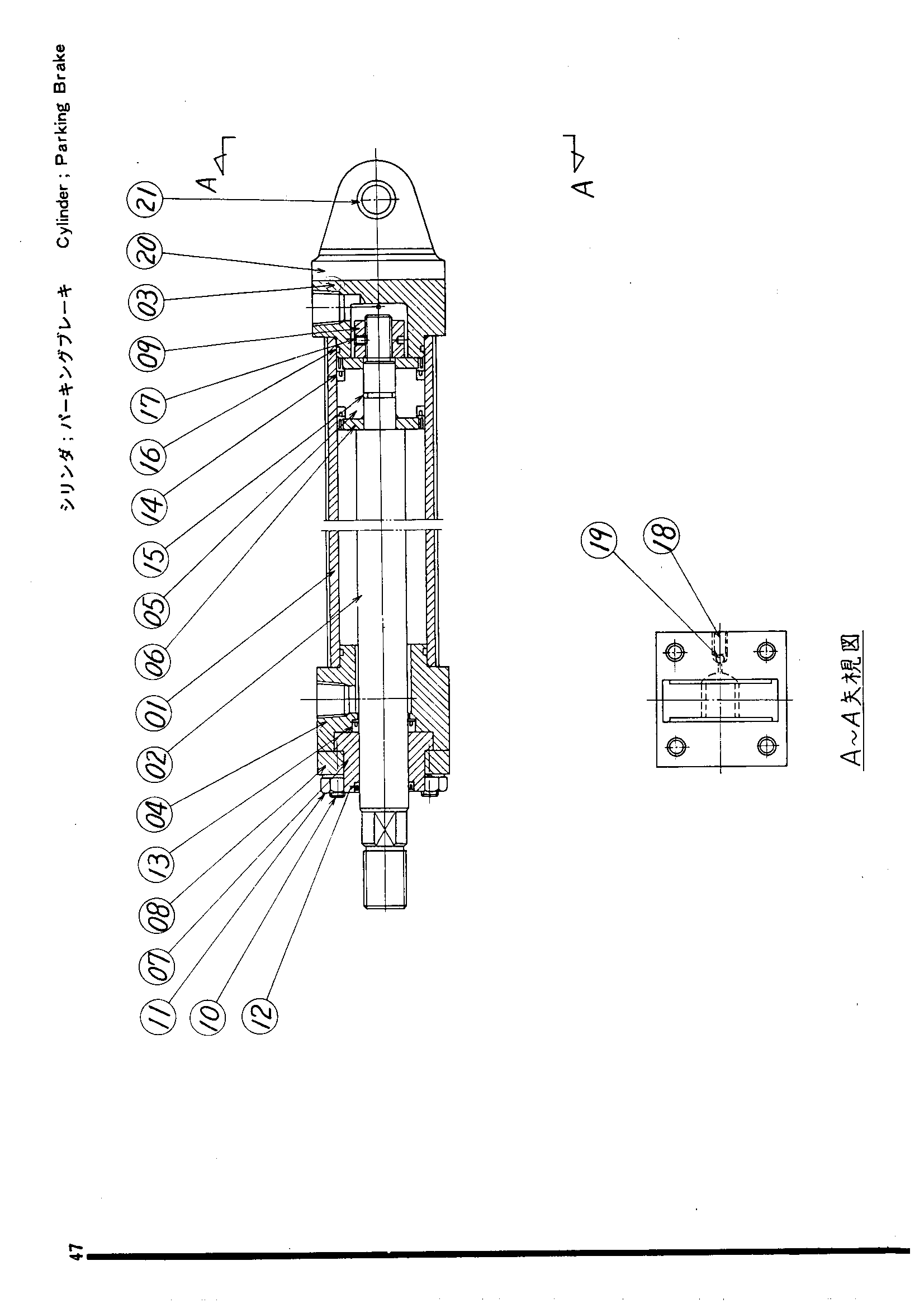

Заводская схема «Стояночный тормоз гидроцилиндр <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4507295 | Гидроцилиндр | 1 | |
| 01 | 4036859 | Труба гидроцилиндра | 1 |
| 02 | 4036860 | Шток поршня | 1 |
| 03 | 4036861 | Крышка головка | 1 |
| 04 | 4036862 | Крышка шток | 1 |
| 05 | 4036863 | Поршень | 1 |
| 06 | 4036864 | Кольцо | 2 |
| 07 | 4036865 | Втулка | 1 |
| 08 | 4036866 | Пластина | 1 |
| 09 | 4036867 | Гайка поршень | 1 |
| 10 | 4036868 | Тие-род | 4 |
| 11 | 4036869 | Гайка | 4 |
| 12 | 4036870 | Пылезащитное уплотнение | 1 |
| 13 | 4036871 | Манжета шток | 1 |
| 14 | 4036872 | Манжета поршень | 2 |
| 15 | 4036879 | Уплотнительное кольцо | 1 |
| 16 | 4036873 | Уплотнительное кольцо | 2 |
| 17 | 4036874 | Установочный винт | 1 |
| 18 | 4036875 | Пробка | 2 |
| 19 | 4036876 | Шарик | 2 |
| 20 | 4036877 | Крышка головка | 1 |
| 21 | 4036878 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
