Тормозной клапан <UH03D, DT, M-2, UH04> — HITACHI UH03D

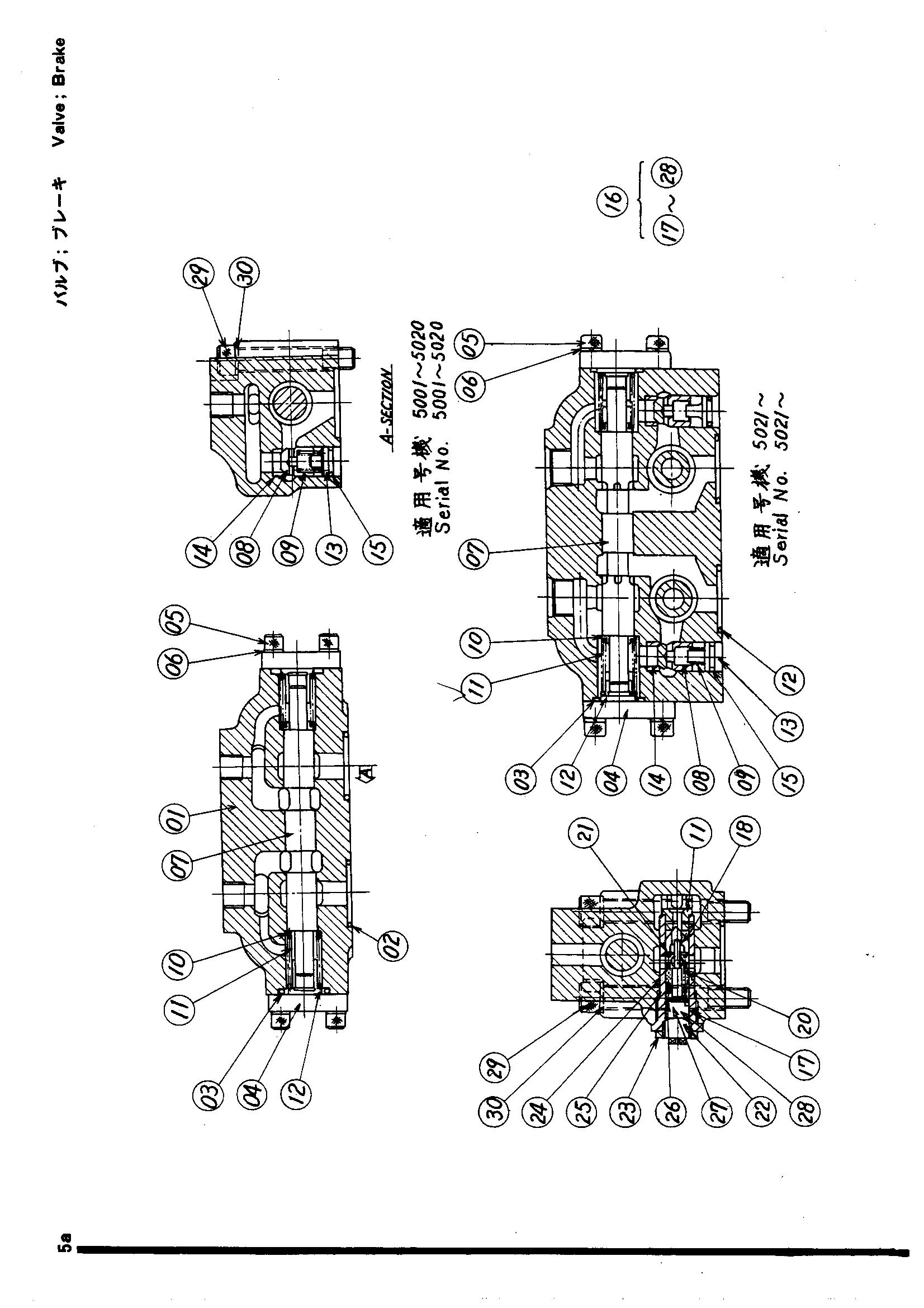

Заводская схема «Тормозной клапан <UH03D, DT, M-2, UH04>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4000049 замена: 7000737 | Тормозной клапан | 1 | |
| 4000049 замена: 7000738 | Тормозной клапан | 1 | |
| 4000049 замена: 7000739 | Тормозной клапан | 1 | |
| 4000049 замена: 7000740 | Тормозной клапан | 1 | |
| 4000049 замена: T4507167 | Тормозной клапан | 1 | |
| 4012307 замена: I4507167 | Тормозной клапан | 1 | |
| 4507167 | Тормозной клапан | 1 | |
| 4507167 | Тормозной клапан | 1 | |
| 4507167 | Тормозной клапан | 1 | |
| 4507167 | Тормозной клапан | 1 | |
| 01 | 4008526 замена: T4000049 | Корпус | 1 |
| 01 | 4513597 замена: T4507167 | Корпус | 1 |
| 01 | 4513598 замена: T4507167 | Корпус | 1 |
| 01 | 4513598 замена: T4507167 | Корпус | 1 |
| 01 | 4513598 замена: T4507167 | Корпус | 1 |
| 01 | 4513598 замена: T4507167 | Корпус | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | 4003062 | Уплотнительное кольцо | 2 |
| 03 | 4003062 | Уплотнительное кольцо | 2 |
| 03 | 4003062 | Уплотнительное кольцо | 2 |
| 03 | 4003062 | Уплотнительное кольцо | 2 |
| 04 | 4003063 | Крышка | 2 |
| 04 | 4003063 | Крышка | 2 |
| 04 | 4003063 | Крышка | 2 |
| 04 | 4003063 | Крышка | 2 |
| 05 | 4003064 | Болт с внутренним шестигранником | 8 |
| 05 | 4513499 | Болт | 8 |
| 05 | 4513499 | Болт | 8 |
| 05 | 4513499 | Болт | 8 |
| 05 | 4513499 | Болт | 8 |
| 06 | 4003065 | Пружинная шайба | 8 |
| 06 | 4513500 | Пружинная шайба | 8 |
| 06 | 4513500 | Пружинная шайба | 8 |
| 06 | 4513500 | Пружинная шайба | 8 |
| 06 | 4513500 | Пружинная шайба | 8 |
| 07 | 4003066 замена: T4507167 | Золотник | 1 |
| 07 | 4003066 замена: T4507167 | Золотник | 1 |
| 07 | 4003066 замена: T4507167 | Золотник | 1 |
| 07 | 4003066 замена: T4000049 | Золотник | 1 |
| 07 | 4003066 замена: T4012307 | Золотник | 1 |
| 07 | 4003066 замена: T4507167 | Золотник | 1 |
| 08 | 4003067 | Тарельчатый клапан | 2 |
| 08 | 4003067 | Тарельчатый клапан | 2 |
| 08 | 4003067 | Тарельчатый клапан | 2 |
| 08 | 4003067 | Тарельчатый клапан | 2 |
| 09 | 4009699 | Пружина | 2 |
| 09 | 4009699 | Пружина | 2 |
| 09 | 4009699 | Пружина | 2 |
| 09 | 4009699 | Пружина | 2 |
| 10 | 4003069 | Шайба | 2 |
| 10 | 4003069 | Шайба | 2 |
| 10 | 4003069 | Шайба | 2 |
| 10 | 4003069 | Шайба | 2 |
| 11 | 4003070 | Пружина | 2 |
| 11 | 4003070 | Пружина | 2 |
| 11 | 4003070 | Пружина | 2 |
| 11 | 4003070 | Пружина | 2 |
| 12 | 4003071 | Втулка | 2 |
| 12 | 4003071 | Втулка | 2 |
| 12 | 4003071 | Втулка | 2 |
| 12 | 4003071 | Втулка | 2 |
| 13 | 4003072 | Пружинная шайба | 2 |
| 13 | 4003072 | Пружинная шайба | 2 |
| 13 | 4003072 | Пружинная шайба | 2 |
| 13 | 4003072 | Пружинная шайба | 2 |
| 14 | 4003073 | Сиденье | 2 |
| 14 | 4003073 | Сиденье | 2 |
| 14 | 4003073 | Сиденье | 2 |
| 14 | 4003073 | Сиденье | 2 |
| 15 | 4008525 | Уплотнительное кольцо | 4 |
| 15 | 4008525 | Уплотнительное кольцо | 4 |
| 15 | 4008525 | Уплотнительное кольцо | 4 |
| 15 | 4008525 | Уплотнительное кольцо | 4 |
| 16 | 4513956 | Предохранительный клапан | 2 |
| 16 | 4513956 | Предохранительный клапан | 2 |
| 16 | 4513956 | Предохранительный клапан | 2 |
| 16 | 4513956 | Предохранительный клапан | 2 |
| 17 | 4003128 | Корпус | 2 |
| 17 | 4003128 | Корпус | 2 |
| 17 | 4003128 | Корпус | 2 |
| 17 | 4003128 | Корпус | 2 |
| 18 | 4003129 замена: T4513956 | Тарельчатый клапан | 2 |
| 18 | 4003129 замена: T4513956 | Тарельчатый клапан | 2 |
| 18 | 4003129 замена: T4513956 | Тарельчатый клапан | 2 |
| 18 | 4003129 замена: T4513956 | Тарельчатый клапан | 2 |
| 19 | 4003130 замена: T4513956 | Сиденье | 2 |
| 19 | 4003130 замена: T4513956 | Сиденье | 2 |
| 19 | 4003130 замена: T4513956 | Сиденье | 2 |
| 19 | 4003130 замена: T4513956 | Сиденье | 2 |
| 20 | 4009461 замена: T4513956 | Пружина | 2 |
| 20 | 4009461 замена: T4513956 | Пружина | 2 |
| 20 | 4009461 замена: T4513956 | Пружина | 2 |
| 20 | 4009461 замена: T4513956 | Пружина | 2 |
| 21 | 4003139 замена: T4513956 | Шайба | 2 |
| 21 | 4003139 замена: T4513956 | Шайба | 2 |
| 21 | 4003139 замена: T4513956 | Шайба | 2 |
| 21 | 4003139 замена: T4513956 | Шайба | 2 |
| 22 | 4003132 замена: T4513956 | Болт | 2 |
| 22 | 4003132 замена: T4513956 | Болт | 2 |
| 22 | 4003132 замена: T4513956 | Болт | 2 |
| 22 | 4003132 замена: T4513956 | Болт | 2 |
| 23 | 4003133 замена: T4513956 | Гайка | 2 |
| 23 | 4003133 замена: T4513956 | Гайка | 2 |
| 23 | 4003133 замена: T4513956 | Гайка | 2 |
| 23 | 4003133 замена: T4513956 | Гайка | 2 |
| 24 | 4003134 | Уплотнительное кольцо | 4 |
| 24 | 4003134 | Уплотнительное кольцо | 4 |
| 24 | 4003134 | Уплотнительное кольцо | 4 |
| 24 | 4003134 | Уплотнительное кольцо | 4 |
| 25 | 4003135 | Кольцо | 2 |
| 25 | 4003135 | Кольцо | 2 |
| 25 | 4003135 | Кольцо | 2 |
| 25 | 4003135 | Кольцо | 2 |
| 26 | 4003136 | Уплотнительное кольцо | 2 |
| 26 | 4003136 | Уплотнительное кольцо | 2 |
| 26 | 4003136 | Уплотнительное кольцо | 2 |
| 26 | 4003136 | Уплотнительное кольцо | 2 |
| 27 | 4003137 | Кольцо | 2 |
| 27 | 4003137 | Кольцо | 2 |
| 27 | 4003137 | Кольцо | 2 |
| 27 | 4003137 | Кольцо | 2 |
| 28 | 4003140 замена: T4513956 | Думпер | 2 |
| 28 | 4003140 замена: T4513956 | Думпер | 2 |
| 28 | 4003140 замена: T4513956 | Думпер | 2 |
| 28 | 4003140 замена: T4513956 | Думпер | 2 |
| 29 | 4002959 | Болт | 6 |
| 29 | 4507155 | Болт с внутренним шестигранником | 6 |
| 29 | 4507155 | Болт с внутренним шестигранником | 6 |
| 29 | 4507155 | Болт с внутренним шестигранником | 6 |
| 29 | 4507155 | Болт с внутренним шестигранником | 6 |
| 30 | 4003075 | Пружинная шайба | 6 |
| 30 | 4003075 | Пружинная шайба | 6 |
| 30 | 4003075 | Пружинная шайба | 6 |
| 30 | 4003075 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
