Ходовой гидромотор <WH03> — HITACHI UH03D

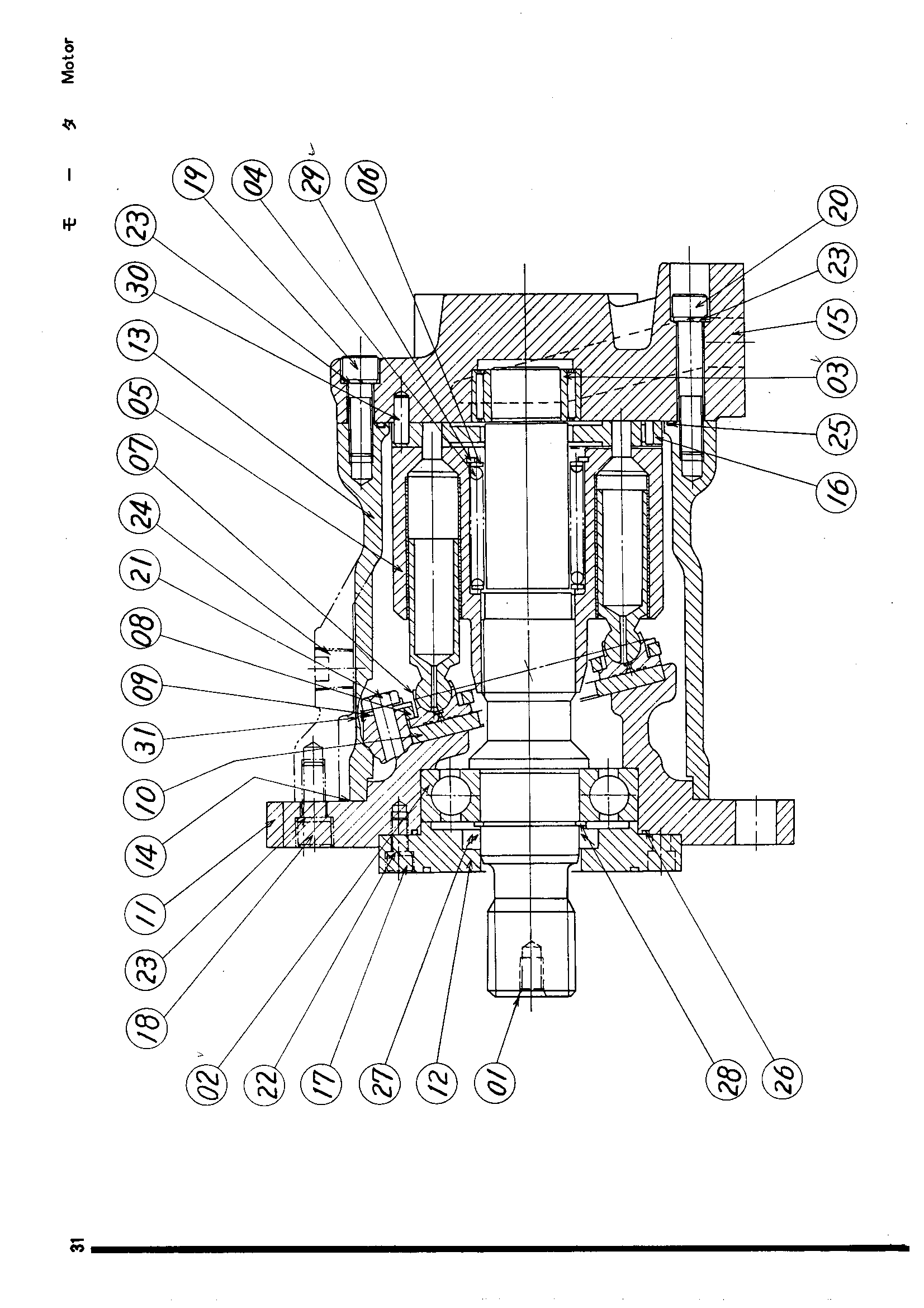

Заводская схема «Ходовой гидромотор <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505727 | Гидромотор | 1 | |
| 01 | 4036828 | Вал привод | 1 |
| 02 | 4036829 | Подшипник шарик | 1 |
| 03 | 4036830 | Пружина гидроцилиндр. | 1 |
| 04 | 4036831 | Пружина гидроцилиндр. | 1 |
| 05 | 4036832 | Гидроцилиндр | 1 |
| 06 | 4036833 | Направляющая пружины | 2 |
| 07 | 4036834 | Поршень башмак | 9 |
| 08 | 4036835 | Пластина комплект | 1 |
| 09 | 4036836 | Регулировочная шайба | 2 |
| 10 | 4036837 | Пластина башмак | 1 |
| 11 | 4036838 | Корпус подшипник. | 1 |
| 12 | 4036839 | Крышка передний | 1 |
| 13 | 4036840 | Корпус насос | 1 |
| 14 | 4036841 | Манжета | 1 |
| 15 | 4036842 | Крышка клапан | 1 |
| 16 | 4036843 | Пластина клапан | 1 |
| 17 | 4036844 | Болт с внутренним шестигранником | 4 |
| 18 | 4036845 | Болт с внутренним шестигранником | 12 |
| 19 | 4036846 | Болт с внутренним шестигранником | 1 |
| 20 | 4036847 | Болт с внутренним шестигранником | 5 |
| 21 | 4036848 | Болт | 4 |
| 22 | 4036849 | Пружинная шайба | 4 |
| 23 | 4036850 | Пружинная шайба | 18 |
| 24 | 4036851 | Пробка | 1 |
| 25 | 4036852 | Уплотнительное кольцо | 1 |
| 26 | 4036853 | Уплотнительное кольцо | 1 |
| 27 | 4036854 | Масляное уплотнение | 1 |
| 28 | 4036855 | Стопорное кольцо | 1 |
| 29 | 4036856 | Кольцо роккинг | 1 |
| 30 | 4036857 | Палец | 4 |
| 31 | 4036858 | Шайба роккинг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
