Блокировка клапан <UH04> — HITACHI UH03D

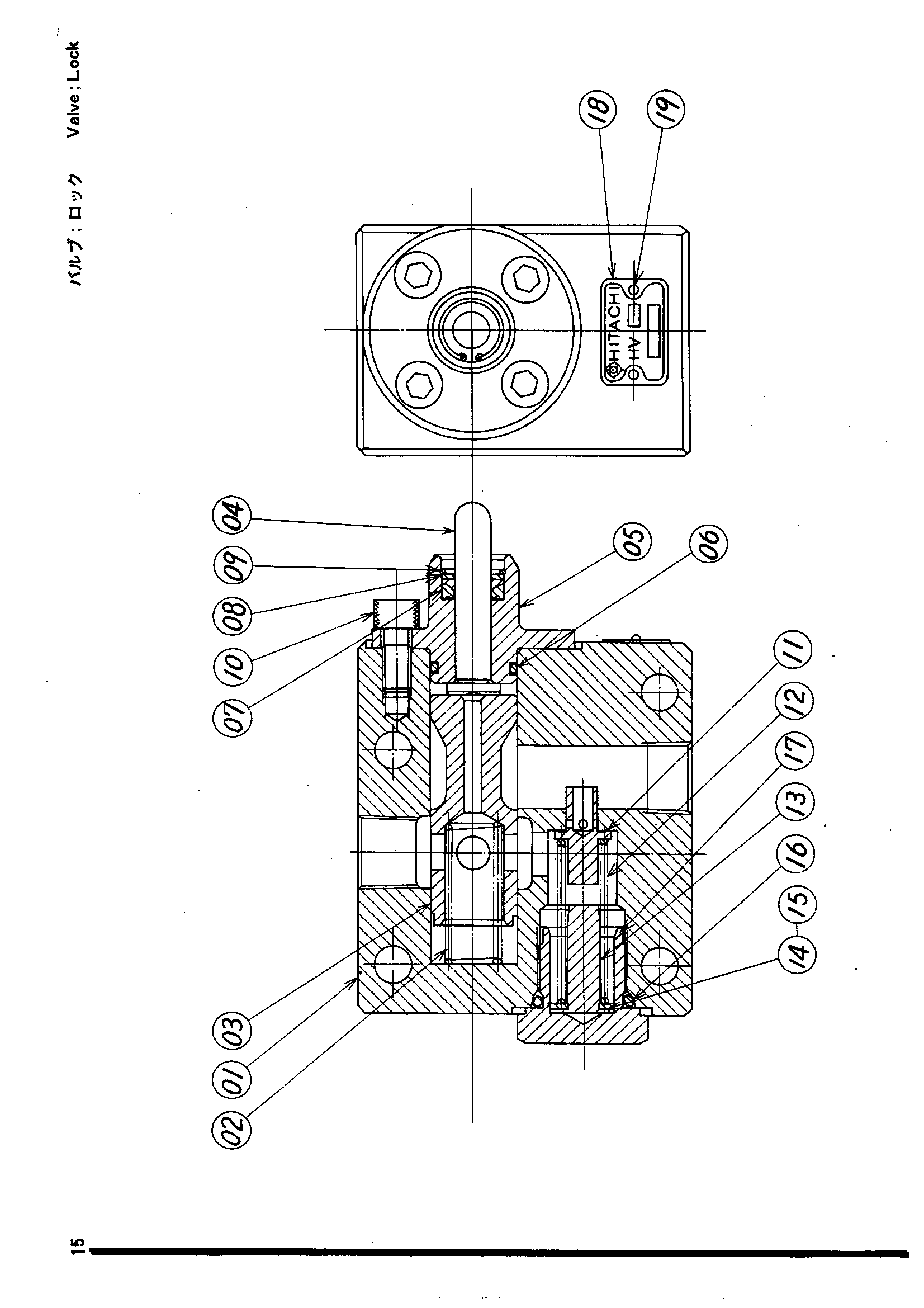

Заводская схема «Блокировка клапан <UH04>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4511720 | Запорный клапан | 1 | |
| 01 | 2002006 | Корпус | 1 |
| 02 | 4021711 | Пружина | 1 |
| 03 | 4024337 | Золотник | 1 |
| 04 | 4024350 | Шток | 1 |
| 05 | 3003026 | Концевой | 1 |
| 06 | 4013282 | Уплотнительное кольцо | 1 |
| 07 | 4021710 | Масляное уплотнение | 1 |
| 08 | 4021706 | Проставка | 1 |
| 09 | 991710 | Стопорное кольцо | 1 |
| 10 | M340818 | Болт с внутренним шестигранником | 4 |
| 11 | 4024401 | Тарельчатый клапан | 1 |
| 12 | 4024335 | Пружина | 1 |
| 12 | 4024447 замена: P4024447 | Пружина | 1 |
| 13 | 4024348 | Направляющая пружины | 1 |
| 14 | 4024340 | Проставка | 3 |
| 15 | 4024424 | Проставка | 10 |
| 16 | 966999 | Уплотнительное кольцо | 1 |
| 17 | 4021708 | Колпачок | 1 |
| 18 | 4506435 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
