Каталог запчастей HITACHI

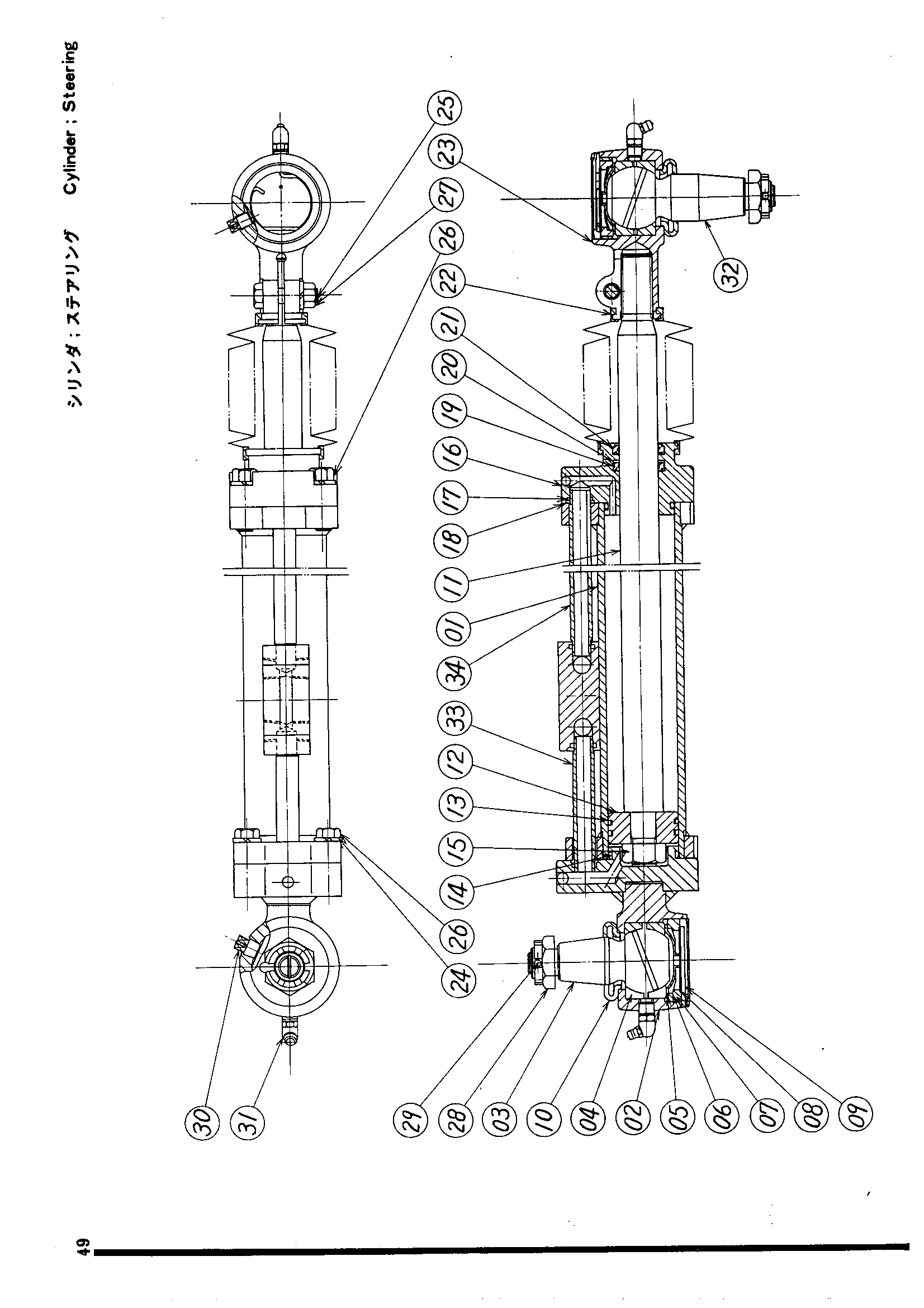

Рулевое управление гидроцилиндр <WH03> — HITACHI UH03D
Заводская схема «Рулевое управление гидроцилиндр <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 989068 | Гидроцилиндр | 1 | |
| 01 | 4513201 | Гидроцилиндр | 1 |
| 02 | 4513202 | Головка гидроцилиндр | 1 |
| 03 | 4513203 | Шпилька | 1 |
| 04 | 4513204 | Сиденье | 4 |
| 05 | 4513205 | Седло пружины | 2 |
| 06 | 4513206 | Пластина пружина | 2 |
| 07 | 4513207 | Винт | 2 |
| 08 | 4513208 | Пластина | 2 |
| 09 | 4514005 | Стопорное кольцо | 2 |
| 10 | 4514006 | Пылезащитное уплотнение | 2 |
| 11 | 4514007 | Шток | 1 |
| 12 | 4514008 | Поршень | 1 |
| 13 | 4514009 | Поршневое кольцо | 2 |
| 14 | 4514010 | Уплотнительное кольцо | 2 |
| 15 | 4514011 | Гайка | 1 |
| 16 | 4514012 | Короб | 1 |
| 17 | 4514013 | Уплотнительное кольцо | 4 |
| 18 | 4514014 | Шайба | 2 |
| 19 | 4514015 | Масляное уплотнение | 1 |
| 20 | 4514016 | Опорное кольцо | 1 |
| 21 | 4514017 | Пылезащитное уплотнение | 1 |
| 22 | 4514018 | Защитный чехол | 1 |
| 23 | 4514019 | Концевой | 1 |
| 24 | 4514020 | Пружинная шайба | 9 |
| 25 | 4514021 | Болт | 1 |
| 26 | 4514022 | Болт | 8 |
| 27 | 4514023 | Гайка | 1 |
| 28 | 4514024 | Корончатая гайка | 2 |
| 29 | 4514025 | Шплинт | 2 |
| 30 | 4514026 | Пробка | 2 |
| 31 | 4514027 | Штуцер | 2 |
| 32 | 4514028 | Шпилька | 1 |
| 33 | 4514029 | Трубка | 1 |
| 34 | 4514030 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
