Муфта клапан <WH03> — HITACHI UH03D

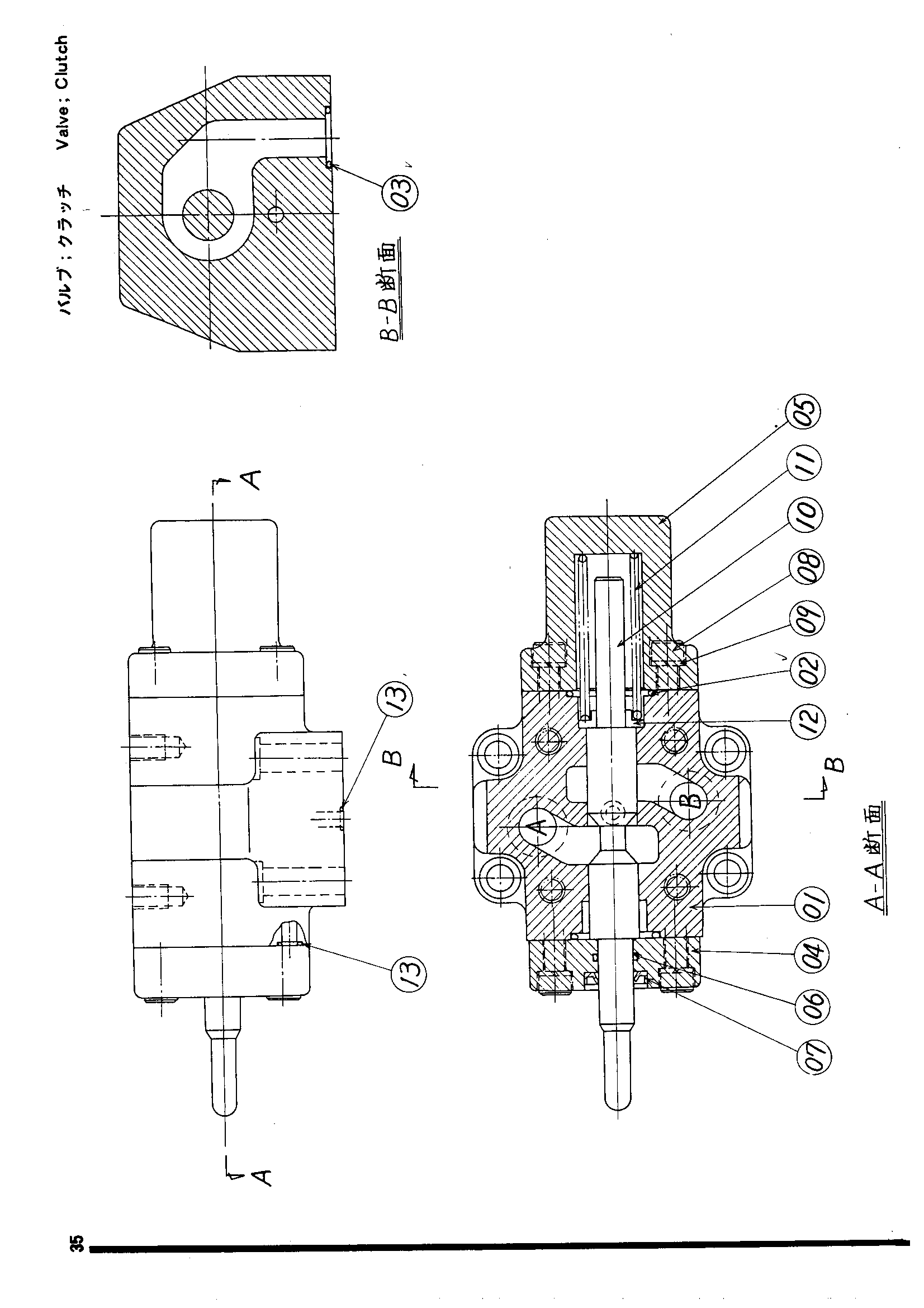

Заводская схема «Муфта клапан <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505729 | Клапан | 1 | |
| 4512375 | Клапан клукх | 1 | |
| 01 | 4036813 | Корпус | 1 |
| 02 | 4036814 | Уплотнительное кольцо | 2 |
| 03 | 4036815 | Уплотнительное кольцо | 2 |
| 04 | 4036816 | Крышка | 1 |
| 04 | 4036817 | Крышка | 1 |
| 05 | 4036818 | Крышка | 1 |
| 06 | 4036819 | Уплотнительное кольцо | 1 |
| 07 | 4036820 | Масляное уплотнение | 1 |
| 07 | 4036821 | Масляное уплотнение | 1 |
| 08 | 4036822 | Болт с внутренним шестигранником | 8 |
| 09 | 4036823 | Пружинная шайба | 8 |
| 10 | 4036824 | Золотник | 1 |
| 11 | 4036825 | Пружина | 1 |
| 12 | 4036826 | Седло пружины | 1 |
| 13 | 4036827 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
