Аутригер гидроцилиндр <WH03> — HITACHI UH03D

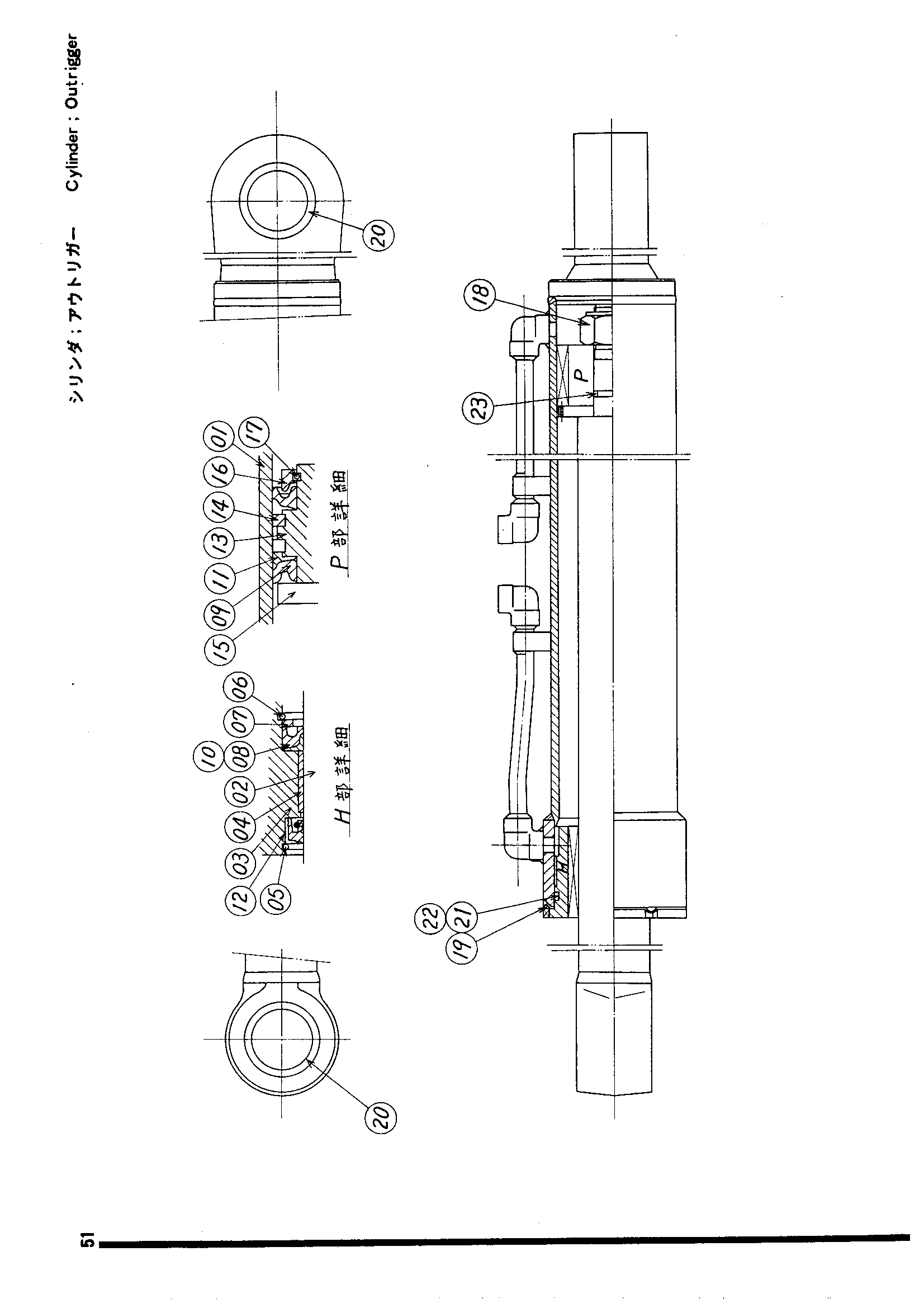

Заводская схема «Аутригер гидроцилиндр <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4504587 | Гидроцилиндр. масляный | 1 | |
| 01 | 4508051 | Трубка гидроцилиндр | 1 |
| 02 | 4508052 | Шток | 1 |
| 03 | 4508053 | Головка гидроцилиндр | 1 |
| 04 | 4508054 | Втулка | 1 |
| 05 | 4508055 | Кольцо фиксатор | 1 |
| 06 | 4508060 | Кольцо фиксатор | 1 |
| 07 | 4508056 | Головка манжета | 1 |
| 08 | 4031966 | Кольцо U | 1 |
| 08 | 4508057 | Кольцо U | 1 |
| 09 | 4508064 | Кольцо U | 2 |
| 10 | 4508058 | Хеел нейлоновый | 1 |
| 11 | 4508063 | Хеел нейлоновый | 2 |
| 12 | 4508059 | Грязесъёмное кольцо | 1 |
| 13 | 4508061 | Поршень | 1 |
| 14 | 4508062 | Поршневое кольцо | 2 |
| 15 | 4508065 | Держатель у-ринг | 1 |
| 16 | 4508066 | Держатель у-ринг | 1 |
| 17 | 4508067 | Ограничитель | 1 |
| 18 | 4508068 | U-образная гайка | 1 |
| 19 | 4508069 | Стопорная шайба | 1 |
| 20 | 4508070 | Втулка | 2 |
| 21 | 4508071 | Уплотнительное кольцо | 1 |
| 22 | 4508072 | Опорное кольцо | 1 |
| 23 | 4508073 | Кольцо O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
