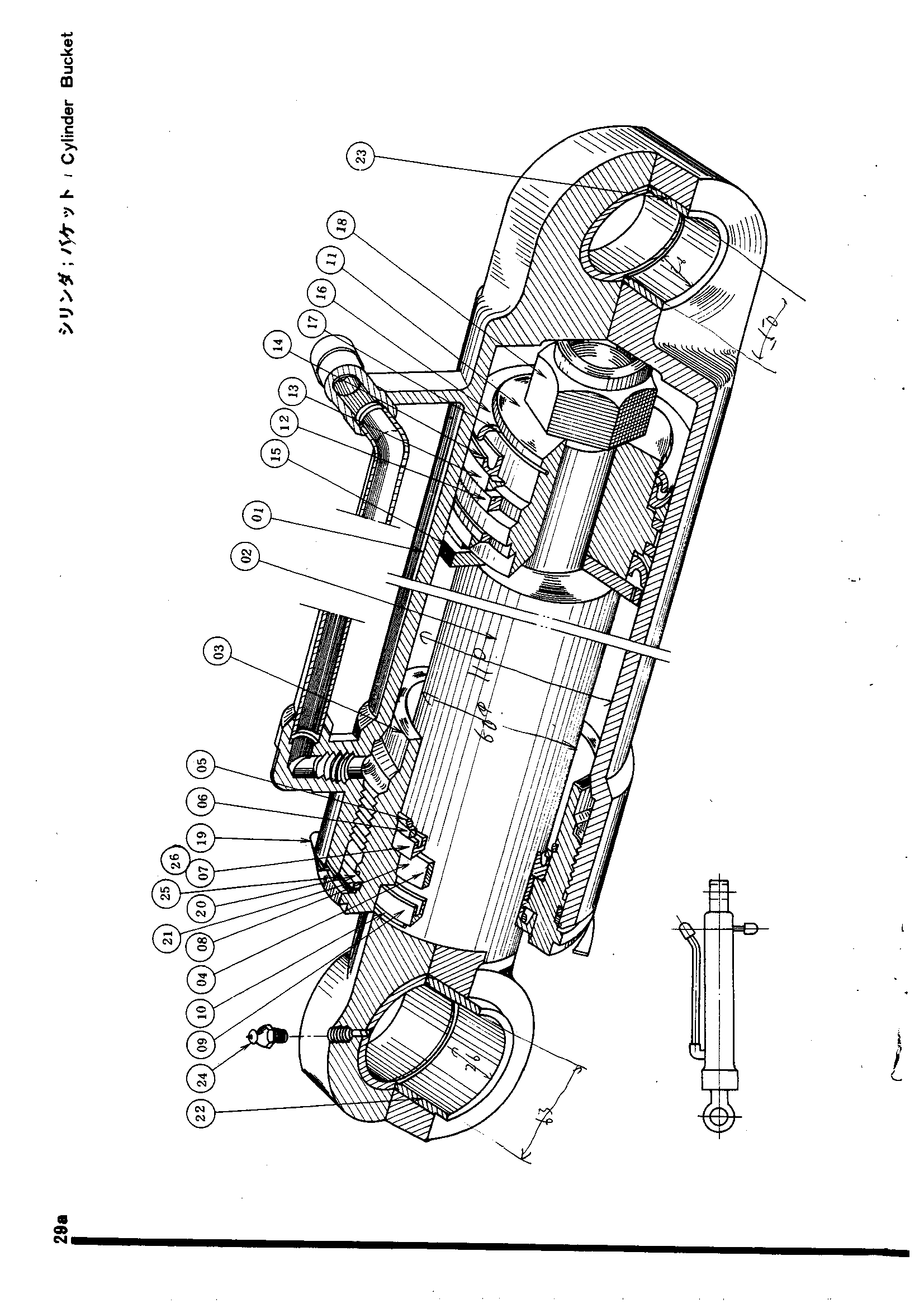

Гидроцилиндр ковша <UH03D, DT, M-2, WH03, UH04> — HITACHI UH03D

Заводская схема «Гидроцилиндр ковша <UH03D, DT, M-2, WH03, UH04>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4033544 замена: I4512391	Гидроцилиндр ковша	1
	4509197 замена: I4512391	Гидроцилиндр ковш	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	4512391	Гидроцилиндр	1
	973269	Гидроцилиндр ковш	1
	973269 замена: I4512391	Гидроцилиндр ковш	1
	973269 замена: I4512391	Гидроцилиндр ковш	1
	973269 замена: I4512391	Гидроцилиндр ковш	1
	973269 замена: I4512391	Гидроцилиндр ковш	1
	973269	Гидроцилиндр ковш	1
	973269	Гидроцилиндр ковш	1
01	3001125	Труба гидроцилиндра	1
01	3001125	Труба гидроцилиндра	1
01	3001125	Труба гидроцилиндра	1
01	3001125	Труба гидроцилиндра	1
02	3001119	Шток поршня	1
02	3501804	Шток поршня	1
02	3501804	Шток поршня	1
02	3501804	Шток поршня	1
02	3501804	Шток поршня	1
03	3000634	Головка гидроцилиндра	1
03	3501873	Головка гидроцилиндра	1
03	3501873	Головка гидроцилиндра	1
03	3501873	Головка гидроцилиндра	1
03	3501873	Головка гидроцилиндра	1
04	4004676 замена: I994011	Втулка	1
04	4507915	Втулка	1
04	4507915	Втулка	1
04	4507915	Втулка	1
04	4507915	Втулка	1
04	994011	Втулка	1
05	4004677 замена: I4510875	Кольцо фиксатор	1
05	4507913	Кольцо фиксатор	1
05	4507913	Кольцо фиксатор	1
05	4507913	Кольцо фиксатор	1
05	4507913	Стопорное кольцо	1
05	4510875	Кольцо фиксатор	1
06	4004678 замена: I4510874	Головка манжета	1
06	4507912	Головка манжета	1
06	4507912	Головка манжета	1
06	4507912	Головка манжета	1
06	4507912	Головка манжета	1
06	4510874	Головка манжета	1
07	4004762 замена: P4509737	У-ринг	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4507911	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509737	Кольцо U	1
07	4509745 замена: P4509737	U-образная манжета	1
07	4509745 замена: P4509737	U-образная манжета	1
07	933764 замена: P4509737	U-образная манжета	1
08	4004763	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4507910	Хеел нейлоновый	1
08	4509748	Опорное кольцо	1
08	4509748	Опорное кольцо	1
09	4004765 замена: I994015	Грязесъёмное кольцо	1
09	4037316	Стеклоочиститель	1
09	4507916	Стеклоочиститель	1
09	4507916	Стеклоочиститель	1
09	4507916	Стеклоочиститель	1
09	4507916	Стеклоочиститель	1
09	4507916	Стеклоочиститель	1
09	994015	Манжета	1
10	4004842 замена: I4510877	Кольцо фиксатор	1
10	4507914	Кольцо фиксатор	1
10	4507914	Кольцо фиксатор	1
10	4507914	Кольцо фиксатор	1
10	4507914	Кольцо фиксатор	1
10	4510877	Стопорное кольцо	1
11	4004667	Поршень	1
11	4004667	Поршень	1
11	4004667	Поршень	1
11	4004667	Поршень	1
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
12	955975	Поршневое кольцо	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
13	4004768	Хеел нейлоновый	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
14	4004680	Кольцо U	2
14	955977 замена: I4004680	Кольцо U	2
14	955977 замена: I4004680	Кольцо U	2
14	955977 замена: I4004680	Кольцо U	2
14	955977 замена: I4004680	Кольцо U	2
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
15	4004668	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
16	4004682	Держатель у-ринг	1
17	4004683	Ограничитель	1
17	4004683	Ограничитель	1
17	4004683	Ограничитель	1
17	4004683	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
17	4510887	Ограничитель	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
18	4008407	U-образная гайка	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
19	4004685	Стопорная шайба	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
20	4004686	Уплотнительное кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
21	4004687	Кольцо	1
22	4008410 замена: I4512817	Втулка	2
22	4008410 замена: I4512817	Втулка	2
22	4008410	Втулка	2
22	4512817	Втулка	1
22	4512817	Втулка	1
22	4512817	Втулка	1
22	4512817	Втулка	1
22	4512817	Втулка	1
22	4512817	Втулка	1
23	4008406 замена: I4509928	Втулка	2
23	4008406 замена: I4509928	Втулка	2
23	4008406	Втулка	2
23	4509928	Втулка	1
23	4509928	Втулка	1
23	4509928	Втулка	1
23	4509928	Втулка	1
23	4509928	Втулка	1
23	4509928	Втулка	1
24	J75481	Штуцер	1
24	J75481	Штуцер	1
24	J75481	Штуцер	1
24	J75481	Штуцер	1
25	4511123	Уплотнительное кольцо	1
25	4511123	Уплотнительное кольцо	1
25	4511123	Уплотнительное кольцо	1
25	4511123	Уплотнительное кольцо	1
25	4511123	Уплотнительное кольцо	1
26	4037317	Держатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
