Хйдромастер <WH03> — HITACHI UH03D

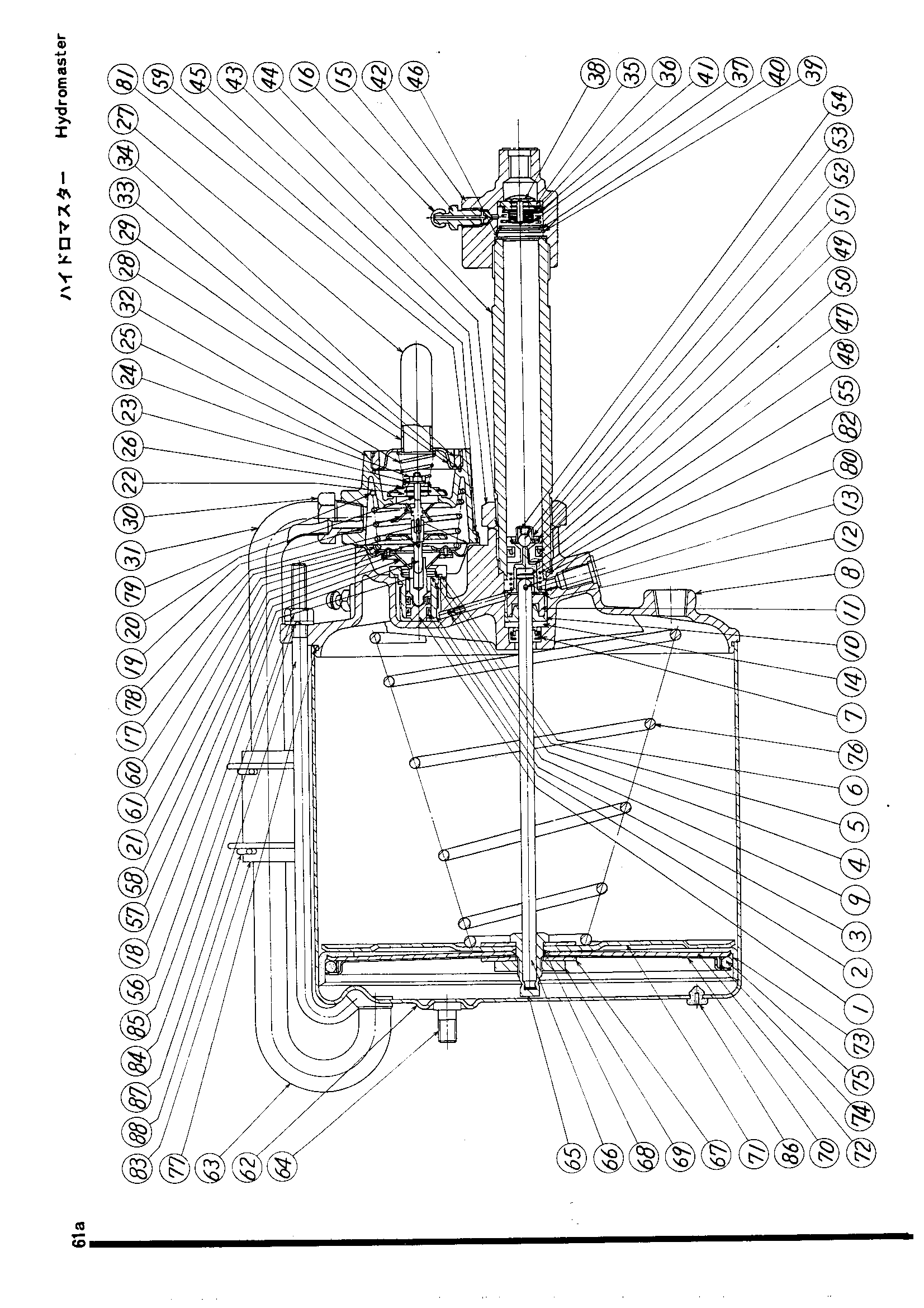

Заводская схема «Хйдромастер <WH03>» для HITACHI UH03D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4504055	Хйдромастер	1
01	4035931	Поршень	1
02	4035932	Манжета чашка	2
03	4035933	Штуцер	1
04	4035934	Шайба	1
05	4035935	Стопорное кольцо	1
06	4035936	Прокладка	1
07	4035937	Пластина концевой в сборе	1
07	4035938	Масляное уплотнение	1
08	4035937	Пластина концевой в сборе	1
09	4035937	Пластина концевой в сборе	1
10	4035939	Манжета чашка	1
11	4035940	Фиксатор	1
12	4035941	Шайба	1
13	4035942	Стопорное кольцо	1
14	4035943	Шайба	1
15	4035944	Пробка	2
16	4035945	Защитный кожух	2
17	4035946	Корпус поппет	1
18	4035946	Корпус поппет	1
19	4035946	Корпус поппет	1
20	4035946	Корпус поппет	1
21	4035946	Корпус поппет	1
22	4035946	Корпус поппет	1
23	4035946	Корпус поппет	1
24	4035946	Корпус поппет	1
25	4035946	Корпус поппет	1
25	4035948	Корпус клапан	1
26	4035946	Корпус поппет	1
27	4035949	Шплинт	1
28	4035950	Трубка крышка	1
29	4035950	Трубка крышка	1
30	4035951	Угловой штуцер	1
31	4035951	Угловой штуцер	1
32	4035952	Пружина	1
33	4035953	Прокладка	1
34	4035954	Кольцо	1
35	4035955	Клапан выпускной	1
36	4035955	Клапан выпускной	1
37	4035955	Клапан выпускной	1
38	4035955	Клапан выпускной	1
39	4035956	Стопорное кольцо	1
40	4035957	Шайба	1
41	4035958	Пружина	1
42	4035959	Колпачок	1
43	4035960	Прокладка	1
44	4035961	Гидроцилиндр	1
45	4035962	Гайка	1
46	4035963	Прокладка	1
47	4035964	Поршень	1
48	4035964	Поршень	1
49	4035964	Поршень	1
50	4035964	Поршень	1
50	4035965	Манжета	1
51	4035964	Поршень	1
52	4035964	Поршень	1
53	4035964	Поршень	1
54	4035964	Поршень	1
55	4035964	Поршень	1
56	4035966	Диапхрагм	1
57	4035966	Диапхрагм	1
58	4035966	Диапхрагм	1
59	4035966	Диапхрагм	1
60	4035966	Диапхрагм	1
61	4035966	Диапхрагм	1
62	4035967	Гидроцилиндр схалл	1
63	4035967	Гидроцилиндр схалл	1
64	4035967	Гидроцилиндр схалл	1
65	4035968	Шток пусх	1
66	4035968	Шток пусх	1
67	4035969	Шайба	2
68	4035970	Прокладка	1
69	4035971	Гайка пусх-род	1
70	4035972	Пластина фиксатор	1
71	4035973	Пластина поршень	1
72	4035974	Пластина поршень	1
73	4035975	Манжета леатхер	1
74	4035976	Кольцо експандер	1
75	4035977	Викк	1
76	4035978	Пружина	1
77	4035979	Уплотнительное кольцо	1
78	4035980	Прокладка	1
79	4035981	Пружина	1
80	4035982	Палец страигхт	1
81	4035983	Седло винта	5
82	4035984	Прокладка	1
83	4035985	Шланг	1
84	4035986	Шайба	4
85	4035987	Гайка	4
86	4035988	Пробка резиновый	1
87	4035989	Болт крюк	4
88	4035990	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH03D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
