Крышка (1) — HITACHI UH033SS

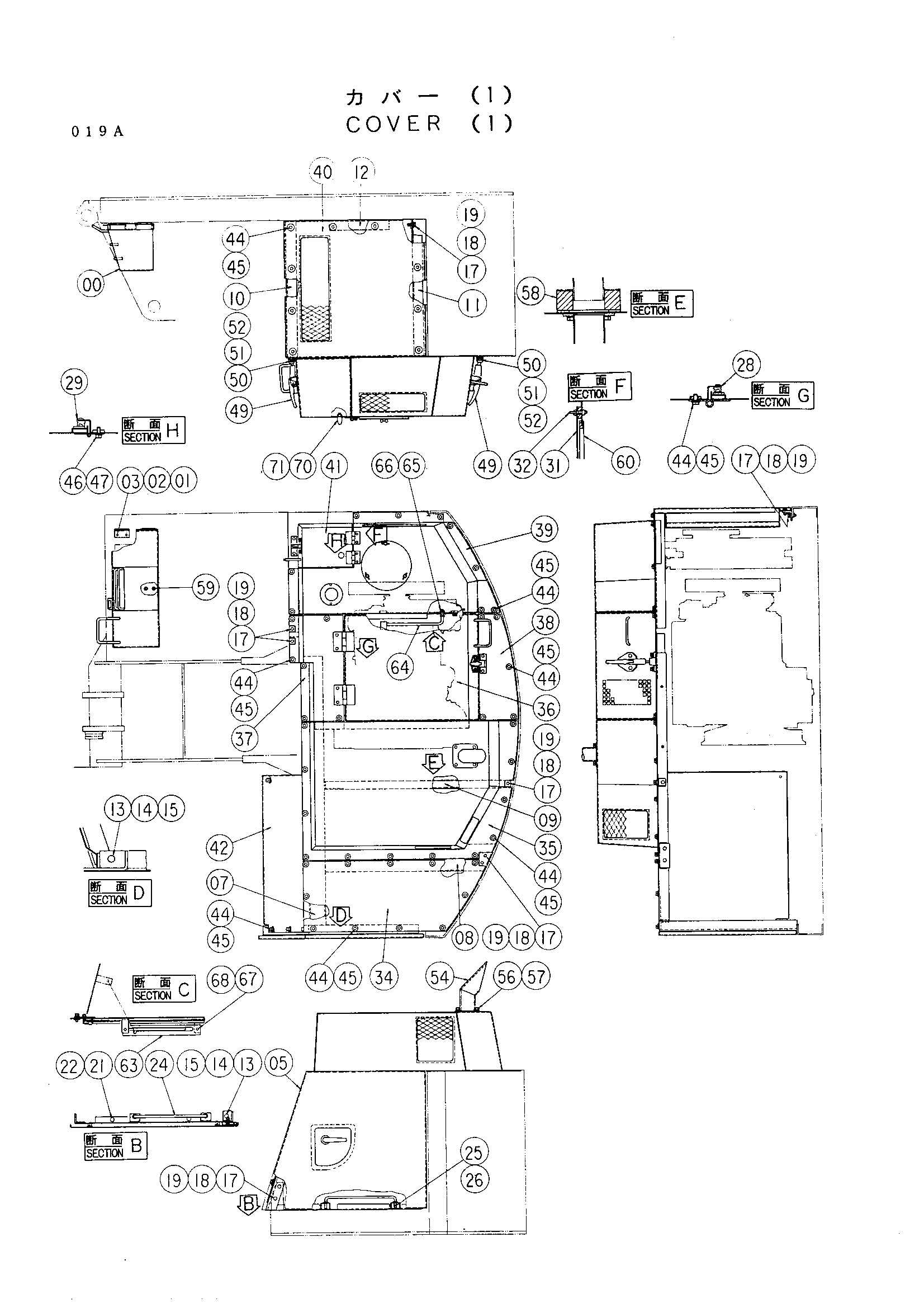

Заводская схема «Крышка (1)» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7012385 | Крышка | 1 |
| 01 | M500605 | Гайка | 4 |
| 02 | A590106 | Плоская шайба | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 05 | 9065446 | Боковой крышка в сборе | 1 |
| 07 | 8034432 | Опора | 1 |
| 08 | 8034430 | Опора | 1 |
| 09 | 8034429 | Опора | 1 |
| 10 | 8034428 | Опора | 1 |
| 11 | 3034260 | Опора | 1 |
| 12 | 9724439 | Опора | 1 |
| 13 | J901635 | Болт | 2 |
| 14 | A590116 | Шайба | 2 |
| 15 | A590916 | Пружинная шайба | 2 |
| 17 | J901230 | Болт | 14 |
| 18 | A590112 | Шайба | 14 |
| 19 | A590912 | Пружинная шайба | 14 |
| 21 | J901020 | Болт | 2 |
| 22 | A590110 | Шайба | 2 |
| 24 | 9707254 | Стойка | 1 |
| 25 | A590112 | Шайба | 1 |
| 26 | 4022699 | Стопорный палец | 1 |
| 28 | 4096930 | Амортизатор | 1 |
| 29 | 4096926 | Амортизатор | 1 |
| 31 | 9720234 | Крышка | 1 |
| 32 | M360825 | Болт винг | 3 |
| 34 | 7016460 | Крышка | 1 |
| 35 | 5001808 | Крышка | 1 |
| 36 | 6007585 | Крышка | 1 |
| 37 | 7016458 | Крышка | 1 |
| 38 | 8034431 | Крышка | 1 |
| 39 | 5001809 | Крышка | 1 |
| 40 | 6007584 | Крышка | 1 |
| 41 | 7016459 | Крышка | 1 |
| 42 | 7014235 | Крышка | 1 |
| 44 | J901020 | Болт | 64 |
| 45 | J217083 | Шайба | 64 |
| 46 | J900820 | Болт | 4 |
| 47 | A590108 | Шайба | 4 |
| 49 | 4113712 | Защёлка | 2 |
| 50 | J900816 | Болт | 8 |
| 51 | A590108 | Шайба | 8 |
| 52 | A590908 | Пружинная шайба | 8 |
| 54 | 8032863 | Трубка | 1 |
| 56 | J901020 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 4 |
| 58 | 4185872 | Манжета | 1 |
| 59 | 445100 | Резиновая втулка | 1 |
| 60 | 4075565 | Резиновая втулка | 1 |
| 63 | 4159492 | Пластина | 1 |
| 64 | 9720341 | Стойка | 1 |
| 65 | A590112 | Шайба | 2 |
| 66 | 4022699 | Стопорный палец | 2 |
| 67 | J901020 | Болт | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
| 70 | 487195 | Ограничитель | 1 |
| 71 | M501008 | Гайка | 1 |
| 72 | 4152535 | Проставка | 1 |
| 74 | 4121128 | Лента | 6 |
| 76 | 4103956 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
