Крышка (2) — HITACHI UH033SS

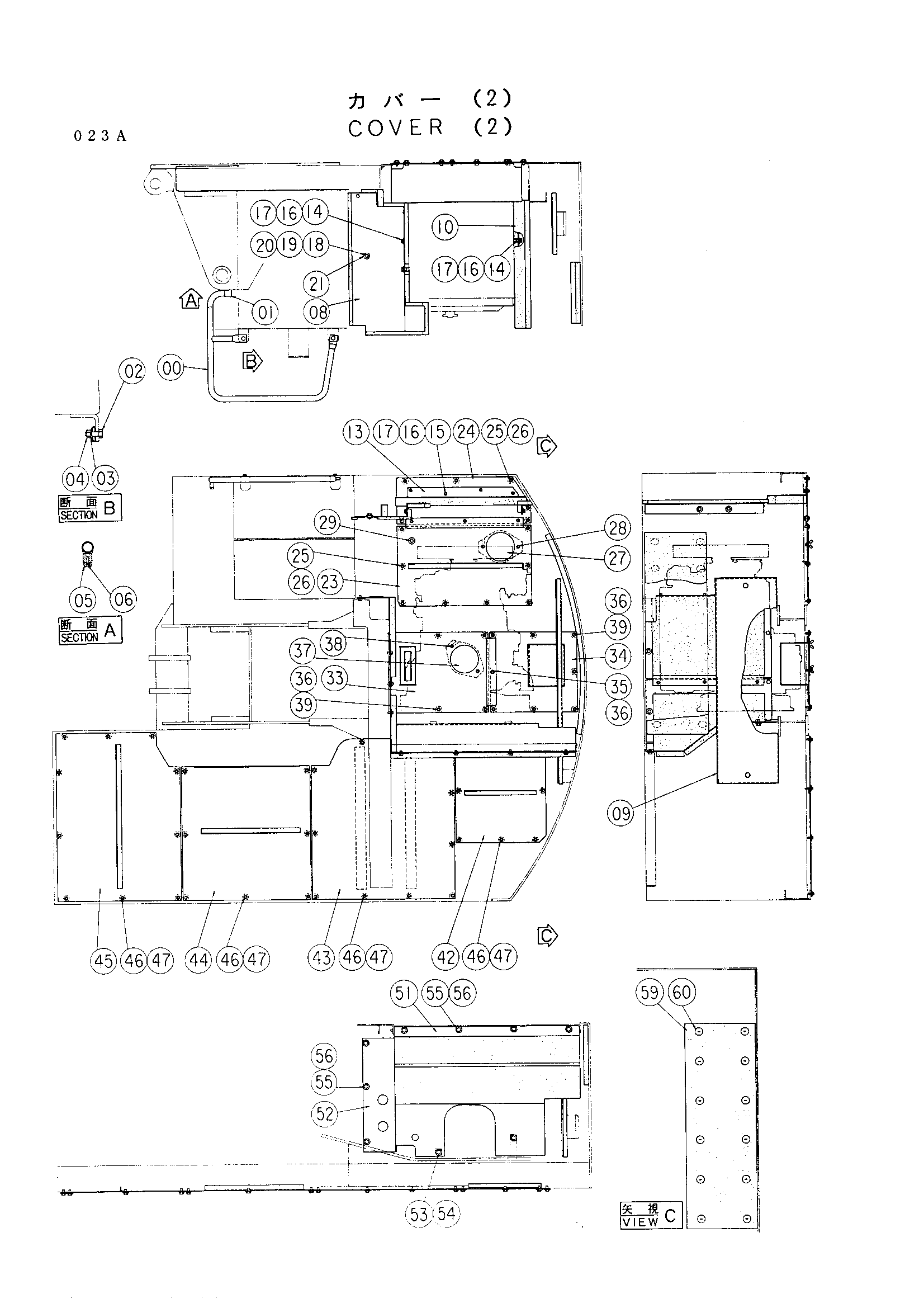

Заводская схема «Крышка (2)» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8025702 | Стойка | 1 |
| 01 | 4094101 | Колпачок | 1 |
| 02 | J901235 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | J950012 | Гайка | 2 |
| 05 | 4121019 | Резиновая подушка | 1 |
| 06 | M430413 | Винт | 1 |
| 08 | 8037066 | Крышка | 1 |
| 09 | 8029377 | Крышка | 1 |
| 10 | 9726592 | Крышка | 1 |
| 13 | 8034340 | Крышка | 1 |
| 14 | J901018 | Болт | 4 |
| 15 | J901020 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 8 |
| 17 | J217083 | Шайба | 8 |
| 18 | J901220 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 20 | 449490 | Шайба | 1 |
| 21 | 94-2806 | Резиновая втулка | 1 |
| 23 | 8034308 | Крышка | 1 |
| 24 | 8034307 | Крышка | 1 |
| 25 | J901020 | Болт | 17 |
| 26 | J217083 | Шайба | 17 |
| 27 | 4050213 | Крышка | 1 |
| 28 | M360816 | Болт винг | 2 |
| 29 | 94-2805 | Резиновая втулка | 1 |
| 33 | 7016365 | Воздуховод | 1 |
| 34 | 7016366 | Воздуховод | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | J217083 | Шайба | 15 |
| 37 | 4050213 | Крышка | 1 |
| 38 | M360816 | Болт винг | 2 |
| 39 | J901014 | Болт | 14 |
| 42 | 8034306 | Крышка | 1 |
| 43 | 8034305 | Крышка | 1 |
| 44 | 8029483 | Крышка | 1 |
| 45 | 8029484 | Крышка | 1 |
| 46 | J901020 | Болт | 36 |
| 47 | J217083 | Шайба | 36 |
| 51 | 7016464 | Крышка | 1 |
| 52 | 7016463 | Крышка | 1 |
| 53 | J901220 | Болт | 2 |
| 54 | 449490 | Шайба | 2 |
| 55 | J901020 | Болт | 17 |
| 56 | J217083 | Шайба | 17 |
| 59 | 4158941 | Стекловата | 1 |
| 60 | 4156886 | Шайба | 12 |
| 62 | 4103956 | Резиновая прокладка | 3 |
| 63 | 4096926 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
