Двигатель — HITACHI UH033SS

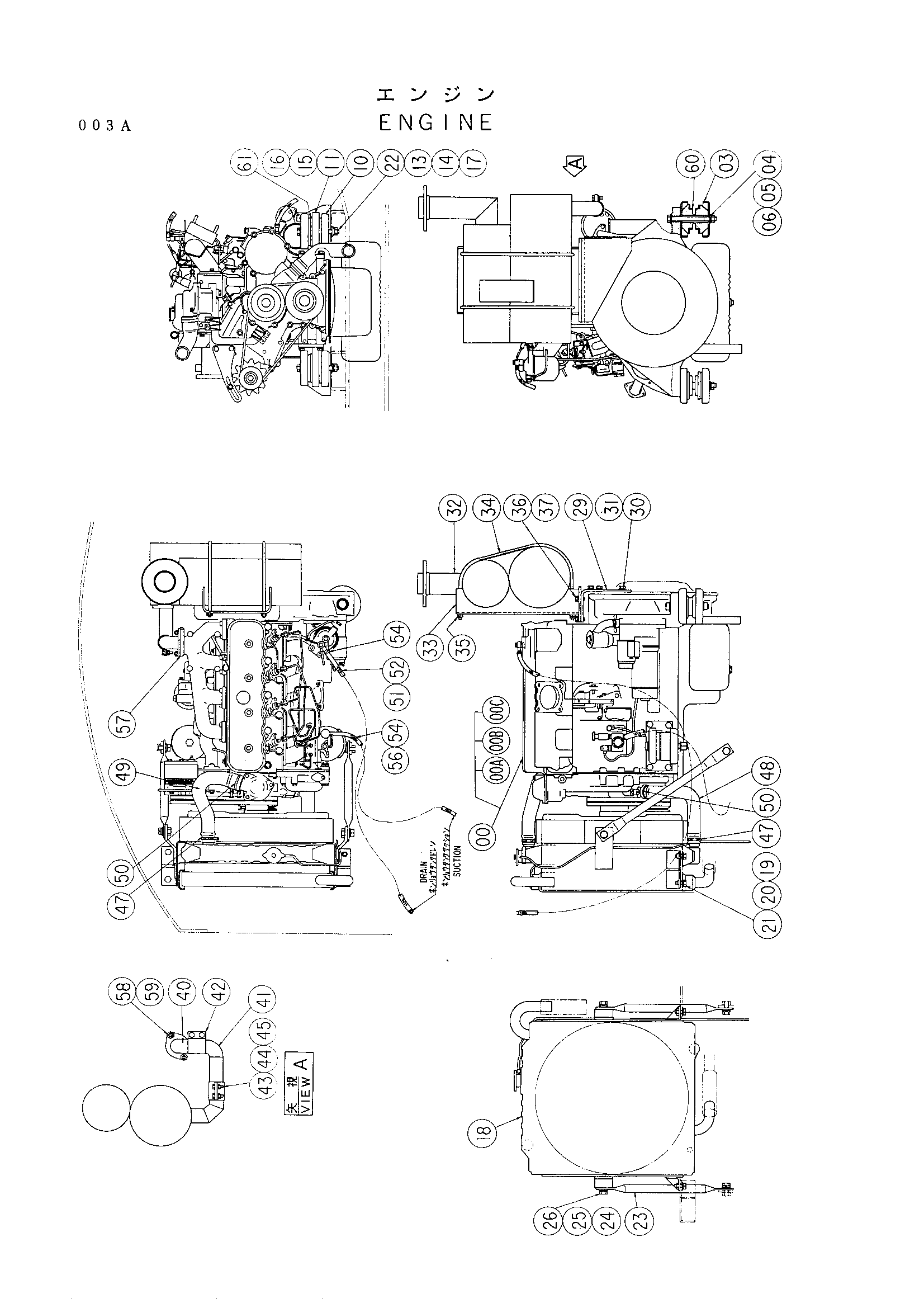

Заводская схема «Двигатель» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4168722	Двигатель	1
00A	4178829	Топливный фильтр	1
00B	4178830	Масляный фильтр	1
00C	4185807	Ремень вентилятор(1=2 деталь)	2
03	4169423	Ограничитель	4
04	J931611	Болт	2
05	4114405	Шайба	4
06	J951016	Гайка	2
10	4169423	Ограничитель	4
11	8031863	Кронштейн	2
13	4114405	Шайба	4
14	J951016	Гайка	2
15	J901235	Болт	8
16	A590912	Пружинная шайба	8
18	4182372	Радиатор	1
19	J901230	Болт	4
20	449490	Шайба	4
21	A590912	Пружинная шайба	4
22	J931608	Болт	2
23	4169422	Стойка	2
24	J901635	Болт	4
25	A590116	Шайба	4
26	A590916	Пружинная шайба	4
29	8034301	Кронштейн	1
30	J901040	Болт	3
31	A590910	Пружинная шайба	3
32	4182373	Глушитель	1
33	7016368	Кронштейн	1
34	4158327	U-образный болт	2
35	J950010	Гайка	8
36	J901022	Болт	5
37	A590910	Пружинная шайба	5
40	8032492	Трубка	1
41	8032491	Трубка	1
42	4108754	Хомут	2
43	J901035	Болт	4
44	A590910	Пружинная шайба	4
45	J950010	Гайка	4
47	4505385	Хомут шланга	2
48	3031373	Водяной шланг	1
49	2020489	Водяной шланг	1
50	4504198	Хомут шланга	2
51	4188522	Трубка	1
52	4037685	Топливный шланг	1
53	4149679	Топливный шланг	1
54	4514700	Зажим шланг	4
55	4121859	Ленточный зажим	1
56	4188520	Трубка	1
57	4171108	Прокладка	1
58	4178755	Гайка	2
59	A590910	Пружинная шайба	2
60	4194638	Резиновая прокладка	4
61	4194639	Резиновая прокладка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
