Компрессор — HITACHI UH033SS

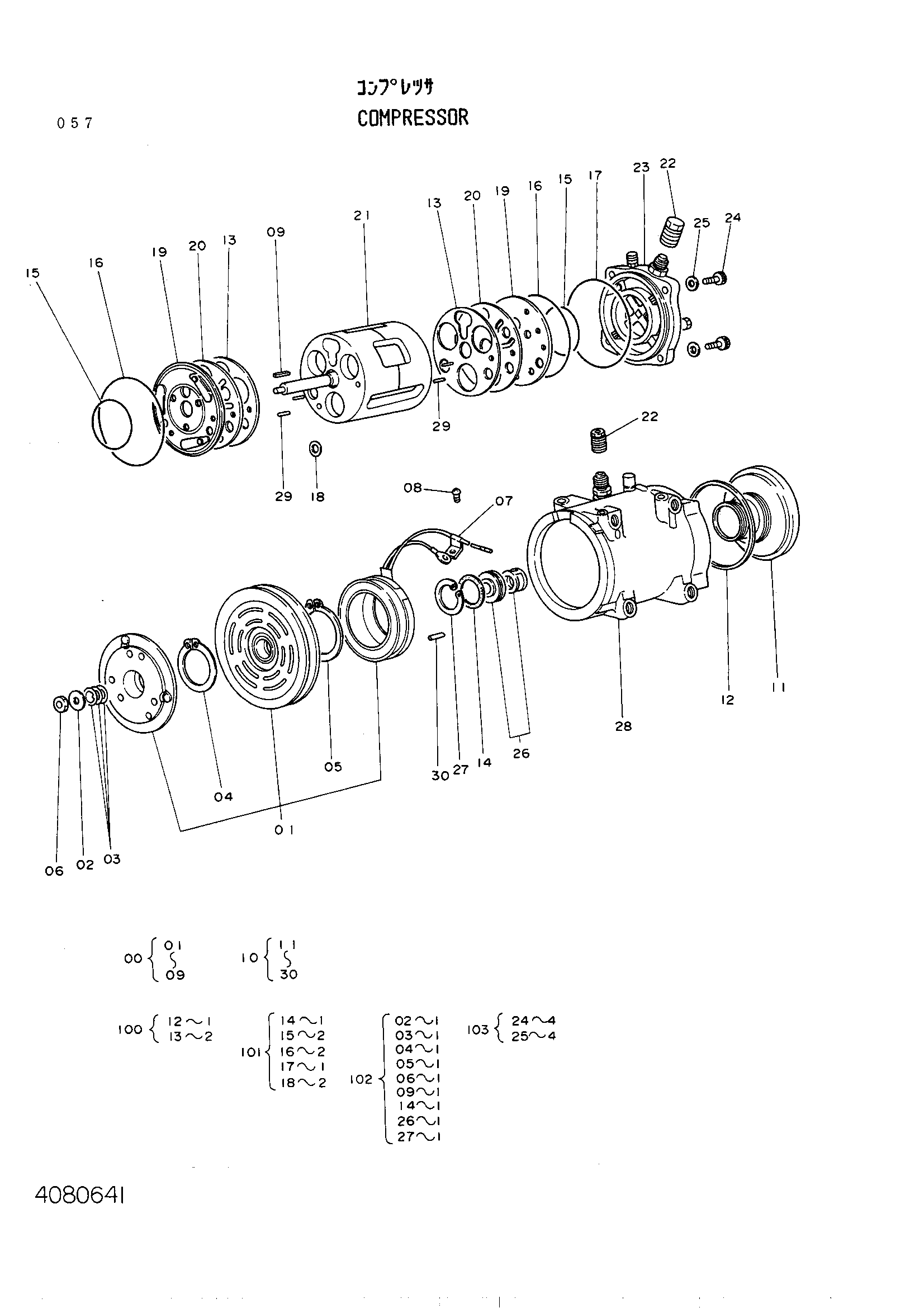

Заводская схема «Компрессор» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4080641 | Компрессор | 1 | |
| 00 | 4205799 | Муфта в сборе | 1 |
| 10 | 4205798 | Компрессор в сборе | 1 |
| 11 | 4205797 | Крышка | 1 |
| 19 | 4205796 | Головка гидроцилиндра | 2 |
| 20 | 4205795 | Клапан пластина | 2 |
| 21 | 4205794 | Гидроцилиндр. в сборе | 1 |
| 22 | 4205793 | Колпачок | 2 |
| 23 | 4205792 | Крышка | 1 |
| 28 | 4205791 | Корпус | 1 |
| 29 | 4205790 | Установочный штифт | 4 |
| 100 | 4205789 | Комплект уплотнение A | 1 |
| 101 | 4205788 | Комплект уплотнение B | 1 |
| 102 | 4205787 | Комплект уплотнение C | 1 |
| 103 | 4205844 | Комплект болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
