Гидроцилиндр стрелы <укороченный вылет> — HITACHI UH033SS

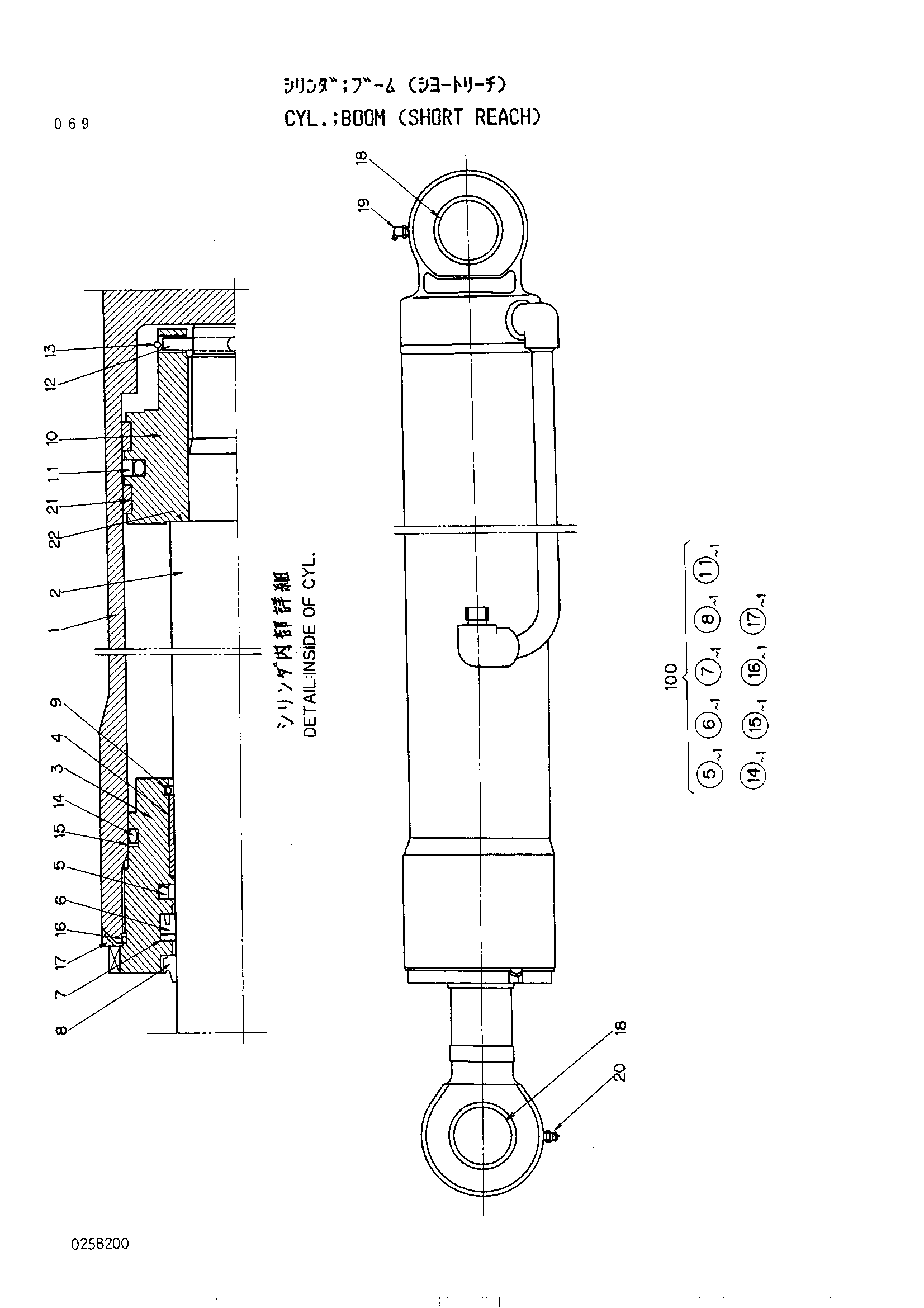

Заводская схема «Гидроцилиндр стрелы <укороченный вылет>» для HITACHI UH033SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3029570 | Гидроцилиндр стрелы | 1 | |
| 1 | 0258201 | Труба гидроцилиндра | 1 |
| 2 | 0258202 | Шток поршня | 1 |
| 3 | 0258203 | Головка гидроцилиндра | 1 |
| 4 | 988670 | Втулка | 1 |
| 5 | 0225714 | Кольцо | 1 |
| 6 | 0225711 | Кольцо U | 1 |
| 7 | 0225712 | Опорное кольцо | 1 |
| 8 | 0225710 | Грязесъёмное кольцо | 1 |
| 9 | 0225704 | Стопорное кольцо | 1 |
| 10 | 0258204 замена: 0258208 | Поршень | 1 |
| 10 | 0258204 замена: 0258209 | Поршень | 1 |
| 10 | 0258204 замена: 0258210 | Поршень | 1 |
| 10 | 0258208 | Поршень | 1 |
| 11 | 0258205 | Уплотнительное кольцо | 1 |
| 12 | 0225706 | Палец | 1 |
| 12 | 0258209 | Палец | 1 |
| 13 | 0225707 | Стопорное кольцо | 1 |
| 13 | 0258210 | Стопорное кольцо | 1 |
| 14 | 4004686 | Уплотнительное кольцо | 1 |
| 15 | 4060391 | Опорное кольцо | 1 |
| 16 | 4101722 | Уплотнительное кольцо | 1 |
| 17 | 0258206 | Стопорная шайба | 1 |
| 18 | 0225607 | Втулка пальца | 2 |
| 19 | 0225608 замена: J75581 | Штуцер | 1 |
| 20 | 0225609 | Штуцер | 1 |
| 21 | 0258207 | Кольцо | 2 |
| 22 | 0240805 | Регулировочная шайба | 1 |
| 100 | 4172731 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
